网架支座刚度取值1
目前网架设计一般习惯把网架支座水平约束简化为弹性约束，国家规范对网架支座弹簧刚度的 取值没有严格的规定，不同的设计师对弹簧刚度的 理解千差万别，本文从力学基本概念入手，钢结构球形支座在线指导安装，系统梳理各种支座形式下支座弹簧刚度取值的方法。
1. 当网架支座采用固定铰支座时。
此种情况下支座水平弹簧刚度即为下部支承结构对网架的水平约束刚度，下部结构对网架的水平 约束刚度应从整体模型中得到。用通用有限元软件
（比如 3d3s）建立网架和下部支承结构的整体模型，将网架和下部结构模型调试至整体指标、构件配筋、 挠度、裂缝、强度、稳定、长细比等均满足规范要求时，查看单工况下网架支座反力，然后删除下部结构， 将网架支座处加上弹性约束，弹簧刚度从
由计算结果对比可见采用两种不同软件所计算得出的数据均比较接近，同时亦满足了规范的要求， 从而保证了结构设计的可靠性和安全性。另外还在建筑底部几层外框密柱采用了型钢混凝土柱，以保证建筑有足够的延性和抗震能力。
LQZ球型支座的技术性能?LQZ球型支座的技术性能??
1、支座竖向承载力分?34?级：1000、1500、2000、2500、3000、3500、4000、4500、5000、5500、6000、?7000、8000、9000、10000、12500、15000、17500、20000、22500、25000、27500、30000、?32500、35000、37500、40000、45000、50000、60000、70000、80000、90000、100000kN；也可根?据用户要求进行特殊规格的设计、制造
2、设计转角：0.02rad。?
3、支座可承受的水平力：GD?固定支座各向、DX?单向活动支座的限位方向向，为支座设计竖向承载力的?10%。多向活动(DX)支座各向、DX?单向活动支座活动方向的设计水平力为支座竖向设计承载力的?5%。?
4、支座设计位移：SX?双向活动支座和?DX?单向活动支座的顺结构方向的主位移量设计位移为±100mm?和±150mm，SX?双向活动支座的横向位移量为±40mm，钢结构球形支座抗冲击力大，DX?单向活动支座横向位移限值为±3mm。当所需位移量不同时，可进行特殊设计；?5、活动支座设计摩擦系数：常温（-25℃～60℃）低温（-40℃～-25℃）μ≤0.03?μ≤0.05?
6、温度适用范围：-40℃～+60℃?
7、支座使用环境：支座根据使用环境可分为普通型（适用于一般大气环境）和耐蚀型（适用于海洋大气环境及重度污染大气环境），江苏钢结构球形支座，耐蚀型支座需在型号?LQZ?后加注（NS）以做标识。?
8、对于有坡度要求的梁体，预制梁桥采用在支座上座板顶面设置楔形板的方式以适应梁体的坡度要求；现浇梁桥的坡度由梁底混凝土调整，支座本体不设坡度。
拉压球型支座属于桥梁支座技术领域，也称滑动万向拉压支座。其主要技术特征为：包括上 支座板、球面衬板和下支座板，球面衬板的顶面镶 嵌有平面聚四氟乙烯滑板，下支座板的顶面镶嵌 有球面聚四氟乙烯滑板，上支座板的底部设置有 顶部拉板，所述下支座板的底部设置有至少一组 底部拉板、抗拉板和位移板，所述的底部拉板、抗 拉板和位移板的外型为圆形。衡水丰垚公司生产的KLQZ系列球形抗拉支座能完成普通支座的转动，承受水 平力和压力，还可抵抗竖向拔力，实现万向大位移 水平滑动。
1.万向球型拉压钢支座，包括上支座板、球面衬板和下支座板，球面衬板的顶面镶嵌有平面聚 四氟乙烯滑板，下支座板的顶面镶嵌有球面聚四氟乙烯滑板，上支座板的底部设置有顶部 拉板，其特征在于：所述下支座板的底部设置有至少一组底部拉板、抗拉板和位移板。
2.滑动万向球型拉压钢支座，其特征在于：所述的底部拉板、抗拉板和位移 板的外型为圆形。
3.滑动万向球型拉压钢支座，其特征在于：所述的抗拉板和位移板活动连 接。
4.滑动万向球型拉压钢支座，钢结构球形支座在线报价，其特征在于：所述的底部拉板和抗拉板之间、 底部拉板和位移板之间分别设置有不锈钢板和聚四氟乙烯滑板构成的摩擦副。
5.滑动万向球型拉压钢支座，其特征在于：所述底部拉板、抗 拉板和位移板为两组以上，上面一组的位移板和下面一组的底部拉板活动连接。

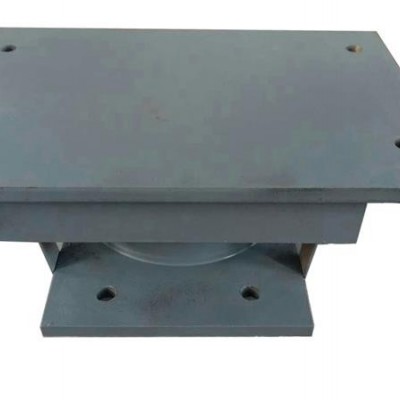

万向拉压球形钢支座
在桥梁建设中使用的桥梁支座按使用性能分为固定支座、单向活动支座、双向活 动支座。各类型支座在使用中能只承受水平力和压力，不能对垂直方向的拉力产生作用。近 来有人研究了拉压支座，在上支座板的底部设置了顶部拉板，在出现对支座的拉拔现象时， 顶部拉板对下支座板作用，在保持整个支座完整的基础上将上拔力抵消，消除上拔力对支 座的影响，使得整个支座在具备原来承受水平力和压力的基础上，能承受垂直方向的拉力。 但这种支座难以解决大位移水平滑动问题。丰垚工程材料有限公司-钢结构球形支座抗冲击力大由衡水丰垚工程材料有限公司提供。“抗震球形钢支座,抗震球铰支座,固定铰支座,滑动铰支座”选择衡水丰垚工程材料有限公司，公司位于：河北省衡水市桃城区赵家圈东贡家台村北157号，多年来，衡水丰垚坚持为客户提供好的服务，联系人：郭森。欢迎广大新老客户来电，来函，亲临指导，洽谈业务。衡水丰垚期待成为您的长期合作伙伴！
