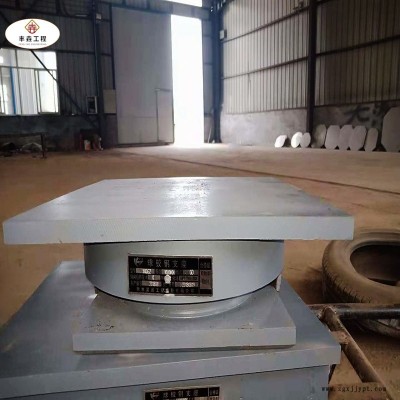

建筑钢结构球型支座，固定球形支座，单向（X向）活动铸钢支座
建筑钢结构球型抗拉支座就是提供一种既能承受水平力和压力、抵抗竖向拉力， 又能万向大位移水平滑动的万向拉压支座。
固定球形拉压支座：包括上支座板、球 面衬板和下支座板，球面衬板的顶面镶嵌有平面聚四氟乙烯滑板，下支座板的顶面镶嵌有 球面聚四氟乙烯滑板，上支座板的底部设置有顶部拉板，所述下支座板的底部设置有至少 一组底部拉板、抗拉板和位移板。
活动抗拉球形支座工作原理：所述的底部拉板、抗拉板和位移板的外型为圆形；所述的抗 拉板和位移板活动连接；所述的底部拉板和抗拉板之间、底部拉板和位移板之间分别设置 有不锈钢板和聚四氟乙烯滑板构成的摩擦副；所述底部拉板、抗拉板和位移板为两组以上， 上面一组的位移板和下面一组的底部拉板活动连接。
万向拉压支座与现有技术相比，钢结构球形支座出图，下支座板的底部设置有多组 底部拉板、抗拉板和位移板，底部拉板、抗拉板和位移板的外型为圆形。这样，上支座板、球 面衬板和下支座板完成普通支座的转动，承受水平力和压力。当出现竖向拉力时，顶部拉 板与下支座板、每组底部拉板与抗拉板依次承受拉力，支座通过层层传递，钢结构球形支座，将上拔力传给墩 台。当出现大位移水平滑动，上一组底部拉板在位移板上水平任何方向滑动位移，当这一组 位移到限位时，带动下一组滑移，支座通过层层传递，实现不同位移量。支座采用多层设计 后，在增加径向位移量时，其下层径向尺寸比上层只增加位移量。如果支座只采用一层结构 时，在位移量增加时，支座径向尺寸要比多层设计同位移量增加径向尺寸为位移量的2倍， 这样支座径向尺寸太大。采用多层设计后高度适当增加，减小径向尺寸，可节省支座用料， 降低成本。该支座在可抵抗竖向拔力的同时可实现万向大位移水平滑动。抗拉板和位移板 活动连接，上面一组的位移板和下面一组的底部拉板活动连接，方便支座的安装。底部拉板 和抗拉板之间、底部拉板和位移板之间分别设置有不锈钢板和聚四氟乙烯滑板构成的摩擦 副，可大大降低水平摩擦力。
普通盆式支座和球形钢支座的区别?盆式橡胶支座是利用被半封闭钢制内的弹性橡胶块，在三向受力状态下具有流体的性质特点，来实现桥梁上部的转动，同时依靠中间钢板上的四氟乙烯滑板与上座板的不锈钢板之间的低摩擦系数来实现上部结构的水平位移，使支座所承受的剪切不再由橡胶完全承担，而间接作用于钢制底盆及四氟乙烯滑板与不锈钢之间的滑移上。从长期试验的数据看，橡胶处于三向约束状态时的抗压弹性模量为50000kg/cm2，比无侧向约束的抗压弹性模量增大近20倍，因而盆式支座承载能力大为提高，钢结构球形支座简介和构造，解决了板式橡胶支座承载能力的局限，钢结构球形支座厂家，能满足大的支承反力、大的水平位移及转角要求。?
?????球型支座是由上支座板、下支座板、球形板、聚四氟乙烯滑板（F4、球面四氟板）及橡胶挡圈组成的一种特殊盆式橡胶支座产品。它将盆式支座中的橡胶板改为球面四氟板因而得名，由于球型支座中间钢板及底盆亦相应地改成球面，减小了摩擦系数。其位移由上支座板与平面四氟板之间的滑动来实现。在上支座板上设置导向槽或导向环来约束支座的单向或多向位移，可以制成球形单向活动支座和固定支座。通过球形板和球面四氟板之间的滑动来满足支座转角的需要。?
球型支座以传力可靠，转动灵活的特点，不但具有GPZ盆式橡胶支座承载能力大的特点，座位移大等特点，而且能更好地适应大转角的需要，与普通盆式支座相比具有下列优点：?
1、球形橡胶支座通过球面传力，不会出现力的缩颈现象，作用在混凝土上的反力比较均匀?
2、球形支座通过球面聚四氟乙烯板的滑动来实现支座的转动过程，转动力矩小，而且转动力矩只与支座球面半径及聚四氟乙烯板的摩擦系数有关，与支座转角大小无关，特别适用于大转角的要求，设计转角可达0.05rad.?
3、球型支座各向转动性能一致，适用于宽桥、曲线桥；?
4、这种支座产品不用橡胶承压，不存在橡胶老化对支座转动性能的影响，特别适用于低温地区。
球式橡胶轴承主要由上下支承板、球冠板、特氟龙滑板（包括平面和球面）和橡胶挡圈组成。位移是通过在上支承板和平面特氟纶板之间滑动来实现的。通过在球槽中滑动球帽板，可以实现梁的膨胀变形，也可以满足轴承旋转角的需要。上支承板的导槽或导环可以抑制轴承的位移，可制成球形单向活动轴承和固定支承。
下座板通过自动限位调节螺栓装置固定在上座板上。与普通盆地橡胶轴承相比，球轴承系列产品具有承载力大、允许位移大、转弯角大、转动灵活等特点，能够满足轴承大转角的需要。本产品结构合理，安装方便，使用方便，能适应大桥的大坡度。的12%.适用于曲桥、直桥、斜桥、城市立交桥等工程。 在支架取出前，制造商应调整轴承水平，拧紧连接螺栓，防止在运输和安装过程中发生旋转和倾覆。轴承可以根据设计要求预先设定旋转角度和位移，但在工厂装配时需要进行调整。在安装轴承前，检查备件清单、检验报告、配套产品证书和安装维护规则。开箱后，施工单位不得拆卸和旋转连接螺栓。 目前，当支撑板与墩、桥台连接螺栓时，下支撑板的四角应采用钢制楔形。标高和位置应符合设计要求。环氧砂浆用于填充底脚螺栓孔和底脚层。环氧砂浆硬化后，可拆除四角钢楔板，并可填充环氧砂浆。 当承重板与墩焊接在一起时，墩上的下托板与预埋钢板应采用对称不连续焊接。焊接时应采取措施防止烧蚀轴承和混凝土。
