| 材质 | 天然橡胶 |
|---|---|
| 产地 | 河北衡水 |
| 产品等级 | 一级 |
| 产品认证 | IOS9001 |
| 计量单位 | 个 |

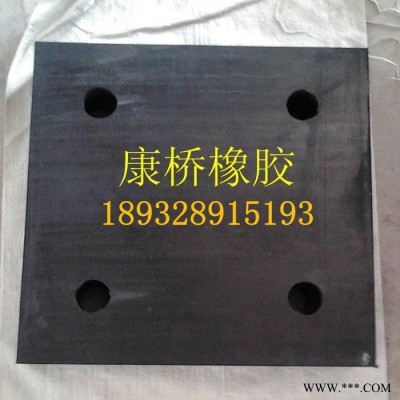

| 类型 | 橡胶减震器 |

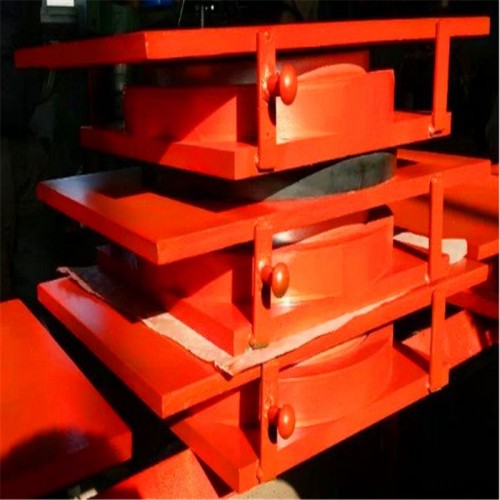

| 形状 | 圆形 矩形 盆式 |
| 品牌 | 康桥 |
| 加工定制 | 是 |
康桥橡胶常年供应聚乙烯闭孔泡沫板、桥梁橡胶支座、桥梁伸缩缝装置、橡胶止水带、橡胶止水条、聚氯乙烯胶泥、双组份聚琉密封胶、橡胶充气芯模、管道封堵气囊等产品，欢迎选购，支持混批，价格更低！
电话：0318-5822944
手机：18932815193
QQ：1919211497
产品简介；
一、公路桥梁板式橡胶支座规格系列

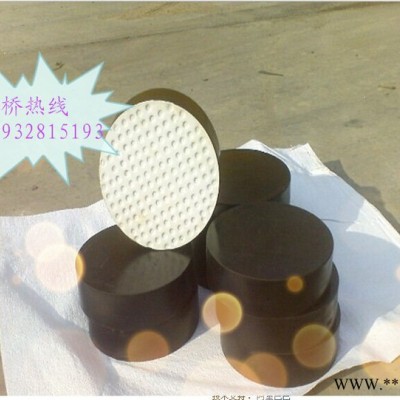

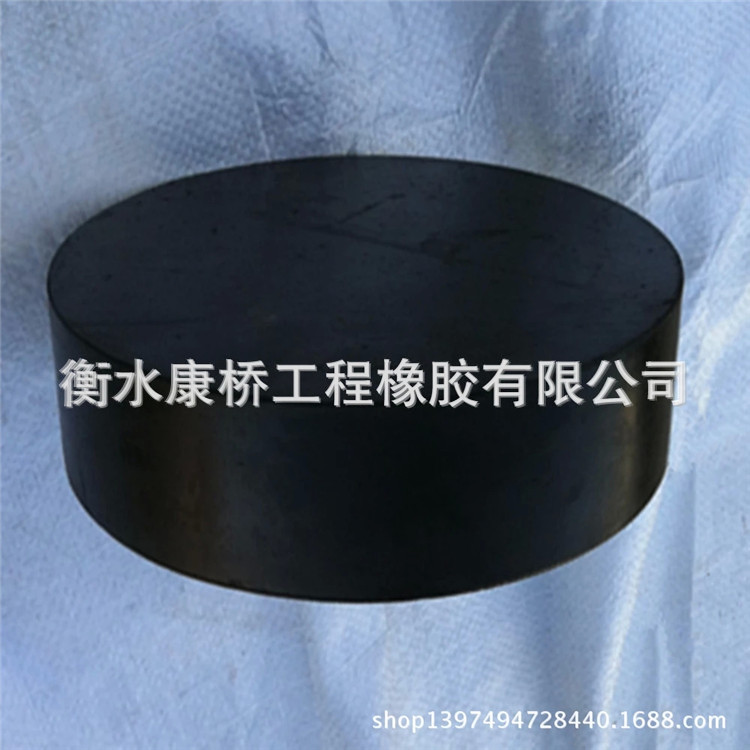

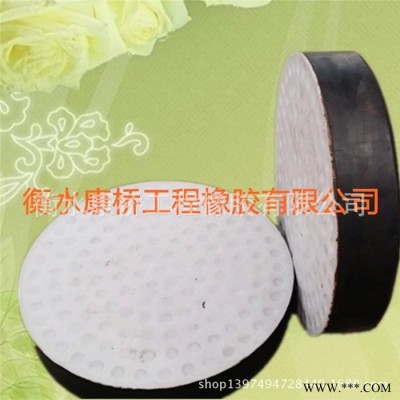

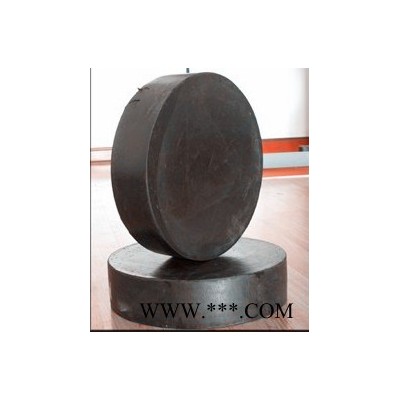

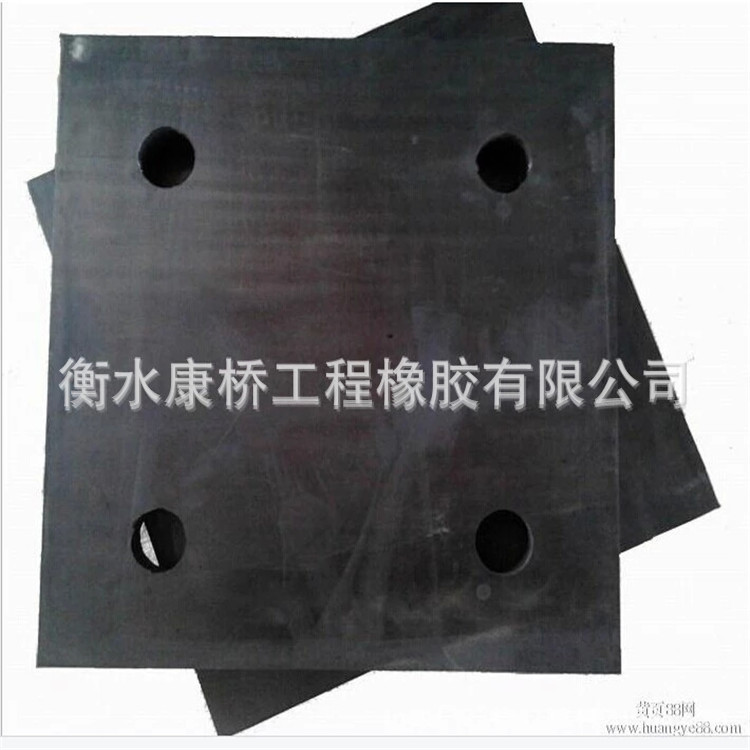

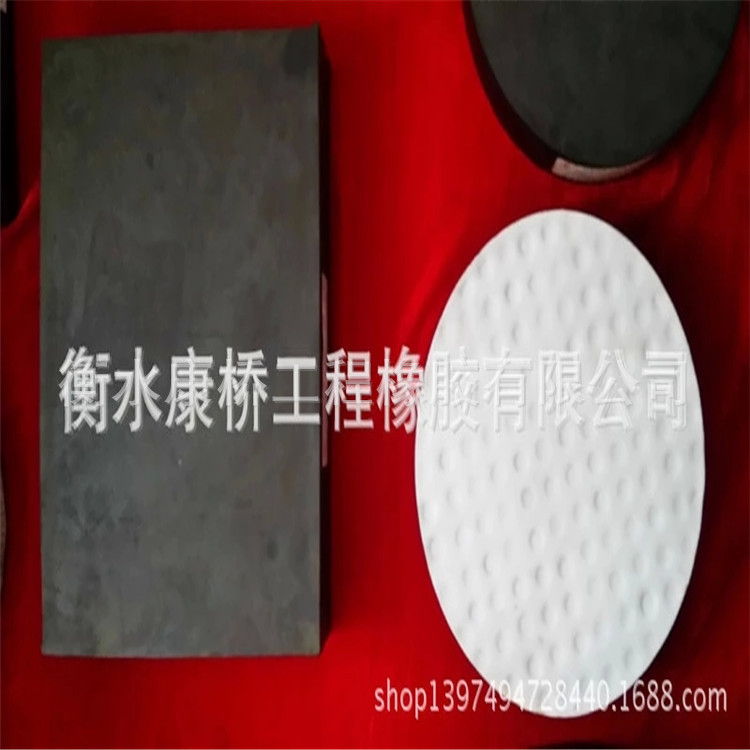

1、范围 本标准规定了板式橡胶支座的要求、规格系列及选用。 本标准适用于承载力小于5000kN 的公路桥梁用矩形、圆形平板式橡胶支座。 2、规范性引用文件 下列文中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的**版本。凡是不注日期的引用文件，其**版本适用于本标准。 JT/T4 一2004 公路桥梁板式橡胶支座 JTG D60 一2004 公路桥涵设计通用规范 JTG D62 一2004 公路钢筋混凝土及预应力混凝土桥涵设计规范 3、支座要求 3 . 1支座产品分类、代号、结构、技术要求、试验方法、检验规则及标志、包装、贮存、运输、安装和养护均应满足JT/T4 一2004的要求. 3． 2 支座使用阶段平均压应力бC＝10M Pa ( S ＜7时бC＝8M Pa)；橡胶硬度60 ( IRHD ）时，其常温下剪变模量G = 1.OMpa 。剪变模量随温度下降而递增， 当累年**冷月平均温度的平均值O ~-10℃时为寒冷地区，G = 1 . 2MPa ；当低于-10 ℃ 时为严寒地区，G = 1.5MPa ；当低于-25 ℃ 时，G = 2 . 0 MPa 。全国气温分区图见JTG D60 一2004附录B。 3.3支座橡胶弹性体体积模量Eb= 2000 MPa。支座与混凝土接触时，摩擦系数μ= 0 . 3 ，与钢板接触时，摩擦系数μ＝0 . 2 。聚四氟乙烯板与不锈钢板接触（加硅脂）时，μf＝0 . 06 ，当温度低于-25 ℃ 时，μf值增大30 % ，当不加硅脂时，μf应加倍。若有实测资料时，也可按实测资料采用。 3.4 橡胶支座剪切角α 正切值，当不计制动力时，tan α不大于0 .5 ，当计入制动力时，tan α不大于0 .7. 3.5 橡胶支座的计算和验算均应满足JTG D62 一2004的要求。 4、普通板式橡胶支座4 . 1 普通板式橡胶支座结构示意图见图1 、图2 。 4 . 2 普通板式橡胶支座代号，矩形为GJZ 、圆形为GYZ。其规格系列见表1 ，表中符号意义如下： ιa ×ιb或d -----平面尺寸或直径； Rck-----**大承压力； S -----形状系数； t -----支座总厚度； △ι1, -----不计制动力时**大位移量； △ι2 -----计人制动力时**大位移量； t e-----橡胶层总厚度； tanθ -----允许转角正切值； RGk -----抗滑**小承压力；
