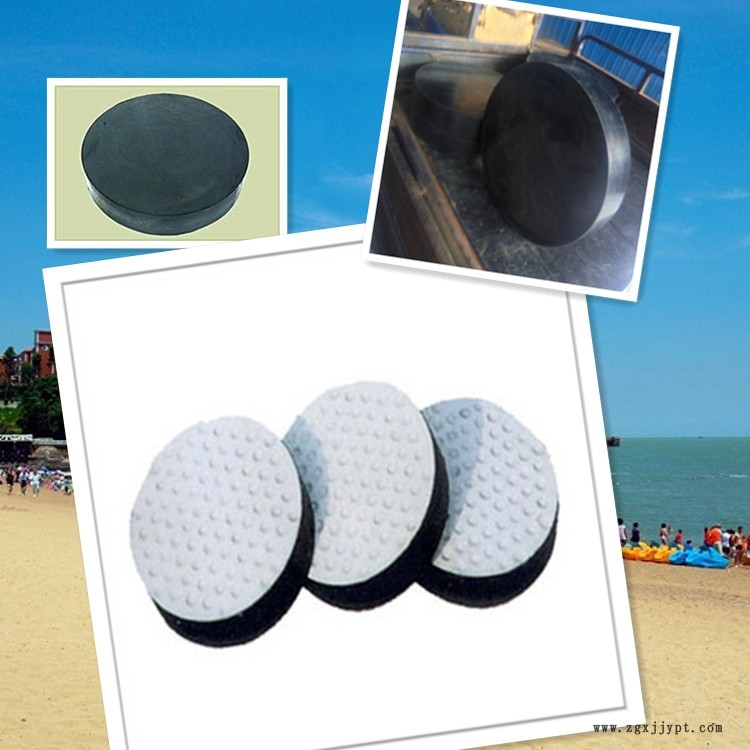

板式支座如果按形状划分：矩形、圆形、球冠圆板式、圆板坡形等。按用途可以分为：公路桥梁板式橡胶支座，铁路桥梁板式橡胶支座。聚四氟乙烯滑板橡胶支座是在普通板式支座表面粘复一层1.5mm-3mm厚的聚四氟乙烯板，它除了竖向钢度与弹性变形,能承受垂直荷载及适应梁端转动外,因聚四氟乙烯板的低摩擦系数,可使梁端在四氟板表面自由滑动,水平位移不受限制,特别适宜中、小荷载,大位移量的桥梁使用。

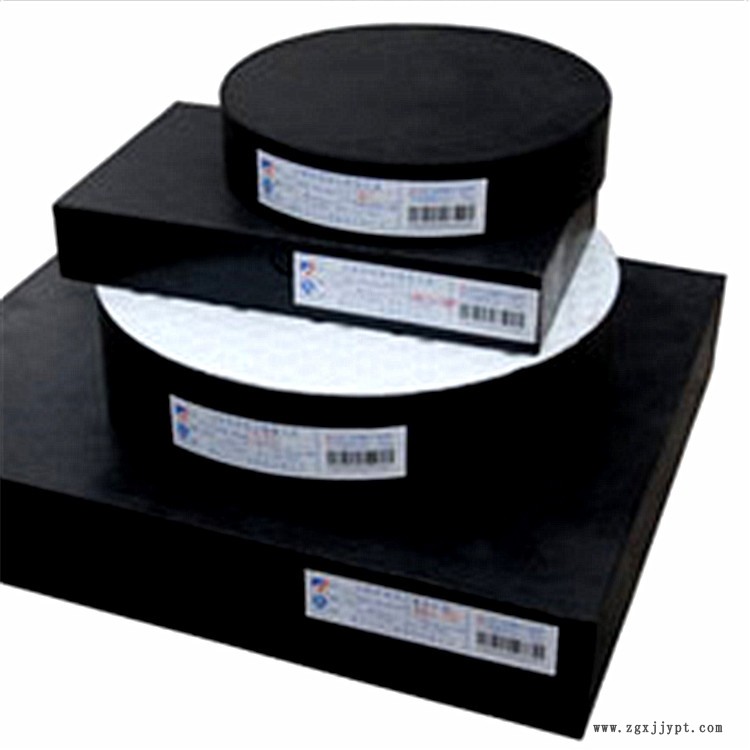

1.根据板式橡胶支座的结构型式分类如下：球冠圆板式橡胶支座（TCYB系列）；普通板式橡胶支座矩形普通板式支座（GJZ系列）；圆形普通板式支座（GYZ系列）板式支座：圆形四氟板式支座（GY） ZF4系列）；聚四氟乙烯板式支座矩形四氟板式支座（GJZF4系列）；球冠四氟板式支座（TCYBF4系列
青田县矩形板式橡胶支座A陆韵产品细节展示
按材料分类：
a：氯丁橡胶: 适用温度+60℃∽-25℃
b：天然橡胶: 适用温度+60℃∽-40℃
对于四氟乙烯板式橡胶支座适用于大跨度,多跨连续,简支梁连续板等结构的大位移量桥梁.它还可用作连续梁顶推及T型梁横移中的滑块.矩形,圆形四氟板式橡胶支座的应用分别与矩形,圆形普通板式橡胶支座相同.
a:查看板式橡胶支座的安装施工图纸,主要注意板式橡胶支座的规格型号,高度,承载力等主要技术参数.四氟滑板橡胶支座还要注意预埋钢板的尺寸和安装位置及方向; b:选用板式橡胶支座时,支座的大承载力应与桥梁支点反力相吻合,其容许偏差范围宜为±10%;
板式橡胶支座是公路中小型桥梁中比较的产品,它分为普通板式橡胶支座,四氟板式橡胶支座.对于普通型桥梁支座适用于跨度小于30m,位移量较小的桥梁.不同的平面形状适用于不同的桥跨结构,正交桥梁用矩形支座;曲线桥,斜交桥及圆柱墩桥用圆形支座.
青田县矩形板式橡胶支座A陆韵产品细节展示
板式橡胶支座的安装与施工方法
板式橡胶支座的安装与施工方法对于板式支座的安装与施工，两种安装方法，一就是现浇梁安装桥梁公路桥梁板式橡胶支座比较方便，在施工程序如下:保持墩台垫石顶面清洁。如果支承垫石标高差距过大，可以用水泥砂浆进行调整。在支承垫石上按设计图标出中心，安装时橡胶支座的中心与支承垫石中心线要吻合，以确保支座就位准确。当同一片梁需两个或四个支座时，为方便找平，可以在支承垫石和支座之间铺一层水泥砂浆，让支座在桥梁体的压力下自动找平。在浇注梁体前，在支座上放置一块比支座平面稍大的支承钢板，钢板上焊接锚固钢筋与梁体连接，并把支承钢板视作浇梁模板的一部分进行浇注，按以上方法进行，可以使支座与梁底钢板及垫石顶面全部密贴。预制梁橡胶支座的安装：安装好预制梁橡胶支座的关键在于保证梁底在垫石顶面的平行、平整，使其和支座上、下表面全部密贴，不得出现偏压、脱空和不均匀支承受力现象。施工程序如下：处理好支撑垫石，使支撑垫石标高一致。预制梁与支座接触的底面要保持水平和平整。当有蜂窝浆和倾斜度时，要预先用水泥砂浆捣实、整平。
橡胶支座的正确就位先使支座和支承垫石按设计要求准确就位。架梁落梁时，T型梁的纵轴线要与支座中心线重合；板梁、箱梁的纵轴线与支座中心线相平行。为落梁准确，在架一跨板梁或箱梁时，可在梁底划好二个支座的十字位置中心，在梁的端立面上标出两个支座的位置中心线的铅直线，落梁时使之与墩台上的位置中心线相重合。以后数跨可依照一跨梁为基准进行。在架梁落梁时要平稳，防止压偏或产生初始剪切变形,大家可以参考铁路桥梁板式橡胶支座规格表。在安装T型桥梁时，若橡胶支座比梁筋底宽，则应在支座与梁筋底之间加设比支座大的钢筋混凝土垫块或厚钢板做过渡层，以免支座局部受压，而形成应力集中。钢筋砼垫块或厚钢板要用环氧树脂砂浆和梁筋底贴合粘结。落梁后，一般情况下橡胶支座顶面与梁面保持水平。预应力简支梁，其支座顶面可稍后倾；非预应力梁其支座顶面可略微前倾，但倾斜角度不得超过5"。
