| 产地 : | 河北 | 材质 : | 钢板 |
| 品牌 : | 天鹏 | 规格 : | 350*8 |
| 用途 : | 接头 |
橡胶止水带进行热加压的硫化施工方法如下：对于橡胶止水带进行接头的时一定要选择合适模具，将模具预热到规定硫化温度，将止水带接头放入模具中，加压到规定的压力，在规定的时间开模，修边得到热模接头。橡胶止水带是在混凝土浇筑过程中部分或全部浇埋进混凝土中。由于混凝土中有尖角的石子和锐刃的钢筋，所以在止水带定位和混凝土浇捣过程中应注意安装定位方位和浇捣压力，以避免止水带被刺破。由于橡胶撕裂强度比拉伸强度低，所以如果止水带刺破将大幅度降低止水带抵抗外力的能力。
橡胶止水带的热模加压硫化方法本施工方法比较复杂，控制严格，要购置模具，费用较大，在空间较小的施工场所不能施工，但其接头时间短效率高，制品性能性好，其适用于施工场所空间较大，无易燃气体或物质的场所。橡胶止水带的接头的施工方法如下：
选择合适的模具，将模具预热到规定硫化温度，把止水带接头放入模具中，加压到规定的压力，在规定的时间开模修边得到热模接头。注：硫化温度、硫化压力、硫化时间因止水带材料而异，具体数据可向本公司技术科咨询
中埋式橡胶止水带的接头方式有两种：一种是用粘接剂冷接头法，另一种是热硫化模具接头法。今天我们来详细介绍一下热硫化模具接头法。
热接硫化法接头是使用与橡胶止水带匹配的热硫化模具止水带热熔焊接机及生胶片现场硫化热接，施工难度大，但接头效果理想，适合对工程质量要求严格的项目。
橡胶止水带接头步骤如下：
步：首先准备好橡胶止水带接头所需要的热硫化复合式焊接机具：

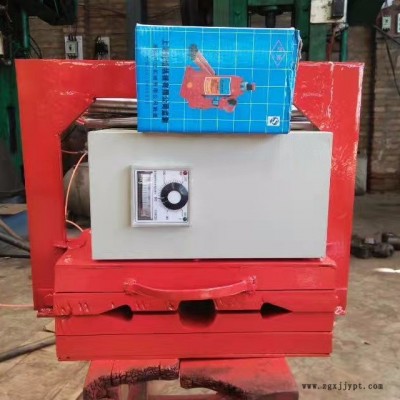

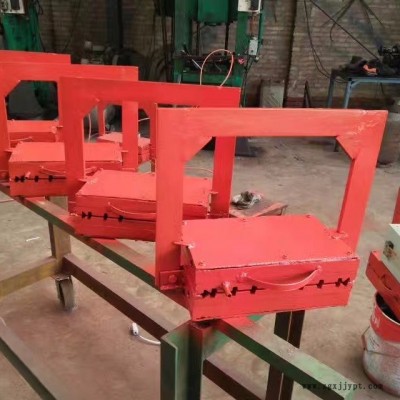

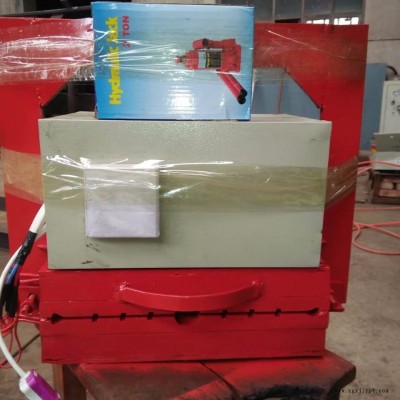

止水带接头用复合式焊接机
止水带接头所需的工具
步：提前30分钟接通电源进行热熔焊机预热，预热温度应达到130150。
第三步：将止水带接头切割整齐，利用打磨机对端头进行打磨，宽度不小于5cm。
将橡胶止水带接头处切割平整
将需要接头处打磨薄
第四步：分别切割10cm宽生橡胶帮接条和1cm宽生橡胶连接条。
第五步：拔掉电源，关闭预热焊机，将止水带接头平铺在焊机底板上。
第六步：将1cm宽生橡胶连接条放入接缝中间。然后将10cm宽的生橡胶帮接条平铺在止水带的打磨面上，保证接缝两侧宽度均等。
将生橡胶连接条放入接缝中间
将生橡胶帮条平铺在接头的打磨面上
第七步：合上热熔机，拧紧螺栓。接通电源5分钟后，再次拧紧螺栓加压（以两个人拧不动即可），继续加热5分钟，关闭电源焊接结束。
合上热熔机，拧紧螺栓，等待五分钟
再次拧紧螺栓加压，继续加热五分钟
后一步：热熔焊机冷却20
分钟后，取出止水带，进行焊接的外观检查，合格后方可进行安装作业。
拧开螺栓打开热熔机
