| 品牌 : | 永瑞 | 功能 : | 隔震 |
| 材质 : | 橡胶 钢板 | 产地 : | 河北衡水 |
| 适用范围 : | 桥梁 公路 | 可售卖地 : | 全国 |
| 施工前处理 : | 搭建平台 |

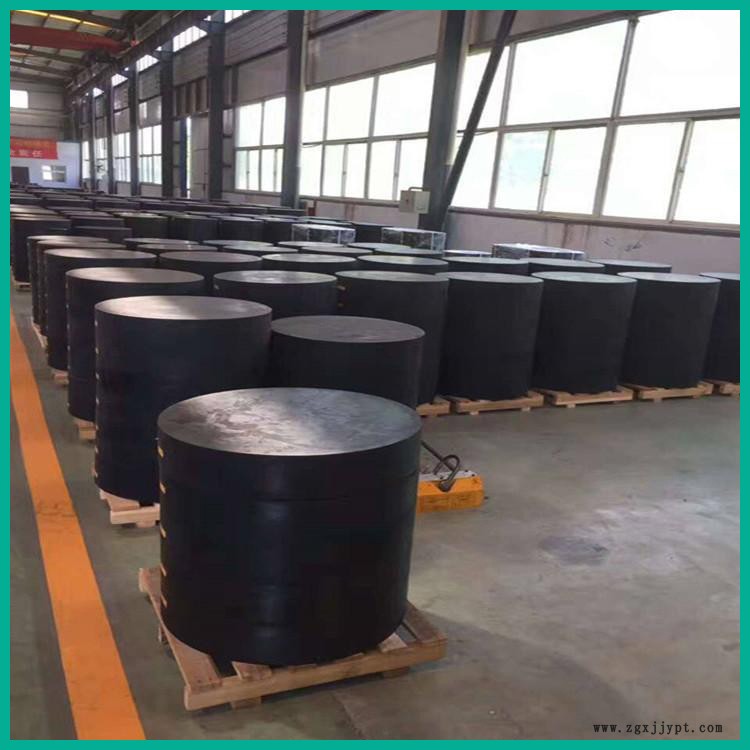

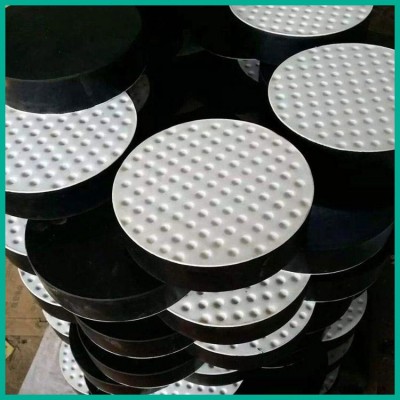

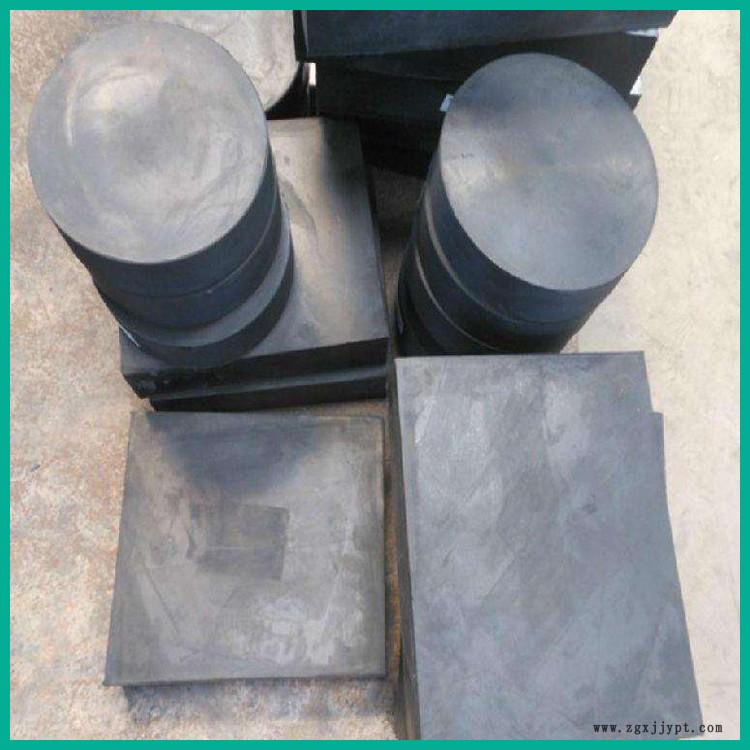

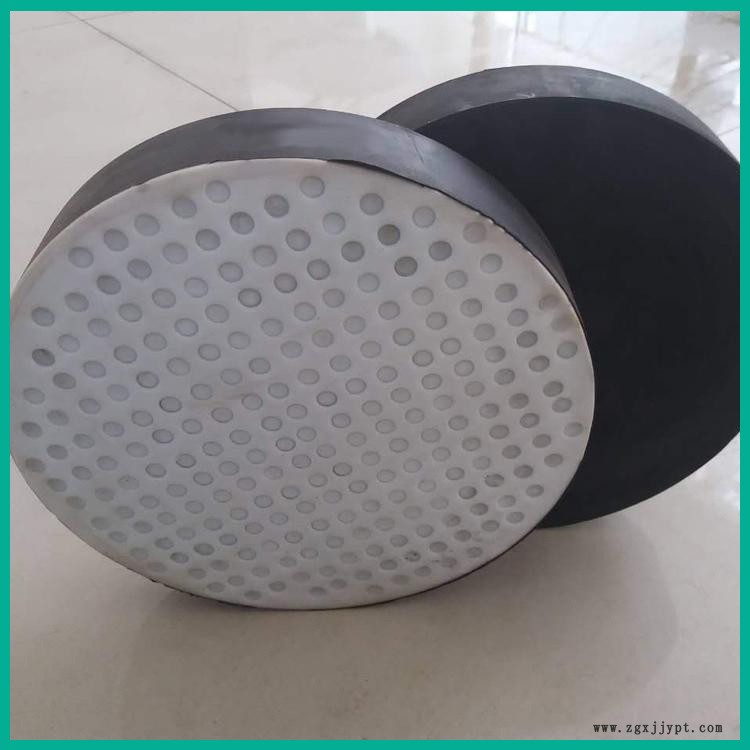

永瑞 天然橡胶支座 建筑隔震支座 桥梁支座

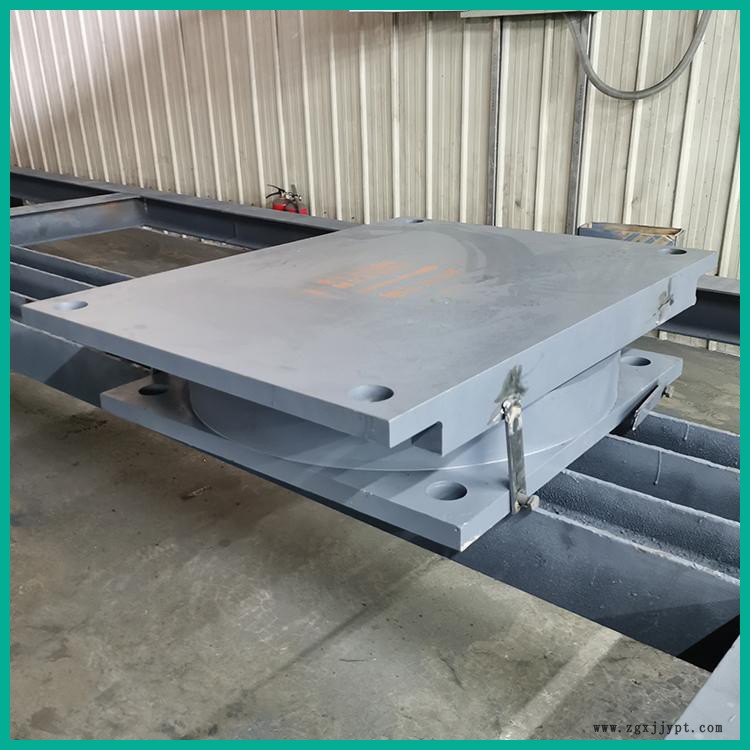

钢结构网架支座
该支座包括固定支座（代码为GD）、单向支座（代号为DX）、双向支座（代号为SX）三种型式，22个等级，其水平承载力、竖直方向拔力及支座的整体强度均比普通支座有大幅度提高。该系列支座采用弹性减振元件，当水平力大到一定程度后，减振弹簧开始发生弹性变形实现缓冲作用。当结构发生转角时，球芯产生转动，释放上部结构产生的转矩。震时，刚性抗震措施和柔性减振措施同时发生作用，以抵御巨大的震输入能量，这样既能保证桥梁上、下结构合理相对位移，减小震力的放大系数，又使结构保持统一性。该支座可抵御8-11度震，对高烈度震区尤其直下型震区的工程结构有良好的抗震减振作用。
钢结构网架支座的主要技术性能
1、可承受竖向载荷；
2、具有抗竖向拉力的性能，保证竖向震时上下结构不脱节；
3、具有抗水平力的性能，保证水平震时结构不脱落；
4、可适应径向、环向的位移要求；
5、可适应任意方向的转角要求；
6、减震支座具有良好的减震性能；
7、支座通过球面传力，不出现力的缩颈现象，作用在上、下结构的反力比较均匀；
8、支座不用橡胶承压，不存在橡胶老化对支座的影响，使用寿命长。
钢结构网架支座技术参数
1、支座竖向承载力分为300KN、500KN、1000KN、1500KN、2000KN、2500KN、3000KN、4000KN、5000KN、6000KN、7000KN、8000KN、9000KN、10000KN十四个级别
2、支座的抗水平力为竖向承载力的20%
3、支座抗竖向拉力：GKQZ型、GJQZ型抗竖向拉力为竖向承载力的20%；GKGZ型、GJGZ型抗竖向拉力为竖向承载力的30%
4、设计转角为0.08rad（可根据用户要求另行设计）
5、支座的径向位移量±20mm-±50mm，环向位移量±60mm-±100mm；
6、支座滑动摩擦系数μ≤0.03（-25℃-+60℃）；
7、支座转动摩擦系数μ=0.05-0.1（GKQZ型、GJQZ型）μ≤0.03（GKGZ型、GJGZ型）
钢结构网架支座特点
①抗震球型钢支座可万向转动、万向承载，能很好地满足上部结构各种荷载所产生的反力的传递、转动、移动要求，保证反力合力集中、明确、安全可靠。
②抗震球型钢支座可承受拉、压、剪（横向）力，在巨大的随机震力作用下，只要上、下结构本身不破坏，就不会发生落梁、落架等灾难性后果，故特别适用于高烈度震区的设防，具备能抗震烈度9度的能力。
③抗震球型钢支座的静刚度大，在列车及大型汽车巨大自重及惯性力作用力下，支座仅产生极小变形，能可靠地保证汽车、列车高速运行时的平顺性。
④抗震球型钢支座通过球面传力，受力面积大，并采用多种材料的优化组合，其体积和高度均大大减少，重量轻，便于安装，并与同承载力的钢支座相比造价较低。
⑤抗震球型钢支座适用温度范围大(-40℃～+70℃)，耐久性能好，不采用橡胶承压，不存在橡胶老化对支座转动性能的影响。
钢结构网架支座适用范围
抗震球型钢支座适用于宽桥、曲线桥、斜拉桥、坡道桥、大跨空间结构等工程，尤其在震高烈度区更为适用。
钢结构支座选用时应注意的事项
1、选用支座时应注意承载力的大小、竖向拉力的大小、水平力的大小，并注意位移量和转角，对于减震支座还应注意水平弹性刚度。
2、选用支座时应注意支座的类型，即双向活动型、单向活动型、固定型。
3、减震支座的约束方向都给以位移和刚度，是为了工程减震的需要。
