连廊支座介绍：

连廊支座按结构形式分为连廊球型（铰）支座，连廊抗震球型（铰）钢支座，连廊减震球型（铰）钢支座，连廊滑动位移型支座，连廊外加肋球型（铰）支座

连廊支座是在桥梁球型支座（请参阅本公司球型支座介绍）的基础上，结合工程实际要求，依据GB/T17955-2000 球型支座技术条件，GB50011-2001建筑抗震设计规范，GB 50017-2003钢结构设计规范以及CECS 235:2008铸钢节点应用技术规程等标准研究设计新型具有高承载，抗拉拔 抗震 减震 大位移 大转角等功能的支座产品。

  连廊支座结构形式及优点：

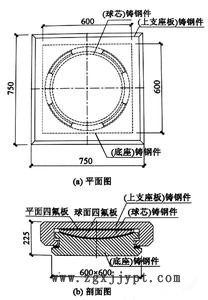

 连廊支座由：上支座板、下支座板、球形板、聚四氟乙烯滑板（F4、球面四氟板）及不锈钢板组成，其中 连廊球铰支座增设了铰结构，以适应 连廊的上拔力要求， 连廊抗震减震型球型钢支座增加了抗震减震结构，以提高 连廊建筑的抗震减震，并提高了对刚度的要求。 连廊滑动位移支座设置了位移箱，可实现 连廊大位移要求，并设置限位块，防止连廊落梁事故， 连廊外加肋球型支座增设了肋板，适用于大吨位的 连廊建筑，可有效提高支座抗弯，抗压，抗拉强度，降低工程造价。

连廊支座设计参数：

连廊支座是在标准球型支座（请参阅本公司球型支座介绍）的基础上，开发设计的新型支座产品，他除具有国标球型支座的基本参数要求外，我公司可根据工程实际需要，可免费为客户设计优化生产其他参数要求连廊支座产品，请来电来函提供支座承载力，水平力，上拔力，水平刚度，位移量，转角等参数，以及节点尺寸图纸，我们将依据GB/T17955-2000 球型支座技术条件，GB50011-2001建筑抗震设计规范，GB 50017-2003钢结构设计规范以及CECS 235:2008铸钢节点应用技术规程等标准，为你提供 合理， 精简的设计优化方案，欢迎您的来电咨询。

连廊支座的安装:

1连廊支座安装分为螺栓锚固和焊接锚固。或两种方式同时使用。由于连廊支座的螺栓孔和施工现场预留的螺栓孔位置为两家单位分别制作，在实际施工过程中，经常发生螺栓孔位置不正造成支座无法按装，故不推荐采用螺栓安装。一般钢结构工程现场焊接条件比较成熟，推荐采用焊接方式进行连接。

2连廊支座安装时应对其上下底板的四边划注十字中心线，便于安装找正，安装时将连廊支座上座板与上部结构的钢板用高强度螺栓连接，或焊接

  3连廊支座位置确定后，即可上下固定，当采用焊接时，必须设置预埋钢板，与混凝土接触的一面还应焊接锚固筋，以求一定的强度和刚度，本公司可以连预埋件一起生产。预埋钢板应有适当数目的、直径不大的、均匀分布的排气孔。焊接时不应连接施焊，要采用断续焊接的方式逐步焊满，以避免焊接时局部温度过高而使连廊支座或预埋钢板变形。

4、连廊支座安装或焊接完成后将上下连接板拆除。
