| 材质 | 天然橡胶 |
|---|---|
| 厚度 | 8mm |
| 厂家(产地) | 衡水 |
| 单位 | 米 |
（一） 止水带宜选用橡胶止水带或钢边橡胶止水带
（二）对水压力大、变形大的施工缝、变形缝应选用钢边止水带，当地下水有腐蚀性介质的应选用氯丁橡胶、三元乙丙胶材质的止水带。当设计选用其它新型、成熟、可靠的材料时，其物理性能应符合国家相关标准的要求。
（三）橡胶止水带的材质、形状、尺寸、物理机械性能应符合设计及现行《橡胶止水带》（HG/T2288）的规定
1、止水带的宽度宜控制在300～350mm，并视水压力大小调整宽窄；止水带的截面尺寸用精度为0.05mm的卡尺，其它尺寸用精度为1mm的卷尺检查测量。两种典型止水带断面结构见图：
两种典型止水带断面结构示意图
注：W-止水带宽度；T-止水带厚度A—此部分外观质量要求较严；B—此部分外观质量要求较宽；
2 、橡胶止水带产品外观质量应符合下表规定：
序号 | 缺陷 名称 | A部分 | B部分 |
1 | 气泡 | 直径不大于1mm的气泡， 每米不允许超过3处 | 直径不大于2mm的气泡， 每米不允许超过4处 |
2 | 杂质 | 面积不大于4mm2的杂质， 每米不允许超过3处 | 面积不大于8mm的杂质， 每米不允许超过3处 |
3 | 接缝 缺陷 | 不允许有裂口及“海绵”现象。高度 不大于1.5mm的凸起每米不超过2处 | 不允许有裂口及“海绵”现象。高度 不大于1.5mm的凸起每米不超过2处 |
4 | 凹痕 | 不允许 | 允许有深度不超过0.5mm， 面积不大于10mm2每米不超4处 |
5 | 中孔 偏心 | 中心孔周边对称部位 厚度差不超过1mm |
|
橡胶止水带产品外观质量要求
3 、橡胶止水带物理机械性能及检验标准见下表
橡胶止水带物理机械性能及检验标
序号 | 项目 | 指标 | 试验标准 | |||||
B型 | S型 | J型 | ||||||
1 | 硬度（昭尔A）（度） | 60±5 | 60±5 | 60±5 | GB531 | |||
2 | 拉伸强度（MP） | 15 | 12 | 10 | GB528；采用I型试样 | |||
3 | 扯断伸长率（%） | 380 | 380 | 300 | ||||
4 | 压缩永久变形 | 70℃×72h（%） | 35 | 35 | 35 | GB7759；采用B型试样；压缩率25％ | ||
23℃×168h（%） | 20 | 20 | 20 | |||||
5 | 撕裂强度（N/m） | 30 | 25 | 25 | GB/T529 | |||
6 | 脆性温度（℃） | -45 | -40 | -40 | GB1682 | |||
7 | 热空气老化 | 70℃×72h | 硬度变化（邵尔A）（度） | +8 | +8 |
| GB3512 | |
拉伸强度变化率（降低）（%） | 12 | 10 |
| |||||
伸长率变化率（降低）（%） | 300 | 300 |
| |||||
70℃×96h | 硬度变化（邵尔A）（度） |
|
| +8 | ||||
拉伸强度变化率（降低）（%） |
|
| 9 | |||||
伸长率变化率（降低）（%） |
|
| 250 | |||||
8 | 臭氧老化（50pphm；20%；48h） | 2级 | 2级 | 0级 | GB7762；矩形试样 | |||
注：1、B型适用于变形缝用止水带；S型适用于施工缝止水带；J型适用于有特殊耐老化要求的接缝用止水带。
2、本表参照GB18173.2制定。其中压缩永久变形指标反映了橡胶止水带的使用性能，是重要的指标项目。
4、钢边橡胶止水带的物理力学性能见下表
项目 | 性能指标 | |
硬度（邵尔A） | 62±5 | |
拉伸强度（MPa） | ≥18 | |
扯断伸长率（%） | ≥400 | |
压缩永久变形（70℃×24ｈ），% | ≤35 | |
撕裂强度（N/mm） | ≥35 | |
热老化70℃×168ｈ | 硬度变化（邵尔A） | ≤+8 |
拉伸强度（MPa） | ≥16.2 | |
扯断伸长率（%） | ≥320 | |
拉伸永久变形（70℃×24h，拉伸100％） | ≤20 | |
橡胶与金属带 粘合试验 | 破坏类型 | 橡胶破坏（R） |
粘合强度（MPa） | ≥6 | |
钢边橡胶止水带的物理力学性能
五、止水带常用的固定方法有以下三种。
止水带常用的固定形式
基本简介编辑

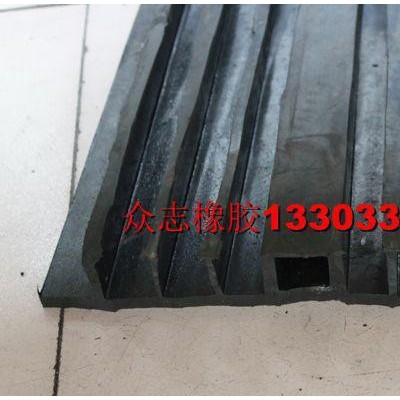

中埋式橡胶止水带中埋式橡胶止水带，这是一种主要用于在混凝土变形缝、伸缩缝等混凝土内部设置的止水带产品，具有以橡胶材料弹性和结构形式来适应混凝土伸缩变形的能力。本产品是利用橡胶的高弹性和压缩变形性，在各种荷载下产生弹性变形，从而起到紧固密封有效地防止建筑构件的漏水，渗水，并起到减震缓冲作用，可确保工程建筑物的使用寿命。用途及适应温度：普通型：－25℃－+60℃；耐寒型：－40℃－+60℃ 2接头方法编辑中埋式橡胶止水带接头方法有两种：一种是采用粘接剂进行冷接头，一种是使用热硫化模具进行热接。下边就分别介绍下两种接头方法：粘接剂冷接是采用橡胶止水带专用冷接胶水、采用搭接法把止水带需要接头的断面用磨光机磨平5~10厘米、涂胶水压实即可，具有强度高、凝固快的优点、施工方便、省时省力，可达到一般工程质量要求。现场热接硫化法接头是使用与止水带匹配的热硫化模具及生胶片现场硫化热接，施工难度大，但接头效果理想，适合对工程质量要求严格的项目。 3分类编辑从结构形式上可分为CB型止水带和CP型止水带两种。CB型止水带是指中间有孔的中埋式止水带，可分为CB型橡胶止水带、CB型塑料止水带两类。主要适用于各种混凝土构筑物的伸缩缝、沉降缝及防震缝等，具有与混凝土锚固紧密、止水密封和适应变形缝伸缩变形的能力优秀等。CP型止水带是指中间无孔的中埋式止水带，可分为CP型橡胶止水带、CP型塑料止水带两种。主要适用于各种变形量不大的混凝土构筑物的施工缝、完全收缩缝、不完全收缩缝、伸缩缝等，具有与混凝土锚固紧密、止水密封及弹性拉伸变形等特点。
4选用标准编辑我们对于此种橡胶止水带设计及选用标准： 在工程设计及施工选用过程中，CB型中埋式橡胶止水带的宽度及厚度应按以下条件确定:1、水压小于4m,水平和垂直变形量不超过10mm 时，CB型中埋式橡胶止水带的宽度不宜小于200mm，厚度不宜小于5mm；2、水压为4-8m，水平和垂直变形量不超过30mm时，CB型中埋式橡胶止水带的宽度不宜小于300mm，厚度不宜小于6mm；3、水压大于8m,水平和垂直变形量超过30mm时，CB型中埋式橡胶止水带的宽度不宜小于350mm ,厚度不宜小于8mm；4、水压不大于8m,水平变形量不超过20mm，当无垂直变形时，CB型中埋式橡胶止水带的宽度不宜小于200mm,厚度不宜小于5mm。除此之外，当结构断面尺寸大于500mm时，CB型中埋式橡胶止水带的宽度不宜小于300mm，当CB型止水带进行弯曲放置时，其转弯半径不得小于300mm。中埋式橡胶止水带产品标准按止水带GBl8173.2—2000是利用橡胶的高弹性和压缩变形性，在各种荷载下产生弹性变形，从而经济型中埋式橡胶止水带起到紧固密封有效地防止建筑构件的漏水，渗水，并起到减震缓冲作用，可确保工程建筑物的使用寿命。本产品主要用于混凝土现浇时必须设有的永久性变形缝内，如水渠、隧道引出口、挡水坝、输水渡槽等。
5施工安装注意编辑中埋式橡胶止水带是在混凝土浇筑过程中部分或全部浇埋进混凝土中。待上一段混凝土浇注完成，施工缝界面硬化并表干后，清除界面浮渣，在浇埋混凝土以前先要使其在界面部位保持平展，接头部分粘接紧固，止水带接头必须粘接良好，施工现场条件具备，可采用热硫化连接的方法，不加任何处理的所谓“搭接”是绝对不允许的。再以适当的力充分浇捣，振荡混凝土来定位止水带，使其与混凝土良好的结合，以免影响止水效果。在施工过程中，由于混凝土中有许多尖角的石子和锐刃的钢筋，所以在浇捣和定位止水带时，应注意浇捣的冲击力，以免由于力量过大而刺破橡胶止水带，如发现有破裂现象应及时补修，否则在接缝变形和受水压时橡胶止水带所能抵抗外力的能力就会大幅度降低。在定位橡胶止水带时，产品安装必须固定，避免在浇注混凝土时发生位移，保证止水带在混凝土中的正确位置。一定要使其在界面部位，保持平展，更不能让止水带翻滚，扭结，如发现有扭结不展的现象应及时进行调整。通常我们固定止水带的方法有：利用附加钢筋固定；专用卡具固定；铅丝和模板固定等，如需穿孔时，只能选在止水带的边缘安装区，不得损伤其它部分
