| 包装规格 | 22kg/桶 |
|---|---|
| 保质期 | 12个月 |
| 产地 | 广东 |
| 耐水性 | 强 |
| 认证 | ISO9001 |
| 颜色 | 可定制 |
| 用途 | 金属防腐涂料 |
| 金属涂料分类 | 氟碳涂料 |
| 发货期限 | 7天 |
| 品牌 | 考氟乐士 |
| 加工定制 | 否 |
| 产品上市时间 | 2002 |
| 打样周期 | 4-5天 |
| 按溶剂类型分 | 油性漆 |
| 保质期(月) | 12 |
低污染、易清洁、自洁的涂料
耐紫外线、抗大气污染能力强
包括建筑内外装饰用、产业设备用的KOFLUX和广泛用于水泥等各种材料的KOFLON等。对紫外线、大气污染、酸雨等的耐腐蚀性强，具有很好的光泽、透明感及弯曲性强，装饰效果更佳。
--------------------------------------------------------------------------------
氟树脂（PVDF）涂料
氟树脂涂料是用聚偏二氟乙烯（PVDF）树脂与丙烯酸树脂加无机复合颜料制成的一种具有超强耐候性、耐酸碱性的一种高档装饰材料。据试验和实践表明，其能发挥20年以上的超强耐候性，主要应用于铝合金型材、铝门窗、铝幕墙等产品。
PVDF原理
使用在KOFLUX产品上的氟树脂PVDF是把脂肪族系碳氢分子结构中以氟原子替换成部分氢原子的聚乙烯咯烷酮（Polyvinyl Pyrrole）。
具有最大负电荷的氟（F）和碳（C）原子间的氟-碳（F-C）键结合力高大105.4kcal/mol，这就意味着要破坏氟-碳（F-C）键结合至少需要105.4kcal/mol以上的能量。
氟-碳（F-C）键结合距离为1.36A，这距离比碳-碳（C-C）结合距离1.54A还要短。因氟原子产生的立体阻碍，其结构非常紧密，很难破坏氟-碳（F-C）结合。
KOFLUX是什么？
KOFLUX是金高丽化工在90年代初推出的加热固化型氟碳树脂涂料，是KGE公司注册的商品名。
它采用70%以上的PVDF树脂和耐候性特别优异的无机颜料，使其无论在恶劣的气候变化条件，还是在污染严重的城市环境，都可以发挥卓越的性能，并且完全满足AAMA（2605.98）的所有标准。经过20多年在世界各国各种建筑物上的实际使用情况，本公司不断的改良产品质量。特别是解决因汽车尾气、产业设施油烟而遭污染的外墙面雨水痕迹方面有了长足的发展，并开发供应被称为第二代氟碳涂料的KOFLUX SC（耐污染性氟碳涂料）。
特性
PVDF树脂和无机颜料的结合可以发挥20年以上的超耐候性。
拥有超强结合力的氟-碳键结构涂层，具有优异的耐久性和耐磨性。
低的表面能和稳定的化学性质，使氟碳涂料的耐药品性更好。
特别低的水份透蚀性，耐蚀性很好。
用加热化学反应固化，附着力很好。
可以满足现代建筑需要的各种颜色需求。
氟涂料膜的非粘着性，容易保养及维修。
--------------------------------------------------------------------------------

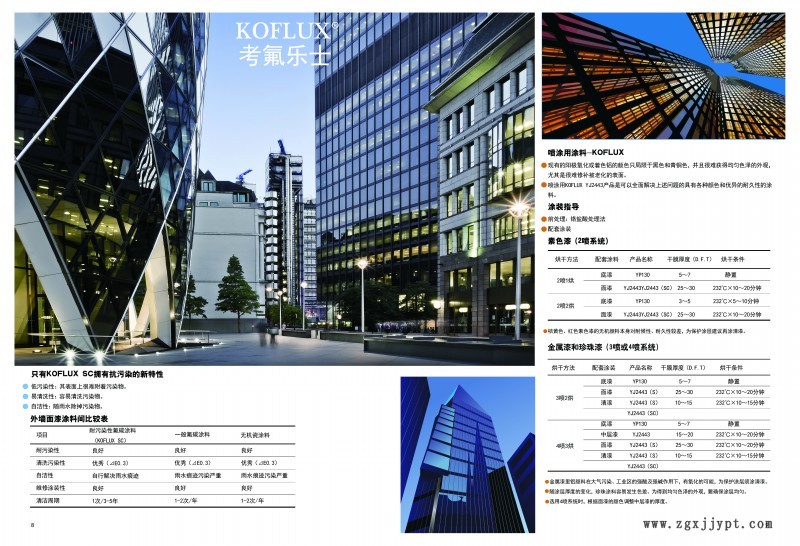

只有KOFLUX SC拥有抗污染的新特性
低污染性：其表面上很难附着污染物。
易清洗性：容易清洗污染物。
自洁性：随雨水除掉污染物。
外墙面漆涂料间比较表
| 项目 | 耐污染性氟碳涂料 | 一般氟碳涂料 | 无机瓷涂料 |
| 耐污染性 | 良好 | 良好 | 良好 |
| 清洗污染性 | 优秀（⊿E0.3） | 优秀（⊿E0.3） | 优秀（⊿E0.3） |
| 自洁性 | 自行解决雨水痕迹 | 雨水痕迹污染严重 | 雨水痕迹污染严重 |
| 维修涂装性 | 良好 | 良好 | 良好 |
| 清洁周期 | 1次/3-5年 | 1-2次/年 | 1-2次/年 |
喷涂用涂料-KOFLUX
现有的阳极氧化或着色铝的颜色只局限于黑色和青铜色，并且很难获得均匀色泽的外观，尤其是很难修补被老化的表面。
喷涂用KOFLUX YJ2443产品是可以全面解决上述问题的具有各种颜色和优异的耐久性的涂料。
涂装指导
前处理：铬盐酸处理法
配套涂装
素色漆（2喷系统）
| 烘干方法 | 配套涂料 | 产品名称 | 干膜厚度(D.F.T) | 烘干条件 |
| 2喷1烘 | 底漆 | YP130 | 5～7 | 静置 |
| 面漆 | YJ2443 | 25～30 | 232℃×10～20分钟 | |
| 2喷2烘 | 底漆 | EJ2752 | 3～5 | 232℃×5～10分钟 |
| 面漆 | YJ2443 | 25～30 | 232℃×10～20分钟 |
桔黄色、红色素色漆的无机颜料本身对耐候性、耐久性较差，为保护涂层建议再涂清漆。
金属漆和珍珠漆（3喷或4喷系统）
| 烘干方法 | 配套涂装 | 产品名称 | 干膜厚度 | 烘干条件 |
| 3喷2烘 | 底漆 | YP130 | 5～7 | 静置 |
| 面漆 | YJ2443(S) | 25～30 | 232℃×10～20分钟 | |
| 清漆 | YJ2443(S) | 10～15 | 232℃×10～15分钟 | |
| 4喷3烘 | 底漆 | YP130 | 5～7 | 静置 |
| 中层漆 | YJ2443 | 15～20 | 232℃×10～20分钟 | |
| 面漆 | YJ2443(S) | 25～30 | 232℃×10～20分钟 | |
| 清漆 | YJ2443(S) | 10～15 | 232℃×10 |
随涂层厚度的变化，珍珠涂料容易发生色差。为得到均匀色泽的外观，要确保涂层均匀。
选用4喷系统时，根据面漆的颜色调整中层漆的厚度。
--------------------------------------------------------------------------------
珍珠漆（2喷系统）
| 烘干方法 | 配套涂料 | 产品名称 | 干膜厚度（D.F.T） | 烘干条件 |
| 2喷1烘 | 底漆 | YP130-指定颜色 | 5～7 | 静置 |
| 面漆 | YJ2443（P） | 25～30 | 232℃×10～20分钟 |
随面漆涂层厚度的变化，珍珠涂料容易发生色差。为得到色泽均匀的外观，涂层一定要均匀，而且底漆YP130颜色与面漆颜色须相匹配。
涂装KOFLUX SC（抗污染KOFLUX）注意事项：
必须遵守KOFLUX SC漆膜厚度才能发挥抗污染的特性。
KOFLUX SC是双组分产品，必须严格遵守主剂和固化剂的混合比列。
KOFLUX 节能涂料
该节能涂料是一种红外线反射氟碳涂料，是金高丽化工多年来专注于技术研发和倡导“环保节能”，为了取得最大程度红外发射率而又不牺牲色彩的强度而精心设计的。
有效的降低能耗
相对于传统涂料而言，它们可以通过反射红外线使得曝晒在室外的金属幕墙建筑温度降低华氏20度（约摄氏7度）或更低，使建筑制冷能耗降低最高达40%。
这种红外发射涂料符合美国环保局“能源之星”规定（须反射25%太阳能）。
产品拥有各种颜色供用户选择，使得是黑色及棕色也具备。
延长金属的使用寿命
该产品的使用会使室外金属建筑结构温度维持在一定的范围内，可以有效的避免金属在热胀冷缩中导致翘曲、螺栓弯折、零件破坏以及引起的褪色、失去光泽、弹性等，从而延长其使用寿命。
