◆顶出机构系列：
HASCO标准：Z180 Z181 Z1810 Z163 Z164 Z169 Z1691 Z1695 Z1697 Z5085
MISUMI标准：KOCU-F KOCU-M KPHF RCPHF MSCSG MSCSB
MSCSBM ERST
STRACK标准：Z4200 Z4290
DME-EOC标准：二次顶出TSTL AEP AEB AKO ER
PROGRESSIVE标准：CA/100 CA/200L CAMM/100 CAMM/200L ULC ULG ULB
CUMSA标准：顶针PF PP EP
SANKYO标准：DTK RCSUF MTG MTGH
HASCO,DME,CUMSA,PROGRESSIVE,MISUMI

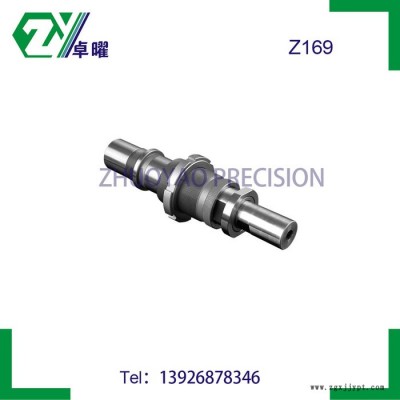

HASCO二次顶出机构ZZ169...
产品名称：二次顶出机构,两段顶出机构
产品型号：Z169/16,Z169/22,Z169/30,Z169/40
产品特点：
1、机械互锁设计,安全可靠；
2、顶杆特殊工艺处理，更方便安装加工；
3、重要零件采用SKD61材质,更耐磨、寿命更长；
4、需准安装(一套模具上一般安装一个顶出装置)；行程要计算准确,否则产品容易损坏；
5、多种规格适用于不同大小模具荷重要求；
安装提示：
1、将二次顶出机构的顶杆头部用螺丝固定在顶针A板上，顶杆头部螺纹由客户自行加工；
2、将中牙套安装在顶针B板上，为方便安装可以自行制做小型法兰固定在B板上再与中牙套相配；
3、将外牙套安装在动模底板上；如因不方便在底板上攻牙为方便安装做辅助固定法兰固定在底板上再与外牙套相配；
4、在顶杆的尾部也可攻内螺纹，以便与注塑机的中心顶杆相连接，型号不同，所配置的螺纹大小也不同；
5、调节外牙套与底板（法兰）的相对位置即可在规定范围内设定第y次顶出行程的“H”的位置，设定后再将外卡环紧固；
6、进行配合功能测试，查看二次顶出机构各部位是否顺畅，行程是否吻合(建议在合模机或注塑机上测试,严禁用吊机)
HASCO二次顶出机构ZZ1691...
产品名称:二次顶出机构，两段顶出机构
产品型号: Z1691/13,Z1691/17,Z1691/22,Z1691/30,Z1691/40,Z1691/52
产品特点：
1、机械互锁设计,安全可靠；
2、连接杆特殊工艺,更方便安装加工；
3、重要零件采用SKD61材质,更耐磨、寿命更长；
4、需准安装(一套模具上只能安装一个顶出装置)；行程要计算准确,否则产品容易损坏；
5、多种规格适用于不同大小模具荷重要求；
安装提示：
1、将二次顶出机构的顶杆头部用螺丝固定在顶针A板上，顶杆头部螺纹由客户自行加工；
2、将中牙套安装在顶针B板上，为方便安装可以自行制做小型法兰固定在B板上再与中牙套相配；
3、将外牙套安装在动模底板上；如因不方便在底板上攻牙为方便安装做辅助固定法兰固定在底板上再与外牙套相配；
4、在顶杆的尾部也可攻内螺纹，以便与注塑机的中心顶杆相连接，型号不同，所配置的螺纹大小也不同；
5、调节外牙套与底板（法兰）的相对位置即可在规定范围内设定第y次顶出行程的“H”的位置，设定后再将外卡环紧固；
6、进行配合功能测试，查看二次顶出机构各部位是否顺畅，行程是否吻合(建议在合模机或注塑机上测试,严禁用吊机)
HASCO二次顶出机构ZZ1695...
产品名称：二次顶出机构，两段顶出机构
产品型号：Z1695/22,Z1695/25,Z1695/32
产品描述：因注塑模、压铸模，在特殊的脱模过程中需要二次顶出，而此时需要二次顶出机构来完成其功能。
产品工作原理：
利用通止块与顶杆、中牙套间的相互关系形成机械锁控制顶出顺序；
利用外牙套与法兰、中牙套的相对关系，调节外牙套可以在规定范围内调整第y次顶出的行程；
第二次顶出为自由行程在规定范围内由成型机进行控制；
CUMSA加速板EEP...
产品名称：加速板 顶出加速机构
产品型号：EP.251016,EP.371522,EP.502030
产品描述：
1、在两块顶出板之间增加一个标准的顶出冲程。
2、材质：1.2510
3、硬度：55±2HRC
DME加速顶出机构
产品名称：顶出机构 加速顶出机构
产品型号：AKO-1
产品特点：
当模具存在较深骨位和所需脱模力较大时，由于一次顶出中，制件还没有能够完全脱离模具，这时需要
手工脱模，或者需增加顶出机构的顶出行程，这**使模具不能更好的实现自动化和增加了模具整体结构。
然而使用该加速顶出产品顶出时，实现了因上述原因而形成的顶出问题，大大提高了模具的自动化和简
化模具结构。
检测重点：
① 结构简单，使用曲轴转动达到顶出效果；
② 机械效率为1：1，可应用于高达3/8"的顶针直径（顶针头径大于5/8"的也可磨小以适应）；
③简单的设计使此款加速顶出不仅可以嵌于顶出板还可以上置，这些都取决于顶出动作的空间大小。
DME/O加速顶出机构 AAEB
产品名称：顶出机构 加速顶出机构
产品型号：AAEB-10,AAEB-20, AAEP-10 AAEP-20
产品描述：使用齿条-齿轮传动机构，能提供15.8mm以上的附加顶出冲程，简单的线型运动能增加顶针、司筒针和整个顶出装置的冲程速度。
产品名称：HASOC复位机构
产品型号：
ZZ173/32×28×14×63,ZZ173/32×28×14×80,ZZ173/32×28×14×100,ZZ173/32×28×14×125,ZZ173/32×56×14×63,ZZ173/32×56×14×80,ZZ173/32×56×14×100,ZZ173/32×56×14×125,ZZ173/38×36×18×80,ZZ173/38×36×18×100,ZZ173/38×36×18×125,ZZ173/38×36×18×140,ZZ173/38×71×18×80,ZZ173/38×71×18×100,ZZ173/38×71×18×125,ZZ173/38×71×18×140
产品特点：
1、产品在模具内部安装，避免与模具外部零件及水路冲突；
2、具有复位机构、内锁模扣、二次顶出装置的功能；
3、重要零件采用SKD61材质，使用时良好的润滑，更耐磨、寿命更长；
安装提示：
1、复位机构为精密零件、请准对称安装；（同一模胚至少使用2套）根据模胚及所需拉力大小决定数量及规格；
2、如未对称安装，可能导致单套复位机构受力，因受力不平衡将导致组件断裂。
3、在使用时，工作原理图中的无头螺丝必须确定拧紧；
4、如模具需维修，请先拆除复位机构后再进行后续加工；
5、进行配合功能测试，查看复位机构各部位是否顺畅，行程是否吻合；（建议在合模机或注塑机上测试，严禁用吊机，因无法承担整套下模重量）
