材质 | 碳钢 |
---|---|
产地 | 新乡 |
是否进口 | 是 |
品牌 | 华豫滤器 |
加工定制 | 是 |

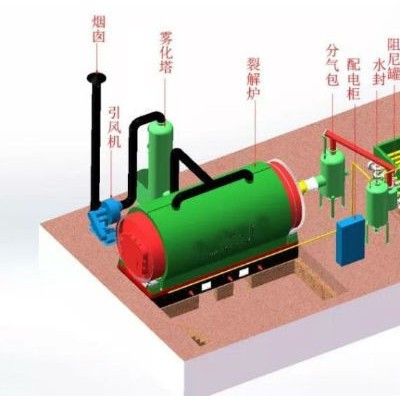

一 、废橡胶炼油设备的工艺流程:
1、将原材料直接装入裂解釜中,催化加热,馏出油蒸汽,油气经过汽包缓冲释压,进入冷凝器。
2、可液化部分,冷凝为燃料油,不可液化部分即同步气体通过安全装置水封、燃气系统,一部分被可燃性气体被捅入燃烧室充当烧掉,另一部分多余的可燃性气体被导入多余气体燃烧室燃烧或收集。

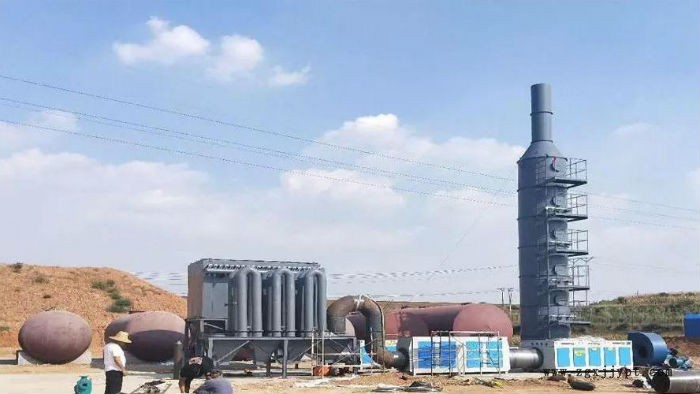

3、整个燃烧过程产生的烟尘经过烟尘的脱硫除尘系统除去酸性气体和灰尘,达到环保标准后排放,裂解釜冷却后出炭黑。
1、安全性
主体设备的安全性。在生产过程中,不可液化的废气主要组成部分是C1到C4的烷烃类,直接燃烧有一定的危险性。我们目前的生产工艺中,把它作为烧掉之前,首先是其通过道安全装置水封,然后使其通过第二道安全装置燃气喷嘴,使之可以达到安全生产。
2、环保性
对生产过程中三废的处理。
1)废气
通过两道安全装置水封和燃气喷嘴充分燃烧,既消除了废气污染,又节约了大量的燃料;烟尘排放方面采用水冲击喷淋式脱硫除尘器,烟尘排放可达到GB13271—2001锅炉大气污染物排放标准。
2)废液
油品在处理过程中,会产生一些有弱酸性的废水(每生产一吨油会产生大约50公斤废水,量小,易处理)。通过加入弱碱液中和后,把中性废水经过三级过滤,达到无害化后,排到专用的蒸发处理器(其热源采用主体处理器的烟道余热)蒸发。
3)废固体物
废轮胎,废橡胶通过催化热裂解后,剩余的残渣是碳黑,不存在废固体物。
1. 裂解油
可以直接代替燃油用于工业或者锅炉加热,例如,水泥厂,钢铁厂,玻璃厂,等;
2) 可以精炼成柴油用于柴油燃料和发电厂,农用机械等。 注:轮胎直接裂解出来的油是毛油,可以直接作为工业燃油使用,如需精炼柴油,另外需要一套精炼设备。
废橡胶炼油设备产物:裂解油用途
2. 炭黑
1) 可以压球燃烧用于工业加热,其燃烧热值与相当,可以直接代替炭使用;
2) 可以墨粉精炼成不同标准,用于油漆颜料,橡胶制品等的添加剂。
废橡胶
3. 钢丝
1) 卖到废物回收站
2) 直接卖到钢铁冶炼
运行成本/天 | |
废旧轮胎 | 10吨 * 400元/吨 = 4000元 |
加热燃料 | 1)炭:0.4吨 * 400元/吨 = 160元 |
电耗 | 15Kw/h |
水耗 | 水是循环利用的,几乎没有消耗 |
工人 | 2人轮班倒 |
收益/天 | |
燃油 | 4.5吨 * 2500元/吨 = 11250元 |
炭黑 | 3吨:1)直接卖, *500元/吨 = 1500元 |
钢丝 | 1.5吨 * 1200元/吨 = 1800元 |
利润/天(按照烧燃油和炭黑直接卖来算) | 9500元/天 |
序号 | 名称 | 规格(mm) | 数量 |

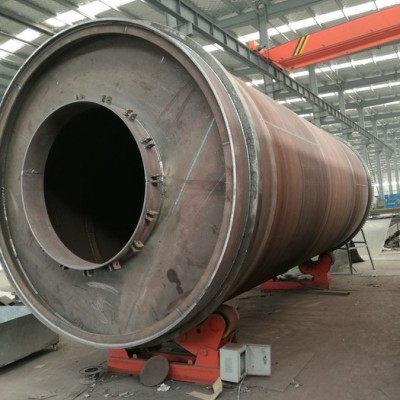

1 | 主炉 | ?2600*6600*16 | 1台 |
2 | 分气包 | ?1000*2000*6 | 1套 |
3 | 夹套式阻尼管 | ?1200*1500*6 | 1套 |
4 | 箱式冷却器 | 6000*2400*4 | 1套 |
5 | 集油罐 | ?1500*3400*4 | 1套 |
6 | 水封 | ?800*2000*4 | 1套 |
7 | 燃烧装置 | 废气燃烧 | 1套 |
8 | 强力雾化除尘塔 | ?1000*4500 | 1套 |
9 | 风机 | Y5-47-5C | 1台 |
10 | 烟囱 | ?325*9000 | 1台 |
11 | 热水循环管路泵 | ISG40-160 | 1台 |
12 | 鼓风机 | CZR 250W | 3台 |
13 | 齿轮泵 | KCB-83.3 | 1台 |
14 | 循环水泵 | IS100-80-125 | 1台 |
15 | 控制柜 | 立式 | 1台 |
16 | 提升机 |
| 1台 |
17 | 螺旋出渣机 |
| 1台 |
18 | 炭黑储存罐 | ?1500*2000*5 | 1套 |
19 | 废气装置 | 二次回燃 | 1套 |
20 | 燃烧室 | 配套二次回燃 |
|
21 | 其他配件 | 安装所需 | 1套 |
1、冶金:用于轧钢机、连铸机液压系统的过滤及各种润滑设备的过滤。
2、石化:炼油、化工生产过程中的产品及中间产品的分离及回收,油田注井水及天然气除颗粒过滤。
3、纺织:聚脂熔体在拉丝过程中的净化及均匀过滤,空压机的保护过滤,压缩气体的除油除水。
4、电子及制药:反渗透水、去离子水的予处理过滤,洗净液及葡萄糖的前处理过滤。
5、火电及核电:气轮机、锅炉的润滑系统、速度控制系统、旁路控制系统油的净化,给水泵、风机及除尘系统的净化。
6、机械加工设备:造纸机械、矿业机械、注塑机及大型精密机械的润滑系统和压缩空气的净化,烟草加工设备及喷涂设备的粉尘回收过滤。
7、铁路内燃机及发电机:润滑油及机油的过滤。
8、汽车发动机及工程机械:内燃机用空气滤、机油滤、燃油滤、工程机械、船舶、载重车用各种液压油滤、柴油滤、水滤。
9、各种举升、搬运作业:起重、装载等工程机械到消防、维修、搬运等特种车辆,船舶的起货机、起锚机,高炉、炼钢设备,船闸,船门的启闭装置,剧场的升降乐池和升降舞台,各种自动输送线等。
10、各种需要作用力的推、挤、压、剪、切、挖掘等作业装置:液压机,金属材料的压铸、成型、轧制、压延、拉伸、剪切设备,塑料注塑成型机、塑料挤出机等化工机械,拖拉机、收割机以及其它砍伐、采掘用的农林机械,隧道、矿井和地面的挖掘设备,各种船舶的舵机等。
工程案例
