武汉超支化树脂科技有限公司

耐高温多功能尼龙改性流动分散润滑剂 HyPer C100 树脂

 尼龙流动改性剂

   HyPer C100是一种基于超支化技术，专为尼龙开发的新一代超级流动改性剂，具有以下特点：

- 提高尼龙产品的流动性，将尼龙材料的熔融指数提高一倍或数倍

- 改善尼龙材料的短期、长期热老化性能

- 对填料或玻璃纤维极好的分散作用

- 改善或消除增强型尼龙制品的表面浮纤

- 提高制品光泽度、改善外观

- 对尼龙产品的二次加工无影响

性能指标

颜色                                        白色

气味                                        无

加入流动性                            良好

密度                                     1.1g/cm3

外观                                    微粉颗粒状

产品应用

大幅提高尼龙制品的流动性。同时，还可以对制品的填料或玻璃纤维起到很好的分散作用，解决表面浮纤，提高制品表面光泽度，改善外观。

典型添加量0.3～0.7%（重量份数）

包装和贮存

25kg纸桶包装常温下贮存，请避免受潮、光照和直接长时间暴露于空气中

 玻纤增强尼龙简介：

在尼龙中添加玻璃纤维、增韧剂等共混材料的力学性能.结果表明随玻纤含量的增加,材料的拉伸强度、弯曲强度有大幅度的提高,冲击强度则较为复杂,增韧剂加入,材料的韧性大幅度的提高.添加30％～35％的玻纤,8％～12％的增韧剂,材料的综合力学性能。

PA66增强尼龙系列：

具有优良的耐磨性、耐热性及电性能，机械强度高，能自熄，尺寸稳定性良好，广泛应用于汽车工业产品、纺织产品、泵叶轮和一级精密工程部件。

PA6增强尼龙系列：

具有良好的耐磨性、耐热性、耐油性及耐化学药品性，还大大降低了原材料的吸水率和收缩率， 具有优良的尺寸稳定性及优异的机械强度。

应用实例

应用实例1：制备高玻纤含量（≥50%）的尼龙复合材料（数据来源于韩国某公司）

HyPer C100 的综合性能优于CBT-100 树脂、树枝状聚合物等，产品表面光洁度高、无鲨鱼皮和浮纤现象，对拉

伸强度、冲击强度等机械性能无影响。

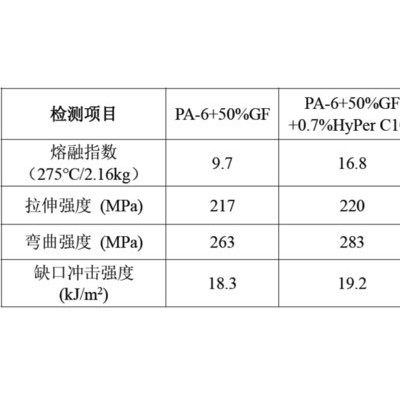

应用实例2：制备尼龙 50%玻纤的尼龙复合材料（数据来源于天津某上市公司）

HyPer C100 可使PA-6/PA-66 50%GF 体系的熔融指数提高80%，有效消除高玻纤增强尼龙表面浮纤问题，且拉

伸强度、弯曲强度和冲击强度均有所提高。

应用实例3：改性阻燃增强型尼龙-6（PA-6）（数据来源于上海某公司）

HyPer C100 可使阻燃型尼龙的熔融指数提高135%，而拉伸强度、弯曲强度和冲击强度并不下降。

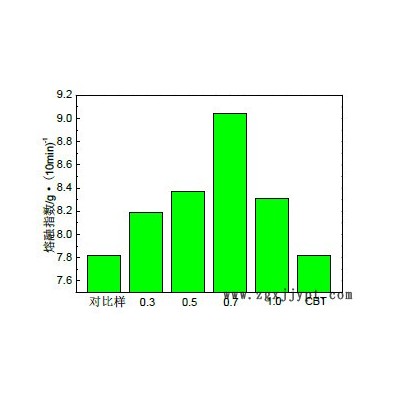

应用实例4：无机颜料铬黄/炭黑PP色母料的制备
参考配方：PP-T30S 74kg、铬黄/炭黑25kg 和腊粉5kg。
参考工艺：机筒温度190℃，主机转速281 rpm，喂料机转速28.9 rpm，熔体温度150℃。

HyPer C100 分散剂添加0.7%时效果，主机电流下降5.40%，机头压力降低17.50%，熔融指数提高24.36%，冲击强度提高19.30%，拉伸强度提高16.20%。

应用实例5：金属粉末分散剂和免喷涂材料

金属粉体与聚合物的相容性差，金属粉的导入致聚合物与金属粉复合材料成型塑件时，熔接痕更加明显，严重影响表观质量。仅添加0.7%HyPerC100**可解决ABS 3%铜粉/锌粉表面流痕问题，提高产品质量，不影响制品的其它性能。金属免喷涂塑料是一种新型的工程塑料，通过金属粉末填充塑料共混注塑成型直接获得具有金属光泽、高性能的塑料制品，可以减少产品后续的打磨、喷涂等污染环境的工艺，实现绿色注塑。产品被国内上海、江苏、广东、天津、四川、安徽等上市公司用于家电、汽车等领域。

·         武汉超支化树脂科技有限公司

·         联系人余阳阳：13387664256

·         电 话|027-67843199

·         传 真|027-67843199

·         地 址|湖北 武汉 洪山区 中南民族大学16栋631-633号
