PTFE密封电动蝶阀参数,电动蝶阀供应商,PTFE电动蝶阀批发,上海交德阀门
产品: 浏览次数:742PTFE密封电动蝶阀参数,电动蝶阀供应商,PTFE电动蝶阀批发,上海交德阀门
安装尺寸: 机械部
标准: 德标
单价: 面议
最小起订量: 1 个
供货总量: 1000 个
发货期限: 自买家付款之日起 天内发货
有效期至: 长期有效
最后更新: 2021-11-02 08:36

详细信息
安装尺寸 机械部
标准 德标
材质 铸钢
工作温度 高温
公称通径 100
规格 客户需求
结构形式 杠杆式
口径 DN25-1200
连接形式 法兰
流动方向 单向
驱动方式 电磁
适用介质
用途 调节
零部件及配件 配件
压力环境 高压
类型(通道位置) 二通式
品牌 上海交德阀门
型号 PTFE密封电动蝶阀
加工定制

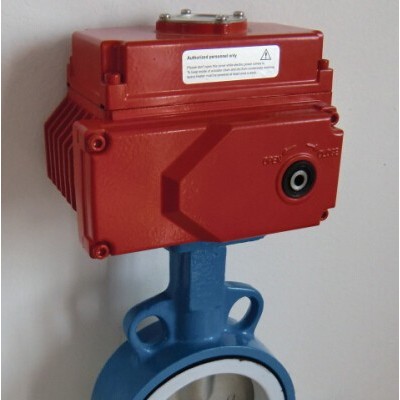

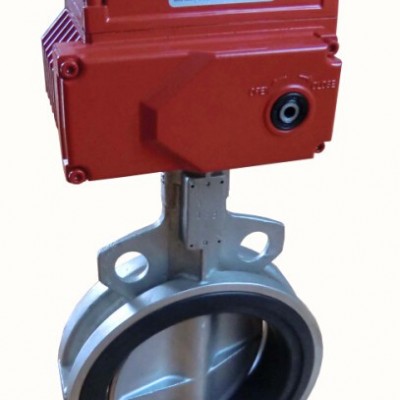

电动蝶阀(电动对夹蝶阀)

蝶阀标准规范

设计制造验收:ISO 10631—1991

阀门结构长度:ISO 5752—1988

阀门法兰连接:ISO 7005.2

阀门    检验:ISO/DIN 5208—1987

驱动装置连接:  ISO/DIN 5211—1982



蝶阀参数:

公称压力:PN0.6Mpa、PN1.0Mpa、PN1.6Mpa

连接方式:对夹、法兰连接

阀体材质:球墨铸铁、灰铸铁、铸钢、不锈钢

阀板材质:球铁镀镍磷、球铁覆尼龙、不锈钢(304、316、316L)、哈式合金

密封材料:橡胶NBR、三元乙丙EPDM(可选耐热、耐磨)、聚四氟乙烯PTFE

阀    杆:碳钢镀镍磷、416/304/316



详细介绍:

★ 阀体、阀板、阀轴同心结构设计,**双向气泡级密封

★ 无支架,外型结构紧凑,重量轻,体积小

★ 多种标准体系设计制造,使用多种连接法兰,互换性高,

★ 采用无销连接,使介质与金属完全隔离,维护简便易行

★ 无靠背设计保证了阀门安装完毕后不增加扭距

★ 电动执行器采用进口原部件,精密耐磨,回差极小,安全保证

★ 有双重限位、过热、过载保护(选择功能)

★ 免加油、免点检、防水防锈、且可减少电磁干扰

用途:本蝶阀适用于食品、饮料、医药、化工等纯净管路及工业环保、水处理、高层建筑、给排水管路作启闭或调节流量之用。

注明:PPL材料**高耐温290℃; 2、球阀的阀球材质型号一般可以不写,蝶阀的阀板需明。



技术参数

电动执行器选配: JERAY系列、ITQ系列

作用形式:  普通开关型、调节型(4~20mA)

环境温度:  -30℃~+70℃

电源电压:  AC220V、AC380V(其他定制AC24等)  50/60Hz

防护等级:  IP67、IP68可选



功能选项 (可选)

防 爆 型:   防爆等级:dⅡBT3/T4

信号反馈:  有源信号、S无源信号

带加热器:  可在潮湿环境中干燥执行器内元件(可选)

手动功能:  电动执行器带有手动开阀、关阀功能

调 节 型:  输入4~20mA信号,实现阀门调节功能

备注: 电动执行器参数请另参考所选配的电动执行器资料.


售后服务

本公司销售的所有产品一律按我司三包规则:如有质量问题,七天包换,一年保修,维身维修。

以下情况下不享受包退换货服务:

1. 客户自行拆机或撕毁,涂改机身所贴的易碎保修标贴,则视为主动放弃保修权利

2. 包修,包换期内发生商品外观磨损及附属配件缺少的

3. 非承担保修责任的第三方拆动,改装,改版造成损坏的

4. 由于人为原因造成的机器损坏,外力碰撞,坠落,等其他原因造成的个人失误。

5. 免费保修期外,我们提供有偿维修服务(只收成本配件费用)
