驼峰支撑_金属304 321 316L支撑板_塑料PP聚丙烯_CPVC驼峰式填料支承板

一、驼峰支撑结构优点

    驼峰支撑又名驼峰支撑板、驼峰支承板，全称为梁型气体喷射式填料支承板，是一种优良的散装填料支承装置，其主要优点是：

   （1）、驼峰支撑板其立体结构的支承板，有利于加大开孔面积，使开孔面积在99%左右，开孔率大于填料层的孔隙率；驼峰支撑板气液流道分开，气相通过支承板上的侧面开孔向填料层喷射，液相则通过支承板底部开孔流向下层填料，故气液通道畅通无阻，且分布均匀，还能避免气液间的相互夹带；

    （2）、使用驼峰支撑填料颗粒或碎片不易堵塞孔口，对于小于φ25的填料可在支承板上先整砌一层300mm高的大填料，再堆放小填料；

   （3）、安装驼峰支撑板可使整个塔内气、液分布良好，确保了较高的传质效率；板上被填料堵塞的部分被减小，且能有效通过含有悬浮固体粒子的液流，减小了填料被污染的速度。

   （4）、驼峰支承板上自由空间大，由于气、液通过不同的孔道，因而压降小，且与液体负荷无关；

   （5）驼峰支撑板气液处理能力大。气液通过不同孔道，避免了液体的再循环和夹带；

由于上述优点，驼峰支撑被愈来愈广泛采用。

二、驼峰支撑板主要材质及其结构

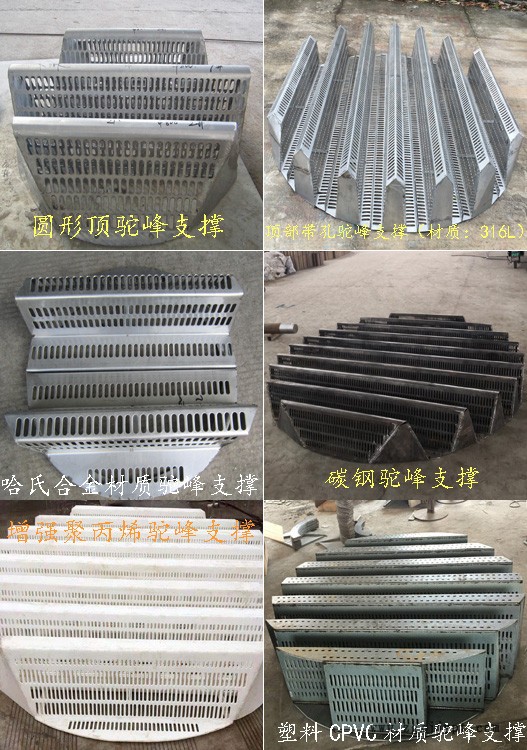

    驼峰支撑板材质有有不锈钢和塑料两种。如304、321、316、316L、聚丙烯、增强聚丙烯、CPVC、PVDF、艾格鲁聚丙烯等材质。产品刚性好，允许载荷大，能可靠地支撑加于其上的各种压力。

    产品的各种规格尺寸要求我向我公司索取行业标准《梁型气体喷射式填料支承板》（HG/T21512-95）.

    驼峰支承板由若干条支承梁元件组装而成，形状及结构见图。每条梁的宽度为290mm，高为250-300mm；各条梁底面间用定距凸台保持10mm左右的间隙供向下排液。梁上供气体喷出的用钢板冲压制成型的长条形侧孔孔尺寸应不使10mm填料漏下为宜，长条孔的尺寸，无论塔径大小，一律开设为12mm×45mm的长圆孔。支承板由多块梁型支承板拼装而成，为可拆结构，能从人孔进入塔内。

三、安装要求：

    不锈钢驼峰支撑支撑板安装前应清除其表面的油污、铁锈；主支承梁的装配定位：梁中心线应通过塔体在该处的横截面中心，其偏差不得超过±2mm；主支承梁安装后，其上表面与支承圈上表面应在同一水平面上，该水平度偏差应小于等于2mm.安装时注意首先装中间块，然后分装两边分布板。并采用卡板、卡子、螺栓螺母连接紧固好。

四、产品应用：

    驼峰支承板主要应用于填料吸收塔、洗涤塔、蒸馏塔等。如30万吨合成氨/年装置中二氧化碳填料吸收塔、溶剂再生塔均采用驼峰支撑板，主要针对承重、耐温和介质腐蚀性等条件。

   产品适用于直径φ300-φ6000mm散堆填料塔，对于不锈钢使用温渡为300℃以下，对于碳素钢支承板为使用温度为200℃以下.

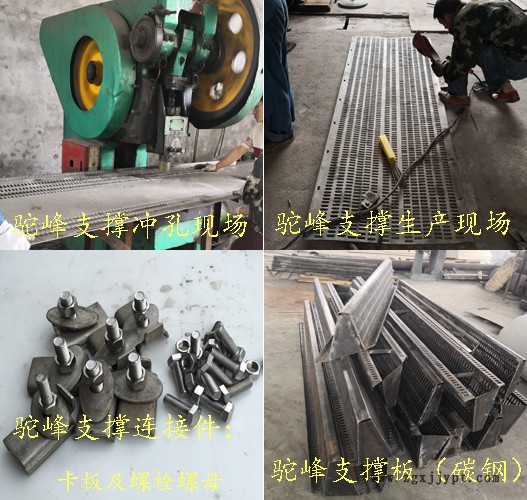

我公司驼峰支撑填料生产现场及配件卡子卡板、螺栓螺母图

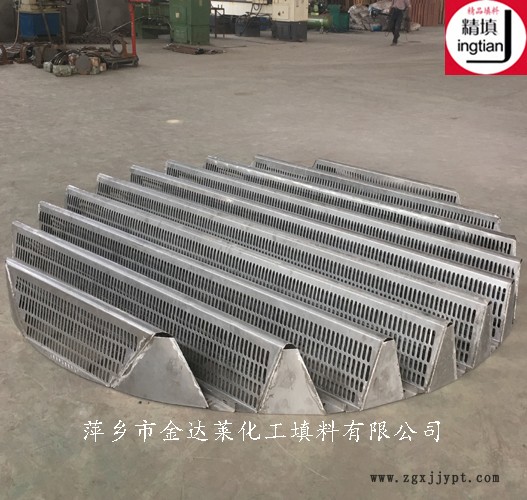

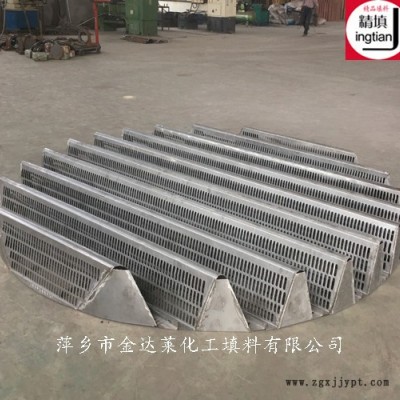

直径φ3米的材质为316L不锈钢驼峰支撑板（按行标图加工）

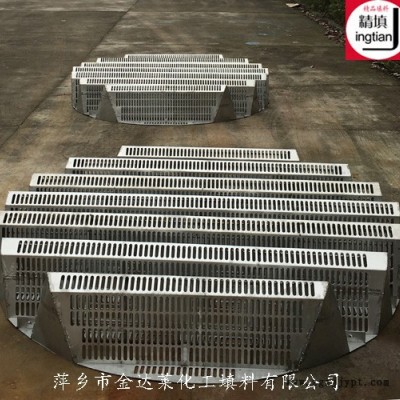

直径φ2200mm的材质为316L不锈钢驼峰支撑板（按天大图纸设计加工，顶部带孔）

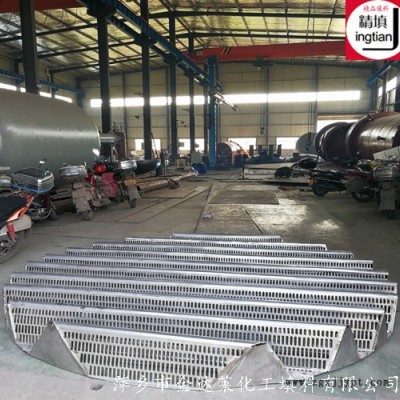

我公司加工的加厚型不锈钢304驼峰支撑板（规格DN2400mm）

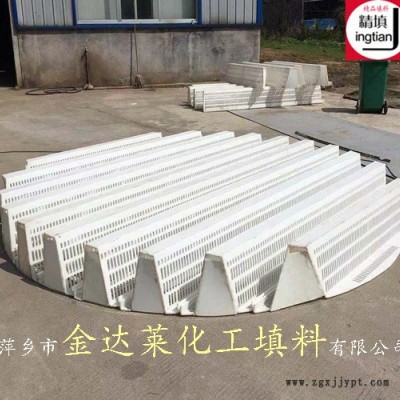

塑料聚丙烯驼峰支撑板

我公司加工的塑料CPVC驼峰支撑板
