| 材质 : | 石墨 | 作用 : | 轴用密封 |
| 品牌 : | 金丰 | 型号 : | 任意规格 |
| 厚度 : | 3.2-5 | 截面形状 : | O型 |
| 适用范围 : | 轴承,泵 | 性质 : | 耐高压 |
| 样品或现货 : | 现货 | 是否标准件 : | 标准件 |
| 是否进口 : | 否 | 使用压力 : | 1.0-1500 |
| 使用温度 : | 850 |
厂家直销 金属包覆垫片 包覆陶瓷纤维垫片 环保耐高温耐磨密封圈 任意规格金丰牌

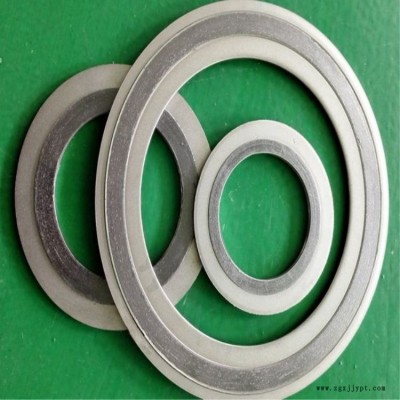

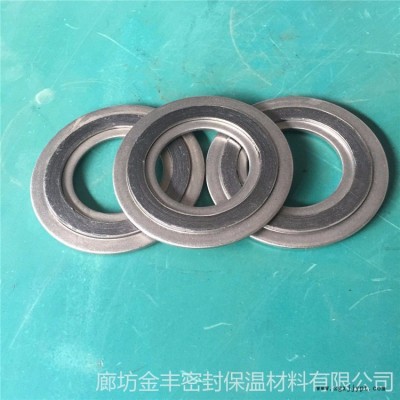

金属缠绕垫片（基本型）采用优质SUS304、SUS316（“V”形或“W”形) 金属带及其它合金材料与石墨、 、聚四氟乙烯、无 等软性材料相互重叠螺旋缠绕而成，在开始及末端用点焊方式将金属带固定。1.金属带
A. 采用厚度为0.15mm~0.25mm的08F0Cr13,0Cr18Ni19Ti,0Cr18Ni9Ti,00Cr18Ni10,0Cr18Ni12Mo2Ti, 00Cr17Ni14Mo2等冷轧钢带，或由供需双方协商 确定。
B. 金属带为预成型的V型或W型窄带，表面应光滑.洁净，不应有粗糙不平.裂纹.划伤.凹坑及锈斑等缺陷
C.不锈钢的硬度值HV≤200
2. 非金属带
A 非金属填充为特制的 带，柔性石墨带，聚四氟乙烯带，非石棉纤维带，及云母带等。带的厚度为0.3-1.0mm。
B. 特制 烧失量必须≤25%
C. 非金属带的氯离子含量≤100PPM
D.各类介质及各种非金属带的推荐使用温度及压力
介质 材料 |
| 石墨 | 非石棉 | 聚四氟乙烯 |
水类介质 | 600℃，CL 2500 | 550℃，CL 1500 | 350℃，CL 1500 | -200-260℃， CL 1500 |
油类介质 | 500℃，CL 1500 | 550℃，CL 600 | 350℃，CL 600 | -200-260℃， CL 600 |
气体介质 | 400℃，CL 600 | 550℃，CL 400 | 350℃，CL 400 | 200-260℃， CL 400 |
注：石墨在非氧化介质下，可使用到800℃。
材料 | 温度℃ | da工 作压力 | 适用介质 | 压缩率 % | 回弹率% | 应力松弛率% |
膨胀石墨 | -220--550 | 250 BAR | 腐蚀性介质 | 18--30 | ≥17 | ≤18 |
特制 带 | -200---600 | 18--30 | ≥19 | ≤28 | ||
聚四氟乙烯 | -200-- 250 | 100 BAR | 腐蚀性介质 | 18--30 | ≥15 | ≤13 |
无石棉材料 | -100--250 | 100 BAR | 一般气密性 | 18--30 | ≥19 | ≤28 |
云 母 | -150--800 | 100 BAR | 特高温 | 18--30 |
3.加强环除另有协议外，内加强环材料应与金属带材料相同，外加强环的材料选用A3钢，并防锈处理。
特殊材质缠绕垫片
采用321,双相钢，蒙乃尔,铟科镍,哈氏合金,钛等特殊不锈钢或合金材料作为缠绕钢带和内外环和高纯核级石墨、膨胀四氟、无 等非金属材料缠绕而成的缠绕垫片，用于各类耐高底温，内强腐蚀，强辐射等特殊工况条件下的法兰密封。
性能特点：能在各种超高温.低温循环交变，强腐蚀和强辐射各种极端苛刻条件下保持其优良的密封性能。
使用温度
石墨金属缠绕垫片使用温度-200-850℃
金属缠绕垫片使用温度-200-500℃
四氟金属缠绕垫片使用温度-200-260℃
标注
在订购缠绕垫时需向供方提供具体的标准、材质、公称通径、压力等级，或注明具体尺寸。
尺寸标示为：D1XD2XD3XD4
标准
常用的产品标准有：
· HG20610 化工部欧洲体系
· HG20631化工部美洲体系
· GB/T4622.2国家标准
· JB/T4719机械部标准
· SH3407 石油化工企业
· ASME B16.20 美标
· DIN 德标
· JIS B2404-1999 JIS TS-1998日标
· BS 3381-1999英标
其他
缠绕垫片使用压力：≤25MPa
缠绕垫片使用温度：-196℃-700℃(氧化性介质中不高于600℃)
预紧压力:Y=70.0±1Mpa
垫片系数:M=2.5~4.0
