| 产地 | 山东 |
|---|---|
| 出料粒度 | 可调节 |
| 电动机功率 | 75kw |
| 给料粒度 | 可定制 |
| 耗电 | 45kw |
| 类型 | 冲击式破碎机 |
| 驱动方式 | 电机 |
| 生产能力 | 可调节 |
| 适用物料 | 河卵石.黄岗岩.玄武岩.石英石.铁矿石.辉绿岩.煤阡石等 |
| 应用领域 | 冶金,选矿,矿业,建筑,建材 |
| 重量 | 可定制 |
| 最大进料边长 | 可调节 |
| 作用对象 | 石料.矿料.河石 |
| 粉碎程度 | 细碎机 |
| 品牌 | 金振重工 |
| 型号 | 各种型蛤齐全 |
| 加工定制 | 是 |

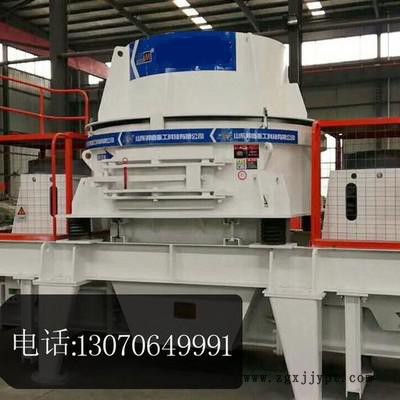

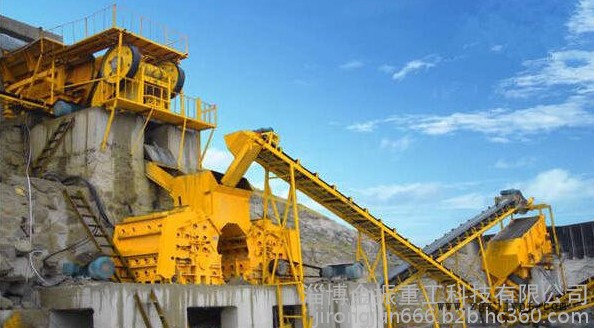

立轴式冲击破碎机，又叫PCL立轴细破碎机，也有人叫制砂机，都是一种破碎兼制砂的设备。pcl立轴细破碎机 是世界上广泛用于替代锥碎机、对辊机、球磨机的机型，具有结构合理，拆卸方便，破碎效率高等特点。该PCL破碎机出料粒度在3mm-8mm之间，出料粒度细小而均匀，且零件耐用性强，易损件少，其维护保养方便。能耗较传统破碎机能耗低，每小时产能在30-130吨之间，生产能力大。
工作原理
物料由进料斗进入破碎机，经分料器将物料分成两部分，一部分由分料器中间进入高速旋转的叶轮中，在叶轮内被迅速加速，其加速度可达数百倍重力加速度，然后以60-70米/秒的速度从叶轮三个均布的流道内抛射出去，首先同由分料器四周自收落下的一部分物料冲击破碎，然后一起冲击到涡支腔内物料衬层上，被物料衬层反弹，斜向上冲击到涡动腔的顶部，又改变其运动方向，偏转向下运动，从叶轮流道发射出来的物料形成连续的物料幕。这样一块物料在涡动破碎腔内受到两次以至多次机率撞击、摩擦和研磨破碎作用。被破碎的物料由下部排料口排出。和循环筛分系统形成闭路，一般循环三次即可将物料破碎成20目以下。在整下破碎过程中，物料相互自行冲击破碎，不与金属元件直接接触，而是与物料衬层发生冲击、磨擦而粉碎，这就减少了角污染，延长机械磨损时间。涡动腔内部巧妙的气流自循环，消除了粉尘污染。
优势
立轴式冲击破碎机在设计上与其它冲击设备一样依赖矿石与坚硬物体间溘然撞击，因此，它们与其它冲击破碎机有着共同的基本特点，其设计优于挤压式。这种上部给料，底部驱动的立轴式冲击破碎机，重量较轻，结构紧凑，非常便于在现有的或新的工作流程中进行安装。破碎腔内设有一凸耳装置，使得滞留物料有一安息角，破碎的物料先是朝上运动，然后通过物料流从转子排出。矿石—金属立轴式冲击破碎机的几何结构通过地减少所给定矿块与其它物料相撞击的次数以进步天然破碎效果。
矿料经给料器落入矿料分配器，该分配器在导向叶轮之间将物料均匀分配。假如进料口足够大，沿天然界面临矿物进行破碎可获得很高的粒度破碎比，并能出产出成形好的产品颗粒。该转子以极高的转速通过离心力将物料沿水平方向喷射到破碎腔内的冲击平面上。矿石—矿石破碎机在设计上其破碎率要比矿石—金属破碎机低，在采矿中其主要被用于料石的碎阶段，如球磨机前面。破碎的物料落入排料区，这就是冲击式破碎机的基本工作原理。
长处
本机可出产出成形好各种粒度的高质产品且出产率高。因此矿石—矿石破碎机是通过矿石间的互相摩擦、磨蚀和冲击来实现物料破碎的。叶轮将物料抛射到固定在破碎腔附近被称作砧铁的金属面上。其角度和间隔是根据特殊用途设定的以便取得的破碎率。该设备的缺点是给料粒度受到限制，因此不能被用于初破，通常用于二次破碎。另外，因为矿石—矿石相冲击，其磨损率要比矿石—金属立轴式冲击破碎机低，特别是在破碎磨蚀性较大的物料时。因此提高前辈的立轴式冲击破碎性能处理磨蚀性强的物料。破碎矿石的粒度比可通过调节转子的速度来控制。这是优于主要限于处理非磨蚀性物料其它类型冲击破碎机的一大特点。另外，在较易受磨损的部位，受损的部件非常小，因而可用硬金属制造，其用度较低。更提高前辈的矿石—矿石破碎机不仅可将物料送至转子以便在破碎腔内冲击破碎，还可将较多的物料直接送至破碎腔，通过转子传送物料进行冲击破碎。立轴式冲击破碎机主要是采用皮带驱动中央立轴使装有垂直导向装置的扁平部件滚动。
立轴式冲击破石机的本钱费较低。每一块砧铁是固定的。采用天然破碎法来破碎铁矿可将其破碎成像黄金一样的金属微粒。
工作性能
⒈河卵石、山石（石灰石、花岗岩、玄武岩、辉绿岩、安山岩等）、矿石尾矿、石屑的人工制砂。
⒉建筑骨料、公路路面料、垫层料、沥青混凝土和水泥混凝土骨料的生产。
⒊工程领域的水利水电、高等级公路、高速公路、高速铁路、客运专线、桥梁、机场跑道、市政工程、高层建筑的机制砂生产和石料整形。
⒋矿业领域的磨矿前段细碎工艺，建材、冶金、化工、矿山、耐火材料、水泥、磨料等行业的物料破碎。
⒌高磨蚀性和二次解体破碎，火电、冶金行业的除硫，钢渣、建筑垃圾破碎等环保项目。
⒍玻璃、石英砂和其他高纯度材料的生产。
工作特点
⑴结构简单、造价低兼；
⑵高效节能、破碎效率高；
⑶具有细碎、粗磨功能；
⑷通过非破碎物料能力强，受物料水份影响小，含水量可达8%；
⑸可破碎中硬、特硬物料（如刚玉、烧结铝钒土等）；
⑹产品呈立方体，铁污染小；
⑺叶轮及涡动破碎腔内的物料自衬大幅度减少磨损件费用和维修工作量；
⑻操作维修、安装方便；
⑼工作噪间低于75分贝（dB级）；
⑽重量轻，安装方式多样，可移动式安装等特点。
11） 本机是九十年代开发的新型中、细碎石设备，也是上广泛用于替代锥碎机、对辊机、球磨机的机型。
12） 结构新颖、独特、运转平稳。
13） 能量消耗小、产量高、破碎比大。
14） 设备体积小、操作简便、安装和维修方便。
15） 具有整形功能、产品呈立方状、堆积密度大。
16） 生产过程中，石料能形成保护底层，机身无磨损，经久耐用。
17） 少量易磨损件用特硬耐磨材质制成，体积小、重量轻、便于更换配件。
技术特点
⒈破碎效率高，具有细碎、粗磨功能；
⒉结构简单、安装、维修方便、运行成本低；
⒊通过非破碎物料能力强，受物料水份含量影响小，含水份可达8%；
⒋产品粒形优异，呈立方体，针片状含量极低，适宜骨料整形、人工制砂及高等级公路骨料生产；
⒌产品堆积密度大，铁污染极小。
技术参数
| 型 号 | 入料粒度（㎜） | 转速（r/min) | 通过量（t/h) | 电机功率（kw) | 外形尺寸（L×W×H)(mm) | 重量（kg) |
| Ⅵ-3000 | 45 （70） | 1760-2210 | 30-60 | 55-90 | 3080×1757×2126 | ≤5555 |
| Ⅵ-4000 | 55 （70） | 1550-1940 | 50-90 | 110-150 | 4100×1930×2166 | ≤7020 |
| Ⅵ-5000 | 65 （80） | 1330-1670 | 80-150 | 150-220 | 4300×2215×2427 | ≤11650 |
| Ⅵ-6000 | 70（100） | 1190-1490 | 120-250 | 220-320 | 5300×2728×2773 | ≤15100 |
| Ⅵ-7000 | 70（100） | 1050-1310 | 180-350 | 264-400 | 5300×2728×2863 | ≤17090 |
| Ⅵ-8000 | 70（100） | 1330-1670 | 250-380 | 320-440 | 5500×2565×3178 | ≤18495 |
| Ⅵ-8000（Ⅱ） | 80（150） | 940-1170 | 320-600 | 440-560 | 6000×3022×3425 | ≤24610 |
| Ⅵ-9000 | 100（150） | 880-1100 | 400-1000 | 630-740 | 6200×3300×3890 | ≤33100 |
| 型号 规格 | 入料 (mm) | 功率 (KW) | 叶轮 转速 (r/min) | 处理量 (t/h) | 外形 尺寸 (mm) | 重量（包括电机） (kg) |
| HX-600 | 35 | 55 | 2000-3000 | 12-30 | 2500×1620 ×2600 | 5600 |
| HX-750 | 45 | 75 | 1500-2500 | 25-55 | 2700×1760 ×2800 | 7600 |
| HX-900 | 50 | 150 | 1200-2000 | 55-100 | 3900×2000 ×3070 | 12600 |
| HX-1050 | 60 | 180 | 1000-1700 | 100-160 | 4600×2350 ×3450 | 17300 |
| HX-1250 | 60 | 320 | 850-1450 | 160-300 | 4500×2400 ×3700 | 22500 |
| HX-1350 | 60 | 400 | 800-1193 | 200-360 | 5200×2700 ×3800 | 27600 |
| 型 号Model | 给料尺寸Max Feed Size（mm） | 叶轮转速Speed of Rotor（r/min） | 通过量Capacity（t/h） | 电机功率Motor Power（kw） | 重量Weight（kg） |
| Ⅵ-1000 | 30（50） | 2800-3200 | 3-10 | 7.5-22 | 2.8 |
| Ⅵ-2000 | 40（60） | 2000-2500 | 8-35 | 11-45 | 4.2 |
| Ⅵ-3000 | 45（70） | 1700-2000 | 20-60 | 30-90 | 6.8 |
| Ⅵ-4000 | 55（70） | 1400-1620 | 45-90 | 90-150 | 10.2 |
| Ⅵ-5000 | 65（80） | 1330-1530 | 80-150 | 150-264 | 12.6 |
| Ⅵ-6000 | 80（100） | 1200-1400 | 90-200 | 180-320 | 18.6 |
| Ⅵ-7000 | 80（100） | 1000-1200 | 140-250 | 264-400 | 22.2 |
| Ⅵ-8000 | 100（150） | 1000-1100 | 200-310 | 320-500 | 27.8 |
| Ⅵ-8000Ⅱ | 100（150） | 1000-1100 | 250-390 | 500-630 | 29.8 |
| Ⅵ-9000 | 110（150） | 900-1000 | 310-480 | 630-740 | 36.1 |
操作规程
1、开车前检查涡动腔观察门是否关紧，以防止物料从涡动腔观察门冲出，发生危险。
2、检查叶轮旋转方向，从入料口方向看。叶轮应逆时针方向转动，否则应调整电动机接线。
3、破碎机与输送设备的启动顺序为：排料→破碎机→给料破碎机必须空载启动，待破碎机运转正常后方可给料。停机顺序与开机顺序相反。
4、入料颗粒严格按规定要求，禁止大于规定物料进入破碎机，否则，会引起叶轮的不平衡及叶轮过分磨损，基至造成堵塞叶轮通道及中心入料管，使破碎机不能正常工作，发现过大块入料应及时排除。
5、排料设备停动时，应及时停止给料，否则，会造成压死叶轮，烧毁电动机。
6、给料力求连续均匀。
7、破碎机运转过程中，不得有剧烈振动和异常噪声，否则，应停车检查。
8、机器的润滑润滑为干油润滑方式，采用美孚车用润脂特级，加入量为轴承空腔的1/2-2/3，破碎机每工作一班时，添加适量润滑
