| 产地 | 江苏 |
|---|---|
| 工作温度 | 高温 |
| 显示方式 | 数字式 |
| 结构型式 | 台式 |
| 品牌 | JETHLEY吉事励 |
| 型号 | DS1010-1000V10A |

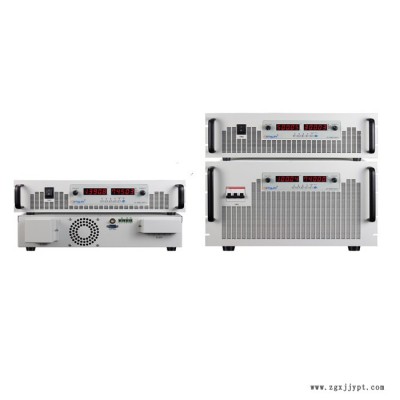

DS1000系列直流电源是采用PWM技术的高频开关式直流电源，模块化设计，采用先进的DSP数字控制技术，确保直流电源输出的高精度、低纹波、电压电流动态响应速度快，且效率高达93%；与传统的可控硅电源相比较，高频开关式直流电源具有体积小，重量轻，纹波小，功率因数高、稳定性好等优点，特别是高电压输出稳定性尤其明显；产品主要定位于电子电力生产、蓄电池行业、PCB板制造行业及通讯、PLC供电、机电老化试验、研究单位、实验室对高精度直流电源的需求,用于替代进口中大功率直流电源产品。
产品特点：
◇输出电压、电流、功率可以从零到全范围可设定；
◇恒定电压、 恒定电流、恒定功率之使用， 可自动交叉变换， 维持控制与保护兼顾特性；
◇LED显示，5位数字电压、电流显示；
◇并机功能：外置M&S主-从并机端口，单机可通过系统设置任意切换主-从机，支持200台同型号产品并机；
◇通讯接口： RS485、RS485、GPIB多种通讯接口可选，MODBUS-RTU标准通讯协议，标配0-5V模拟量信号接口；
◇稳压精度高、 纹波电压低；
◇具有过压、 过流、 过温、 短路保护功能；
◇输入输出隔离。
产品原理：
产品应用：
◇LED、节能灯等灯具测试及老化◇开关电源、电源适配器 ◇电容器、电阻、继电器、晶体管、传感器等电子器件
◇光伏、逆变器测试老化 ◇航空航天、国防军工 ◇电动车电机、控制器、直流马达测试及老化
◇电解、电镀、腐蚀铝箔加工等 ◇液晶屏、触摸屏等显示器 ◇汽车电子、直流电机、电机控制器、点烟器、影音测试老化等
产品规格：
| 型号 Model | DS1010 | ||
| 功率Power | 10KW | ||
| 制作方式Working | 开关PWM | ||
| 输入INPUT | 相数Phase | 3φ4W+PE 三相四线+PE | |
| 电压Voltage | 380V±15% | ||
| 频率Frequency | 47HZ-63HZ | ||
| 输出OUTPUT | 电压Voltage | 电流Current | |
| 1000VDC | 10A | ||
| 电流纹波 rms Voltage Ripple | 0.2%FS(满量程)电压 | ||
| 电流纹波 rms Current Ripple | 0.2%FS(满量程)电压 | ||
| 电源调整率 Line Regulation | ±0.1%FS | ||
| 负载调整率 Load Regulation | ±≤0.5%FS | ||
| 效率 Effciency | ≥93% | ||
| 电压解析度 Voltage Resolution | Vo＜1000:0.1V；Vo≥1000V:1V | ||
| 电流解析度 Current Resolution | 输出100A＞Io≥10A:分辨率0.01A； 输出1000A＞Io≥100A:分辨率0.1A； 输出Io≥1000A:分辨率1A。 | ||
| 显示LED Display | 五位数字表电压V,电流I | ||
| 设定 项目 | 电压调节 CV | 0-100额定电压可调 | |
| 电流调节 CC | 0-100额定电流可调 | ||
| 功率调节 CP | 0-100额定功率可调 | ||
| 测量 | 电压 Voltage | ±0.2%FS+5dgt | |
| 电流 Current | ±0.1%FS+5dgt | ||
| 功率 Wattage | ±0.2%FS+5dgt | ||
| 保护Protection | 过压Over Voltage 过流Over Current 过温 Over Temp 短路Short Circuit | ||
| 负载特性Load speciality | 适用各种负载 | ||
| 电磁兼容 EMC | 输入EMI滤波器 | ||
| 通讯接口Interface | RS485/RS232C | ||
| 绝缘电阻Insulation | 输入对机壳 20MΩ 500VDC , 输出对机壳 20MΩ 500VDC | ||
| 耐压 Pressure resistance | 输入对机壳 1500VAC 1分钟 , 输入对输出 1500VAC 1分钟 | ||
| 冷却方式 Cooling | 风扇强制冷却 | ||
| 运行环境 Environment | -10~45℃ 10-90%RH(不结露) | ||
| 重量 Weight(Kg) | 15 | ||
| 体积W×H×D(mm) | 483W×89H×500D | ||
选型手册：
