| 厂家 | 荷兰DSM |
|---|---|
| 销售方式 | 品牌经销 |
| 用途级别 | 增强级 |
| 品牌 | 荷兰帝斯曼 |
| 加工级别 | 注塑级 |
| 特性级别 | 阻燃级,增强级,热稳定性 |
Stanyl? TS256F6 聚酰胺 46 30% 玻璃纤维增强材料 DSM Engineering Plastics 产品说明： Stanyl? TS256F6是一种聚酰胺 46（尼龙 46）材料,含有的填充物为30% 玻璃纤维增强材料。 该产品在亚太地区有供货,。
Stanyl? TS256F6的主要特性有:
阻燃/额定火焰 Flame Retardant 耐潮性 Stanyl? TS256F6 物性表
基本信息
| 黄卡编号 | E47960-240070 E172082-225875 |
| 填料/增强材料 | 玻璃纤维增强材料, 30% 填料按重量 |
| 添加剂 | 阻燃性 |
| 特性 | 吸水低或不吸水 阻燃性 |

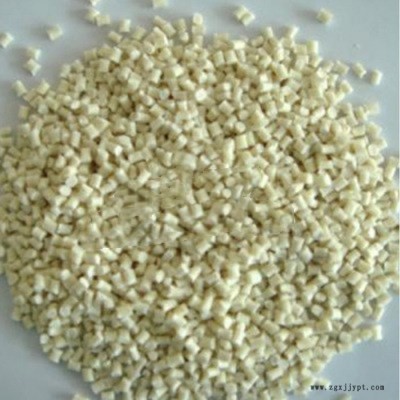

| 形式 | 粒子 |
物理性能额定值单位制测试方法
| 密度 | 1.56 | g/cm3 | ISO 1183 |
| 收缩率 | ISO 294-4 | ||
| 垂直流动方向 | 1.0 | % | ISO 294-4 |
| 流动方向 | 0.30 | % | ISO 294-4 |
| 吸水率 (平衡, 23°C, 50% RH) | 1.5 | % | ISO 62 |
机械性能额定值单位制测试方法
| 拉伸模量 | 12000 | MPa | ISO 527-2 |
| 拉伸应力 (断裂) | 170 | MPa | ISO 527-2 |
| 拉伸应变 (断裂) | 2.0 | % | ISO 527-2 |
| 弯曲模量 | 10000 | MPa | ISO 178 |
冲击性能额定值单位制测试方法
| 简支梁缺口冲击强度 | ISO 179/1eA | ||
| -30°C | 8.0 | kJ/m2 | ISO 179/1eA |
| 23°C | 8.0 | kJ/m2 | ISO 179/1eA |
热性能额定值单位制测试方法
| 热变形温度 (1.8 MPa, 未退火) | 290 | °C | ISO 75-2/A |
| 熔融温度 1 | 295 | °C | ISO 11357-3 |
| 线形热膨胀系数 | ISO 11359-2 | ||
| 流动 | 2.0E-5 | cm/cm/°C | ISO 11359-2 |
| 横向 | 8.0E-5 | cm/cm/°C | ISO 11359-2 |
电气性能额定值单位制测试方法
| 体积电阻率 | > 1.0E+15 | ohms·cm | IEC 60093 |
| 介电强度 | 30 | kV/mm | IEC 60243-1 |
可燃性额定值单位制测试方法
| 可燃性等级 | IEC 60695-11-10, -20 | ||
| 0.750 mm | V-0 | IEC 60695-11-10, -20 | |
| 1.50 mm | V-0 | IEC 60695-11-10, -20 |
注射额定值单位制
| 干燥温度 | 80.0 | °C | |
| 干燥时间 | 4.0 到 8.0 | hr | |
| 料筒后部温度 | 280 到 320 | °C | |
| 料筒中部温度 | 300 到 320 | °C | |
| 料筒前部温度 | 300 到 320 | °C | |
| 射嘴温度 | 300 到 320 | °C | |
| 加工（熔体）温度 | 305 到 320 | °C | |
| 模具温度 | 80.0 到 120 | °C | |
| 注射速度 | 中等偏快 | ||
| 背压 | 2.00 到 10.0 | MPa | |
| 螺杆压缩比 | 2.5:1.0 |
