| 标准 | 国标 |
|---|---|
| 材质 | 碳钢 |
| 工作温度 | 高温 |
| 公称通径 | DN15-200 |
| 结构形式 | 固定球球阀 |
| 连接形式 | 法兰 |
| 流动方向 | 双向 |
| 驱动方式 | 手动 |
| 适用介质 | 各种高腐蚀化学介质 |
| 用途 | 截止 |
| 作用对象 | 泵、水、管道、容器等 |
| 零部件及配件 | 主体、付体、带杆球体、填料箱、密封圈、填料压盖、填料、手柄 |
| 压力环境 | 常压 |
| 类型(通道位置) | 三通式 |
| 品牌 | 华昊 |
| 型号 | ZG325 |
靖江华昊化工设备制造有限公司品质生产和销售（批发）衬氟阀门系列之球阀衬F46、40、PFA 三通球阀。

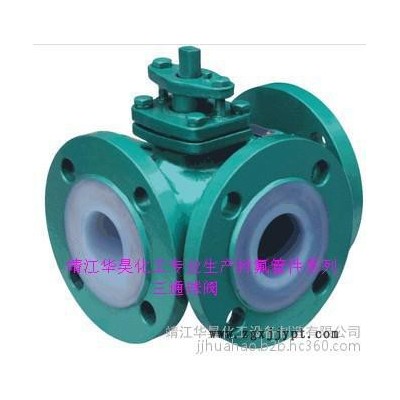

三通球阀
靖江华昊化工生产的衬三通球阀的基本信息：
中文名称：三通球阀 外文名称：Three way ball valve
主要结构：T型三通、L型三通、X型三通 密封结构：全包/半包、全衬/半衬
密封形式：软密封、硬密封 主要特点：多通道切断/连接、方向转换等
驱动方式：手动、气动、电动 连接方式：夹箍、焊式、法兰、螺纹、由任| 三 通 球 阀 | |||||||||||
| 主要零件材料 | |||||||||||
| 零件名称Parts name | 材质Material | ||||||||||
| 主体Main | ZG325衬1iningF46、F40、PFA | ||||||||||
| 付体Appendages | ZG325衬1iningF46、F40、PFA | ||||||||||
| 带杆球体－－Ball | ZG325外包outsourcingF46 | ||||||||||
| 填料箱Fill me | 45#衬1iningF46 | ||||||||||
| 密封圈Seal | F4 | ||||||||||
| 填料压盖Packing gland | FA3 | ||||||||||
| 填料Packing | F4 | ||||||||||
| 手柄Handle | A3 | ||||||||||
| 主要性能规范 | |||||||||||
| 公称压力 Nominal pressure | 试验压力Test pressure | 工作压力 Work pressure | 工作温度 Temperature | ||||||||
| 密封Seal | 强度Strength | ||||||||||
| 10kgf/cm2 | 10kgf/cm2 | 15kgf/cm2 | 10kgf/cm2 | -80℃～+200℃ | |||||||
| 主要外形尺寸及连接尺寸 | |||||||||||
| 公称通径 Nominal diameter | 尺 寸 Size | ||||||||||
| L | D | D1 | D2 | B | F | Z-Φ | L0 | H | |||
| 15 | 130 | 95 | 65 | 45 | 14 | 3 | 4-Φ14 | 180 | 104 | ||
| 20 | 140 | 105 | 75 | 55 | 16 | 3 | 4-Φ14 | 180 | 104 | ||
| 25 | 160 | 115 | 85 | 65 | 16 | 3 | 4-Φ14 | 180 | 104 | ||
| 32 | 165 | 135 | 100 | 78 | 18 | 3 | 4-Φ18 | 200 | 115 | ||
| 40 | 180 | 145 | 110 | 85 | 18 | 3 | 4-Φ18 | 200 | 125 | ||
| 50 | 200 | 160 | 125 | 100 | 20 | 3 | 4-Φ18 | 250 | 132 | ||
| 65 | 220 | 180 | 145 | 120 | 20 | 3 | 4-Φ18 | 250 | 148 | ||
| 80 | 250 | 195 | 160 | 135 | 22 | 3 | 8-Φ18 | 300 | 165 | ||
| 100 | 280 | 215 | 180 | 155 | 24 | 3 | 8-Φ18 | 350 | 180 | ||
| 125 | 320 | 245 | 210 | 185 | 26 | 3 | 8-Φ18 | 600 | 230 | ||
| 150 | 360 | 280 | 240 | 210 | 26 | 3 | 8-Φ23 | 800 | 283 | ||
| 200 | 400 | 335 | 295 | 265 | 28 | 4 | 8-Φ23 | 1200 | 325 | ||
靖江华昊化工品质供应的三通球阀的特点：
1、气动三通球阀、三通球阀在结构上采用一体化结构，4面阀座的密封型式，法兰联接少，可靠性高，设计实现了轻量化
2、三通球阀使用寿命长，流通能力大，阻力小
3、三通球阀按作用式分单作用和双作用两种型式，单作用式的特点是一旦动力源发生故障时，球阀将处于控制系统要求的状态
球阀和闸阀是同属一个类型的阀门，区别在它的关闭件是个球体，球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。 球阀在管路中主要用来做切断、分配和改变介质的流动方向。球阀是被广泛采用的一种新型阀门。靖江华昊化工销售的三通球阀的工作方式：
L型流道的三通4面阀座球阀，采用2面阀座。主要用于流路的换向。
T型流道的三通4面阀座球阀，采用4面阀座，受力平衡，保证闭止通道上可靠密封。主要用于分流、混流、换向以及三通道的完全开放。
靖江华昊化工品质供应的三通球阀的优点：
1． 流体阻力小，其阻力系数与同长度的管段相等。
2． 结构简单、体积小、重量轻。
3． 紧密可靠、密封性好，在真空系统中也已广泛使用。
4． 操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5． 维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6． 在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
7． 适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。
高平台球阀按其通道位置可分为直通式，三通式和直角式。后两种球阀用于分配介质与改变介质的流向。靖江华昊化工可根据客户要求加工形状特殊的各种非标衬四氟制品,如大口径(≤DN800)非标加长弯头、大口径不规则衬四氟三通、四通、五通及多支管全模压非标配件。管线配置我们可根据客户要求提供L=4000～100范围内各种长度直管、国标弯头、三通、四通、异径管等配件或根据客户提供的管线图分解制造；同时我们还免费现场设计和测绘，确保客户现场安装准确无误。除提供完整的成品外，客户还可以来料加工（为保证衬四氟质量**，请焊制钢件前电话沟通选用钢管的壁厚、外径等参数，以确保四氟管与钢管级配合理；弯头、三通、大小头请确认其中心高尺寸，尽可能按**现行标准制作，我们有根据**标准参数制作的成套模具，降低制造成本，为客户节约工程造价。）
