| 测量范围 | 500（KN） |
|---|---|
| 测量精度 | ±0.5% |
| 产地 | 济南 |
| 负荷 | 500KN |
| 拉伸速度 | 0-500（mm/min） |
| 类型 | 拉力试验机 |
| 适用范围 | 包装,医疗,食品,汽车工业,机械,电气 |
| 售后服务 | 一年保修 |
| 品牌 | 华衡 |
| 型号 | WDW |
| 拉伸空间 | 700（mm） |
| 起批量 | 1台 |

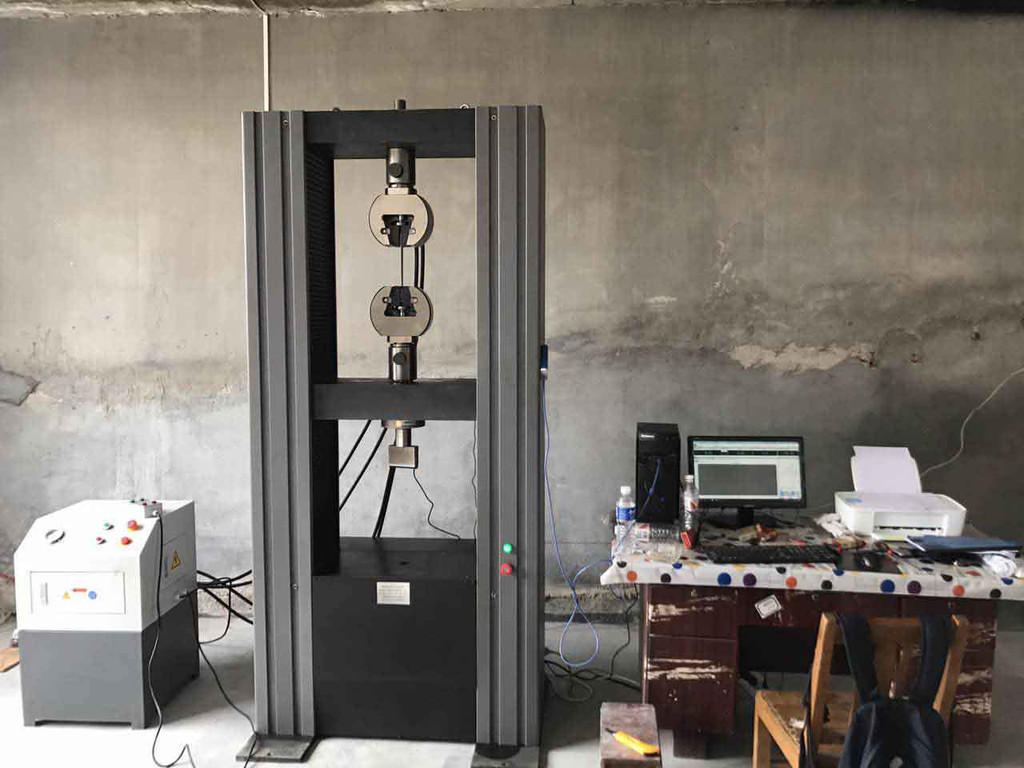

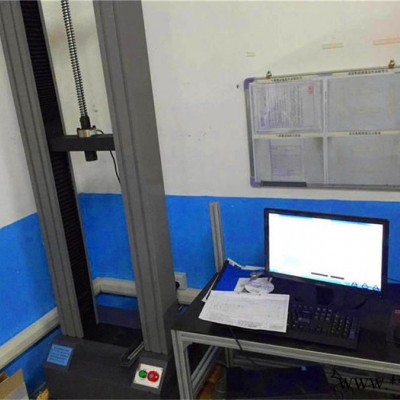

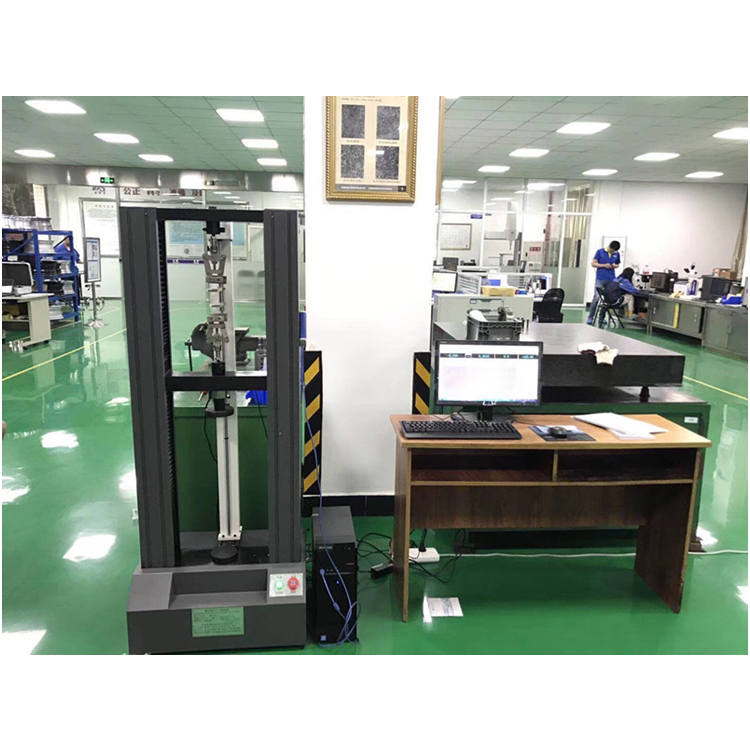

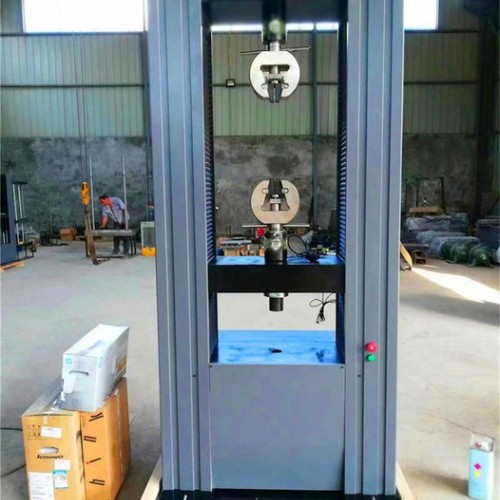

该拉力试验机采用交流伺服电动机和交流伺服调速系统作为动力源；采用先进的芯片集成技术，专业设计的数据采集放大和控制系统，试验力、变形的放大、A/D转换过程实现了控制和显示的全数字化调整。本机可对各种金属、非金属及复合材料进行力学性能测试和分析研究，广泛应用于航空航天、石油化工、机械制造、电线、电缆、纺织、纤维、塑料、橡胶、陶瓷、食品、医药包装、铝塑管、塑料门窗、土工布、薄膜、木材、纸张、金属材料及制造业，可根据GB、JIS、ASTM、DIN、ISO等标准自动求取最大试验力值、断裂力值、屈服强度、上下屈服强度、抗拉强度、抗压强度、断裂延伸率、拉伸弹性模量、弯曲弹性模量等试验数据。
| 产品型号 | WDW-10 | WDW-20 | WDW-50 | WDW-100 | WDW-200 | WDW-300 | ||
| 最大试验力 | 10 | 20 | 50 | 100 | 200 | 300 KN | ||
| 试验力 测量范围 | 最大试验力的2%--100 | |||||||
| 试验力分辨力 | 1/300000(全程不分档或等效6档) | |||||||
| 试验力 示值精度 | 优于示值±1% | |||||||
| 横梁位移测量 | 分辨率高于0.0025mm | |||||||
| 变形测量精度 | ±0.5% | |||||||
| 试验速度范围 | 0.01—500mm/min,无级调速 | |||||||
| 速度控制精度 | ±1%(0.01~10mm/min); ±0.5%(10~500mm/min) | |||||||
| 恒力、恒变形 恒位移控制范围 | 设定值<10%FS时,设定值的±1.0%以内 设定值≥10%FS时,设定值的±0.1%以内 | |||||||
| 变形速率 控制精度 | 速率<0.05%FS时为±2.0%设定值内 速率≥0.05%FS时为±0.5%设定值内 | |||||||
| 夹具 | 形式 | 楔形夹具体 | ||||||
| 平钳口 | 0-7mm | 0-14mm | 0-20mm | |||||
| 圆钳口 | φ4-φ9mm | φ4-φ14mm | φ9-φ26mm | φ9-φ32mm | ||||
| 最大拉伸空间 | 600mm | |||||||
| 最大压缩空间 | 700mm | |||||||
| 有效试验宽度 | 400mm | 570mm | ||||||
| 整机电源 | 单相,220V±10%,50Hz | 三相,380V±10%,50Hz | ||||||
1简介

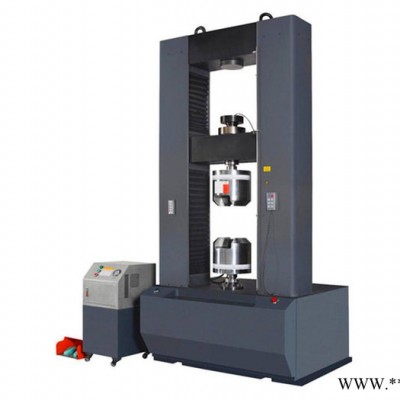

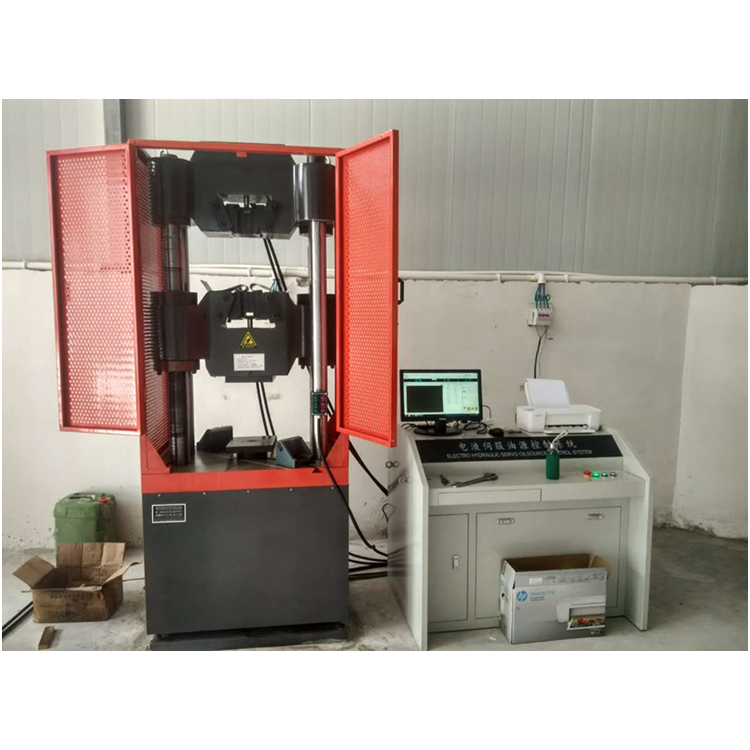

微机控制电液伺服拉力试验机主机采用油缸下置式主机，采用微机控制和显示功能！主要用于金属、非金属的拉伸、压缩、弯曲和剪切试验。适用于冶金、建筑、轻工、航空、航天、材料、大专院校、科研单位等领域。试验操作和数据处理符合GB228-2002《室温材料 金属拉伸试验方法》的要求。
2 方案描述
2.1 主机
主机采用油缸下置式主机，拉伸空间位于主机的上，压缩、弯曲试验空间位于主机上方下横梁和工作台之间。
2.2 传动系统
2、3下横梁升降电机经减速器、链传动机构、丝杠副传动，实现拉伸、压缩空间的调整
2.4 控制系统
1） 全数字控制系统，代表了控制系统发展的高水平，实现了试验力、试样变形、活塞位移和试验进程的闭环控制,具有等速应力、等速应变、等速试验力、等速位移、试验力保持、位移保持等控制功能以及试验力，峰值、试样变形、活塞位移、试验曲线的屏幕显示功能，全鼠标输入操作和控制模式智能设置专家系统，实现了控制模式的任意设置和各种控制方式之间的平滑切换，使系统具有大的灵活性。
2） 可以按GB228-2002《室温材料 金属拉伸试验方法》的要求完成试验的数据处理。试验过程能够模拟再现和试验数据的再分析。
3） 基于WindowsXP操作系统的试验软件，全数字程控放大器保证调零、传感器标定全部由计算机自动进行，可对使用者实行分权限管理，具有多种图形显示窗口和单位换算功能。
试验数据以数据库化管理，可以进行网络数据库通讯和管理。
2.5 安全保护装置
a） 当试验力超过每档大试验力的2%-5%时，过载保护，系统卸荷。
b） 当活塞升起达到上极限位置时，行程保护，油泵电机停机。
2.6 附具
全套附具包括：拉伸附具，压缩附具，弯曲附具。
2.7 其他
安装调试工具，密封件，使用说明书，合格证，装箱单等见随机技术文件。
3主要性能技术指标
3.1 大试验力：300KN 600KN 1000KN 2000 kN；
3.2 试验力测量范围：2%-100 ；
3.3 试验力示值精度： ±1%；
3.4 活塞大移动速度：50 mm/min；
活塞行程：不小于250 mm；
3.5 位移测量分辨力：0.01 mm；
3.6 位移测量示值精度：±1%；
3.7 大拉伸试验空间：不小于 600 mm
3.8 大压缩空间： 不小于 550 mm
3.9 扁试样夹持厚度： 0-50 mm
3.10 夹持宽度： 125mm
3.11 圆试样夹持直径：φ15-φ65 mm
3.12 压盘尺寸：204×204 mm
3.13 夹紧方式：液压夹紧
3.14传感器：油压传感器
