| 加工定制 : | 否 | 产品类型 : | 全新 |
| 配件类型 : | 渠道衬砌机 | 适用领域 : | 农业 |
| 品牌 : | 山东巨科 | 售后服务 : | 5 |
| 型号 : | U型渠 | 等级 : | 20 |
RWCQY渠道基层(水泥土)衬砌机技术参数
行走速度 0-5m/min
压实宽度 1400mm
行走电机 2x2.2 kw
单个滚筒激振力 12-18kn
桁架
单个滚筒驱动功率 5.5kw
适应坡长(m) 根据客户需要
送料速度 1.6m/sec
适应坡比 根据客户需要
振实牵引速度 3m/min
升降装置 液压升降/电动机械升降
运行模式 手动
行走装置：
行走模式 轨道行走
主要电气元件 OMRON / SIEMENS/LS
滚轮直径 φ230 mm
总功率 根据配置计算

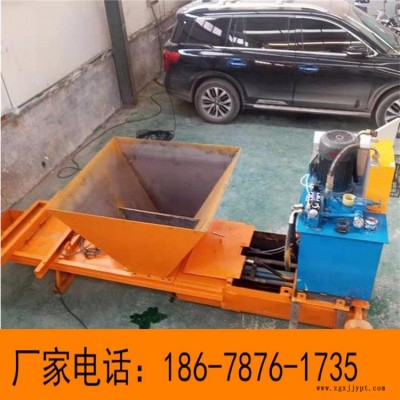

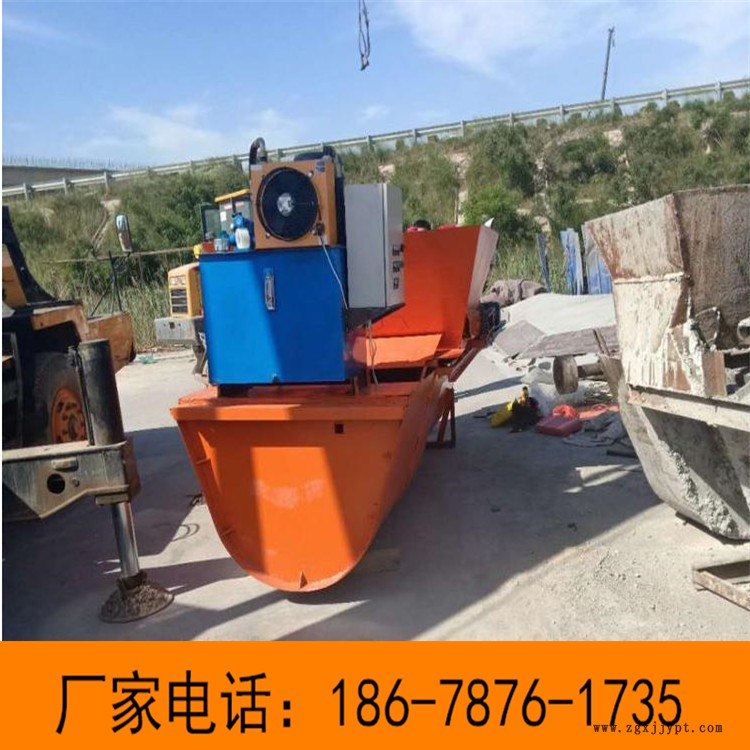

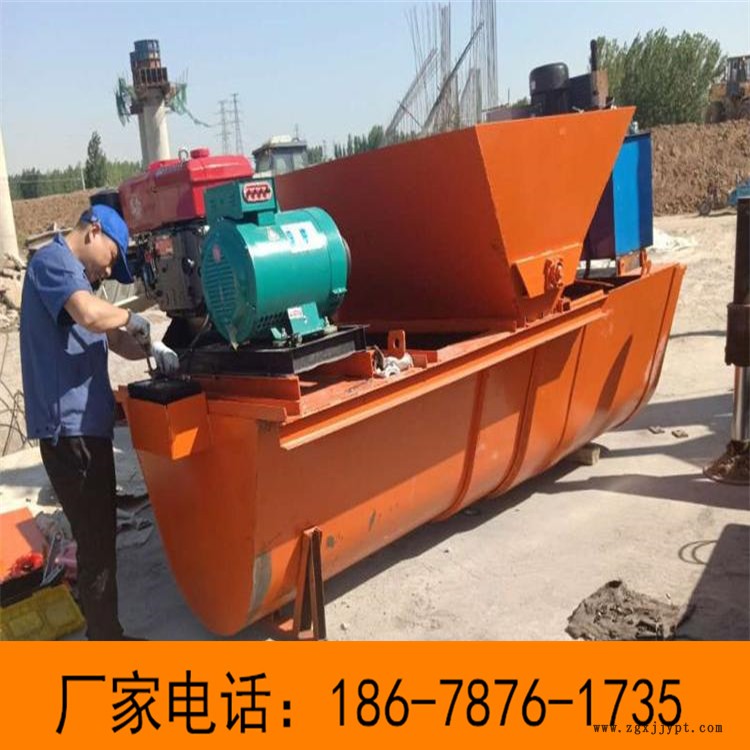

渠道衬砌机由主机架、操作台、铺料小车、振动碾压小车、平料螺旋、皮带机等部分组成，由操作台控制所有部分的运行，具有混凝土布料、摊铺、振捣、碾实、扎光、沿轨道自行等多种功能。适用坡比为1:2.5、1：3，适用坡面长度10～30m，摊铺厚度10～30cm。机架长度可根据衬砌坡面长度调整选用，机架高度采用电动调节，更换机架铰接处的联结螺栓可以调整坡比，适用于大面积衬砌作业。
振捣系统是衬砌机自身安装的1.5kW平板振捣器，可沿机架上的轨道行走，对混凝土料进行振捣。混凝土压光采用电动抹面压光机，在振捣工序之后，辅以人工进行抹面压光。
渠道混凝土衬砌主要工序包括渠道开挖、坡面成型、保温板铺设、复合土工膜铺设、混凝土衬砌、混凝土养护、伸缩缝施工
渠道衬砌机参数
滚轮直径 φ230 mm
螺旋输送器直径 φ260 mm
滚轮传动方式 链条传动
螺旋输送器转速 136 rpm
行走速度 0-1.2m/min
料仓规格 630 x 500 x 530 mm
行走电机 4×2.2 kW
输送功率 根据坡长配置
精滑模板长度 500mm（尾部可调）
适应坡长 23m（ 长衬砌面）
衬砌厚度 100-200 mm
适应坡比 根据客户需要
效率 1.2m/min
升降装置 液压升降/电动机械升降
高频振捣棒 VAF50-1
运行模式 手动
行走模式 轨道行走
