济宁市欧诺机械有限公司

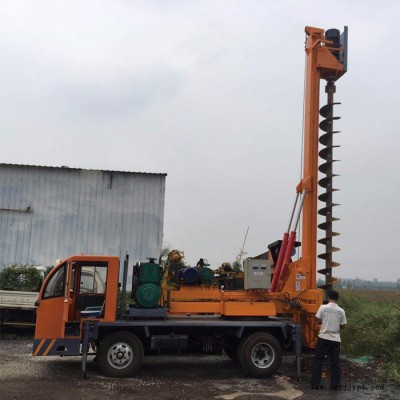

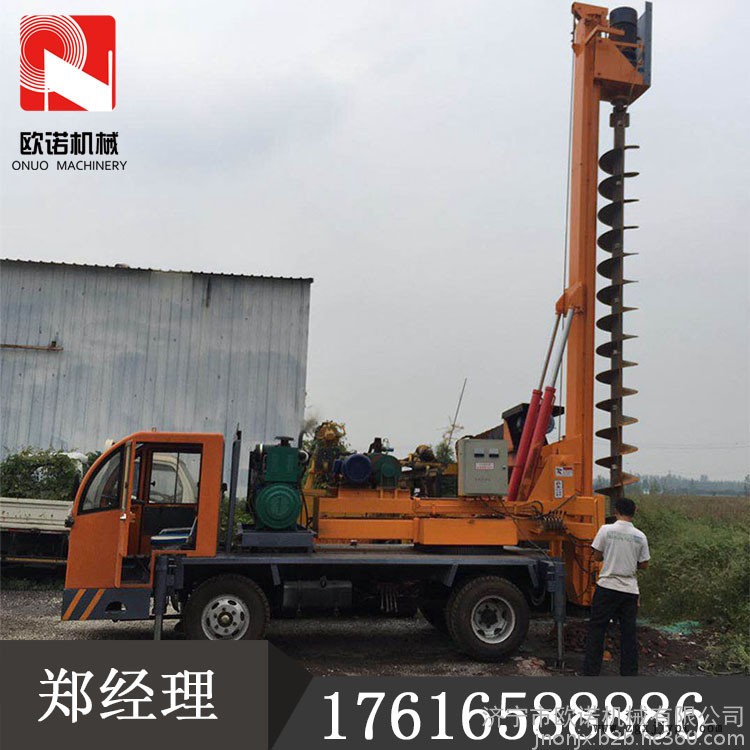

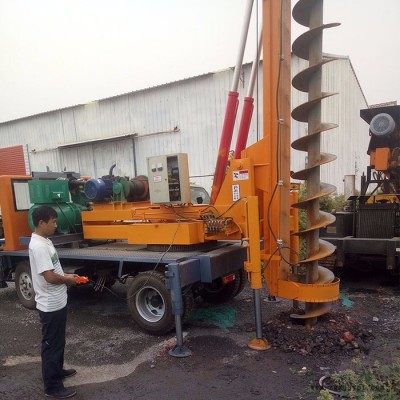

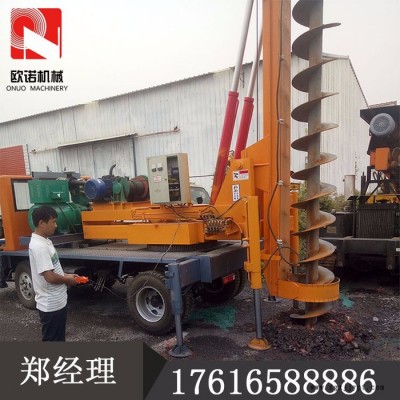

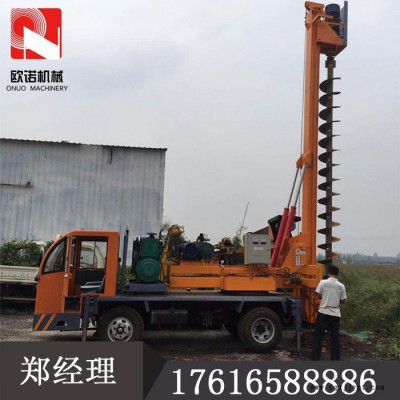

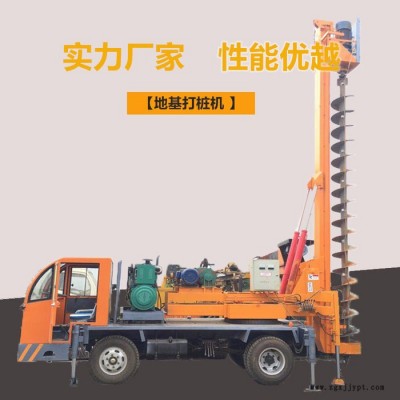

光伏地基打桩机 轮胎底盘打桩机厂家 长螺旋地基打桩机

适用范围：
      本车能自身发电和外接电源两用，适用于房屋地基建筑、公路地基加固、铁路电力设施，风力发电厂，太阳能光伏发电厂，软基土处理加固等打桩工程。简单易学，操作时可在固定位置可前后移动，旋转°，电动行走。
      性能特点：
1.设计合理，外形美观，操作简单，能前后移动、左右旋转270度，度两种产品选择.具有定位快、打桩快，拔桩快、效率高等特点，也可以根据客户要求定制。
    2.利用泥浆泵，把钻取的泥土带出来，形成桩孔，然后下钢筋笼，灌注混凝土。
3.打桩机由桩锤、桩架及附属设备等组成。桩架为一钢结构塔架，再其后部设有卷扬机，用以起吊桩和桩锤。

(4)各液压管路连接时,不得将管路强行弯曲。安装过程中,应防止液压油过多流损
(5)安装配重前,应对各紧固件进行检查,在紧固件未拧紧前不得进行配重安装,
(6)安装完毕后,应对整机进行试运转,对吊桩用的起重机应进行满载试吊
(7)作业前应检查并确认各传动机构、齿轮箱、防护罩等性能良好,各部件连接牢固。
(8)作业前应检查并确认起重机起升、变幅机构正常,吊具、钢丝绳、制动器等性能良好。
(9）应检查并确认电缆表面无损伤,保护接地电阻符合规定,电源电压正常,旋转方向正确
(10)应检查并确认润滑油、液压油的油位符合规定,液压系统无泄漏,液压缸动作灵活
(11)当压桩机的电动机尚未正常运行前,不得进行压桩
(12)起重机吊桩进入夹持机构进行接桩或插桩作业中,应确认在压桩开始前吊钩己安全脱离桩体
(13)接桩时,上一节应提升350-400mm,此时,不得松开夹持板
(14)压桩时,应按桩机技术性能表作业,不得超载运行,操作时动作不应过猛,避免冲击
(15)顶升压桩机时,4个顶升缸应2个一组交替动作,每次行程不得超过100mm,当单个顶升缸动作时,行程不得超过50mm
(16)压桩时,非工作人员应离机10m以外。起重机的起重臂下,严禁站人
(17)压桩过程中,应保持桩的垂直度,如地下障碍物使产生倾斜时,不得采用压桩机行走的方法强行纠正,应先将拔起,待地下障碍物后,重新插桩。
(18)当桩在压入过程中,夹持机构与侧出现打滑时,不得任意提高液压缸压力,强行操作,而应找出打滑原因,排除故障后,方可继续进行。
(19)当桩的贯入阻力太大使不能压至标高时,不得任意增加配重,应保护液压元件和构件不受损坏。
(20)当桩顶不能后压到设计标高时,应将桩顶部分去,不得用桩机行走的方式
(21)压桩机上装设的起重机及卷扬机的使用,应执行起重机及卷扬机的有关规定将桩强行推断
(22)作业完毕,应将短船运行至中间位置,放在平整地面上,其余液压缸应全部回程缩进,起重机吊钩应升至上部,并应使各部制动生效,后应将外露活塞杆擦于净
技术参数
外形尺寸（cm）
760*200*300
钻孔深度（m）
3-16
钻孔直径（cm）
150-800
卷扬机起重（T）/功率（kw）
2/7.5
旋转电机功率（kw）
1.5
油泵电机功率（kw）
7.5
发动机组
发动机功率（kw）
全柴490-4108
发电机功率（kw）
20-40
轮胎规格
650-16/750-16
变速箱
130-140高低速
方向
液压方向助力
操作
在固定位置可前后移动、旋转°，电动行走
回转角度
  °
行走速度（km/h）
40
爬坡能力
  50°
整车重量（T）
7.8
