济南瑞利高效率母线加工机 速度快效率高的铜排冲剪机 母线加工机模具 专业价格合理
产品: 浏览次数:789济南瑞利高效率母线加工机 速度快效率高的铜排冲剪机 母线加工机模具 专业价格合理
品牌: 济南瑞利
型号: RL亩/h
单价: 32000.00元/台
最小起订量: 1 台
供货总量: 100 台
发货期限: 自买家付款之日起 天内发货
有效期至: 长期有效
最后更新: 2022-08-10 22:28

详细信息
品牌 济南瑞利
型号 RL亩/h
产地 山东
额定电压 220V
加工定制
执行质量标准 行标

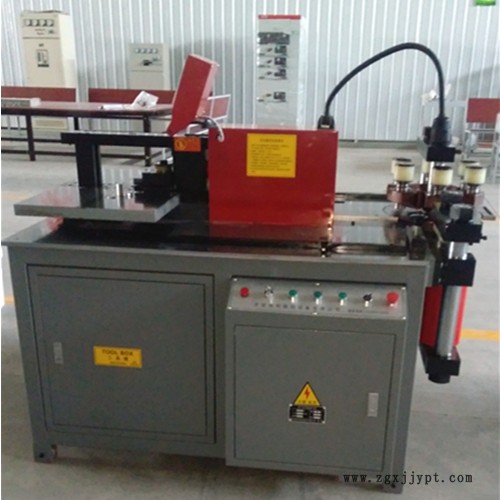

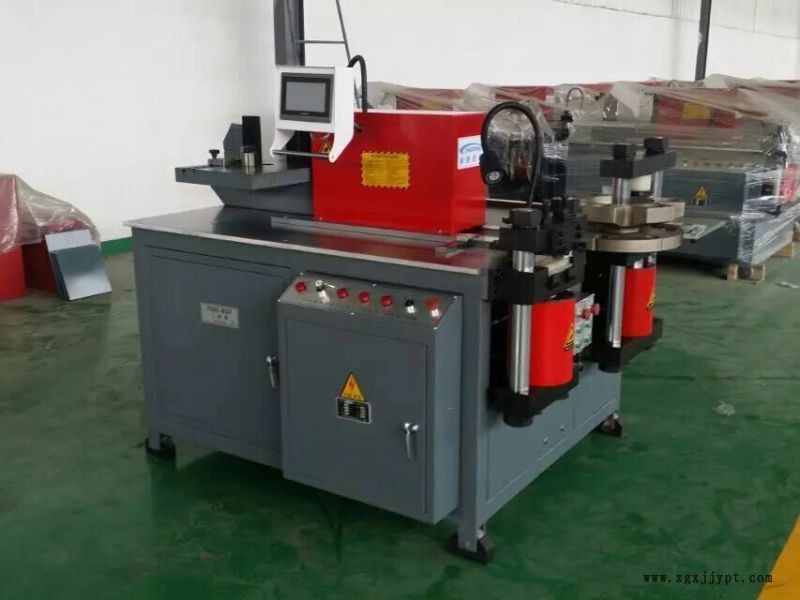

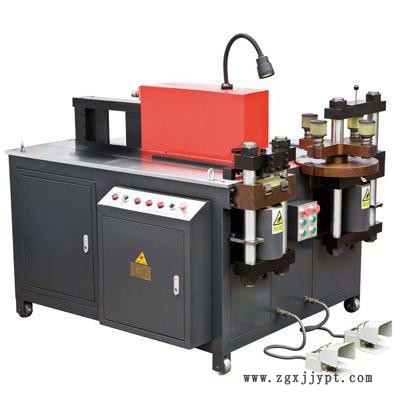

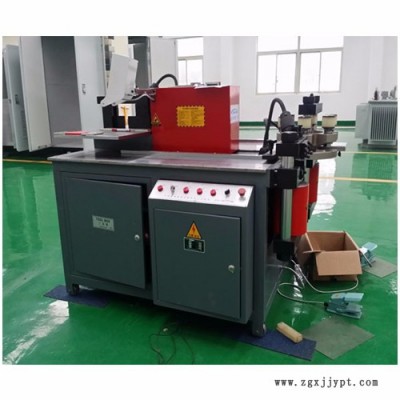

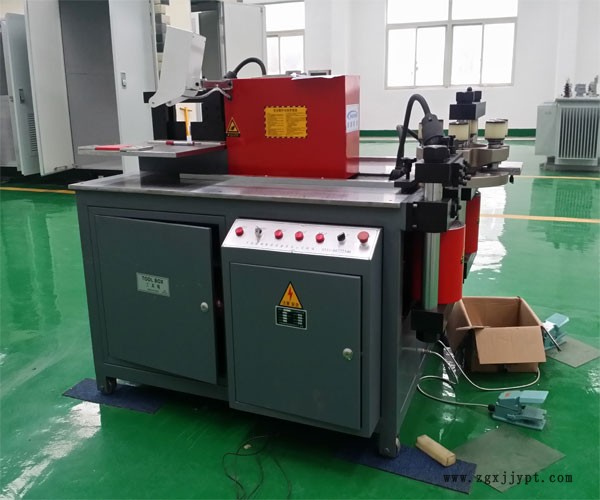

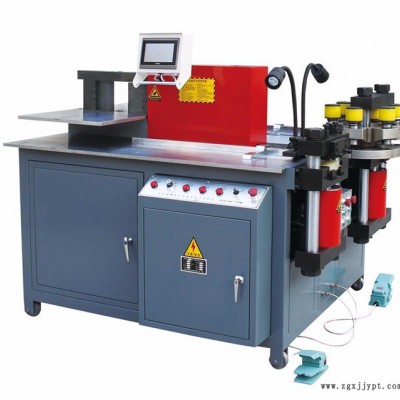

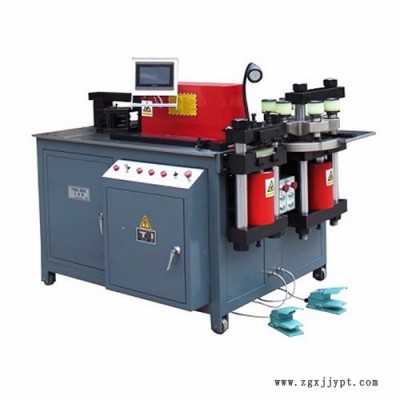

多工位母线加工机

一、     功能介绍:

        机器上装有冲孔、剪切、折弯三个加工单元,可同时进行母线的冲孔、剪切、折弯加 工。

      使用本机比传统的母线加工设备生产效率明显提高,同时也明显地改善了使用的方便性。

       每个加工单元的工作行程均可方便地调节,因此可以减少加工时间,提高工作效率。

      冲孔、剪切加工单元,采用立式加工方式,操作灵活方便,采用平刃剪切,剪切加工 件平整。

      折弯单元采用水平安装,通过更换模具可完成垂直折弯、水平折弯的加工。

       机器上装有脚轮,可以很容易地移动到所需地方。

       通过更换模具还可实现多种加工功能,如压花、压平、扭麻花等。

       机器有手动按钮和脚踏开关两种操作方式,操作简单,一般熟练工人可以很容易地使 用操作。

       机器为3泵3电机,折弯为双工作台真正意实现3工位同工作.


本机主要优势特点:

一、剪切采用双立柱结构,强度高、稳定性可靠,剪刀采用双刀错剪切口平整,无剪切废料.


二、冲孔单元采用六工位转塔式结构上下转盘一体铸造加工,模具对中性好使用寿命长,并装有独特的机械双向定位装置(如图)批量加工无需划线,提高效率。定位方式有定位针定位、光点定位、靠尺定位3种。



数控描述:

1、折弯单元设有自动原定清零功能,开机自动恢复原点。

2、折弯角度数控,进口PLC程序控制直接输入角度,无需人工干预系统自动计算所需行程。

3、设有角度回弹补偿功能,可根据材质的不同调整回弹补偿值,精度±0.5度,重复±0.3

4、机器设有智能启停功能,一键启动,无人操作机器时自动停机功能开启,安全节能,停机时间可调。

5、机器具有电气故障报警功能,根据报警提示排除故障方便快捷。

6、支持Z型弯(平行弯)尺寸设定(如图),尺寸直接生成折弯程序。自动计算斜边长度、自动计算折弯角度。






数控母线加工机参数


设备型号

RLMX-403SK

RLMX-603SK

RLMX-803SK

公称压力

400KN

600KN

800KN

冲孔直径(mm

5.2--22

5.2--25

5.2--28

冲孔最大厚度

15mm

20mm

25mm

冲孔最大宽度

150mm

250mm

300mm

剪切最大厚度

15mm

20mm

25mm

剪切最大宽度

150mm

250mm

300mm

折弯最大厚度

15mm

20mm

25mm

最大宽度

150mm

250mm

300mm

外形尺寸

1600*1400*1200

1850*1650*1300

2100*1800*1400

重量

1.3t

1.8t

2.3t

最大折立弯

120*12mm

1、电机:                                  江苏力佳

2、油泵:                                 台湾新鸿

3、电磁阀、溢流阀:                               台湾新鸿

4、继电器:                               施耐德

5、接触器:                               施耐德



6、数控系统:                             日本松下

标准模具配置:

1、冲孔模具型号:φ7、φ9、φ11、φ13、φ17、13*18 、11*15  17*21

2、剪刀:                                一副

3、平弯模具:                            二套  (r3、r5)

4、立弯模具:                            一套

5、压花模具:                            一套





济南瑞利数控设备有限公司,是一家由在数控技术、板金加工、开关电力行业工作多年的技术人员组成的技术性公司,本公司技术员具有丰富的锻压机械行业上的开发经验。
 本公司自成立以来主要生产产品,转塔式多工位母线加工机和数控母线加工机、母线校平机、全自动数控母线加工中心、便携式母线加工机、组合式母线加工机、数控板金加工设备。变压器设备,波纹片成型机、波纹片自动焊接机、纵剪线等一系列数控产品远销国内外,并以过硬的产品质量得到广大用户的一致好评,本公司愿以优质、高效、可靠产品为广大用户提供满意服务。
