| 制造商 | 其他（自填） |
|---|---|
| 品牌 | 润煤 |
| 线规 | 10AWG |
| 制造商零件编号 | 190-038045-00 |
| 对数 | 4.0 |
| 绞合 | 7x30 |
| 屏蔽 | 其他（自填） |

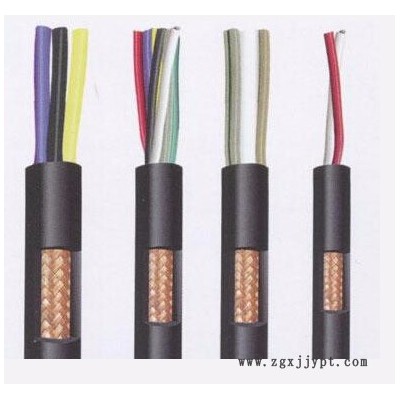

聚氯乙烯绝缘及护套控制电缆
聚氯乙烯绝缘及护套控制电缆
本产品适用于交流额定电压450/750V及以下控制，监控回路及保护线路等场合作用
生产执行标准：GB9330-88
一、电缆型号组合结构及表示的电缆名称和主要使用范围
| 名 称 | 主要使用范围 |
KVV | 铜芯聚氯乙烯绝缘氯乙烯护套控制电缆 | 敷设在室内、电缆沟、管道固定场合 |
KVVP | 铜芯聚氯乙烯绝缘氯乙烯护套编织屏蔽控制电缆 | 敷设在室内、电缆沟、管道等要求屏蔽的固定场合 |
KVVP2 | 铜芯聚氯乙烯绝缘氯乙烯护套编织屏蔽控制电缆 | 同 上 |
KVV22 | 铜芯聚氯乙烯绝缘氯乙烯护套钢带铠装控制电缆 | 敷设在室内、电缆沟、管道、直埋等能承受较大机械外力固定场合 |
KVV32 | 铜芯聚氯乙烯绝缘氯乙烯护套编织屏蔽控制软电缆 | 敷设在室内、电缆沟、管道、竖井等能承受较大机械外力固定场合 |
KVVR | 铜芯聚氯乙烯绝缘氯乙烯护套钢带铠装控制电缆 | 敷设在室内移动要求柔软等场合 |
KVVRP | 铜芯聚氯乙烯绝缘氯乙烯护套细钢丝铠装控制电缆 | 敷设在室内移动要求柔软屏蔽等场合 |
注：用户需要阻然型产品，上述型号均可生产供货，只要在订货合同或协议中说明即可，型号前加写“ZR”，即ZR－KVV型……等。
二、电缆型号规格范围
| 额定电压V | 导体标称截面mm2 | |||||||
0.5 | 0.75 | 1.0 | 1.5 | 2.5 | 4 | 6 | 10 | ||
芯 数 | |||||||||
KVV KVVP | 450/750 | - | 2-61 | 2-14 | 2-10 | ||||
KVVP2 |
| 4-61 | 4-14 | 4-10 | |||||
KVV22 | － | 7-61 | 4-61 | 4-14 | 4-10 | ||||
KVV32 | － | 10-61 | 7-61 | 4-14 | 4-10 | ||||
KVVR |
| 4-61 | － | － | |||||
KVVRP | 4-61 | 4-48 | － | － | |||||
注：推荐的芯数系列为:2、3、5、7、8、10、12、14、16、19、24、27、30、37、44、48、52和61芯。 使三、使用条件
额定电压Uo/U为450／750V；
电缆导体的长期允许工作温度为70℃；
电缆的敷设温度不应低于0，推荐的允许弯曲半径；
无铠装层的电缆，应不小于电缆外径的6倍；有铠装或铜带屏蔽结构的电缆，应不小于电缆外径的12倍；有屏蔽层结构的软电缆，应不小于电缆外径的6倍。
三、使用条件
额定电压Uo/U为450／750V；
电缆导体的长期允许工作温度为70℃；
电缆的敷设温度不应低于0，推荐的允许弯曲半径；
无铠装层的电缆，应不小于电缆外径的6倍；有铠装或铜带屏蔽结构的电缆，应不小于电缆外径的12倍；有屏蔽层结构的软电缆，应不小于电缆外径的6倍。
