品牌:润煤
长度:1000ft
绝缘材料:聚氯乙烯
起订:1个
供应:80个
| 长度 | 1000ft |
|---|---|
| 绝缘材料 | 聚氯乙烯 |
| 制造商 | 其他（自填） |
| 外壳材料 | 聚氨酯 |
| 品牌 | 润煤 |
| 外壳颜色 | 黑色 |
| 线规 | 12AWG |
| 制造商零件编号 | 1939708-1 |
| 电压额定值 | 150V |
| 对数 | 8.0 |
| 绞合 | 7x0.0152 |
| 屏蔽 | 其他（自填） |

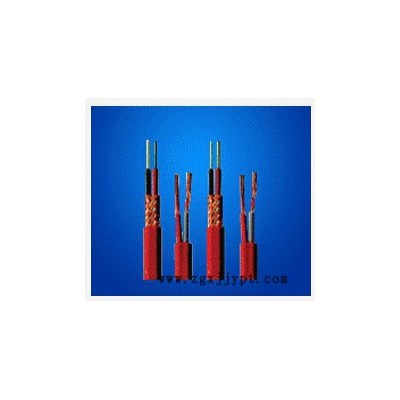

聚氯乙烯复合物软电缆
一、简单介绍
本产品适用于交流额定电压450/750V及以下控制，监控，回路，各种移动电器，无线电设备和照明灯座接线用以及保护线路等要求在低温下运行的场合。本电缆具有结构柔软，耐寒等特点。
二、生产执行标准
企业标准及JB1170-75标准。
三、使用条件
1、电缆导体长期工作温度：硅橡胶绝缘不超过180℃；聚氯乙烯绝缘不超过70℃；
2、电缆最低环境温度为-40℃；
3、允许弯曲半径一般应不小于电缆外径的8倍，软结构电缆应不小于电缆6倍。
四、型号及名称
型号 名称
YVFR铜芯聚氯乙烯绝缘及护套软电力电缆
YVFB铜芯聚氯乙烯绝缘及护套扁平软电力电缆
YVFPB铜芯聚氯乙烯绝缘及护套铜丝编织屏蔽扁平电力电缆
YVFRPB铜芯聚氯乙烯绝缘及护套铜丝编织屏蔽扁平软电力电缆
YVFRP铜芯聚氯乙烯绝缘及护套铜丝编织屏蔽软电力电缆
YVFP铜芯聚氯乙烯绝缘及护套铜丝编织屏蔽电力电缆
YGVFB铜芯硅橡胶绝缘聚氯乙烯护套扁平型软电力电缆
YGVFP 铜芯硅橡胶绝缘聚氯乙烯护套铜丝编织屏蔽电力电缆
YGVF 铜芯硅橡胶绝缘聚氯乙烯护套电力电缆
YGVFR 铜芯硅橡胶绝缘聚氯乙烯护套软电力电缆
YGVFRP 铜芯硅橡胶绝缘聚氯乙烯护套铜丝编织屏蔽软电力电缆
KGVFR 铜芯硅橡胶绝缘聚氯乙烯护套软控制电缆
KGVFP 铜芯硅橡胶绝缘聚氯乙烯护套铜丝编织屏蔽控制电缆
KVFR铜芯聚氯乙烯绝缘及护套软控制电缆
KVFRP铜芯聚氯乙烯绝缘及护套铜丝编织屏蔽软控制电缆
KVFP 铜芯聚氯乙烯绝缘及护套铜丝编织屏蔽控制电缆
KVF 铜芯聚氯乙烯绝缘及护套控制电缆
KVFB铜芯聚氯乙烯绝缘及护套扁平型软控制电缆
KGVFRP铜芯硅橡胶绝缘聚氯乙烯护套铜丝编织屏蔽软控制电缆
KGVFB铜芯硅橡胶绝缘聚氯乙烯护套扁平型软控制电缆
kGVFRB铜芯硅橡胶绝缘聚氯乙烯护套扁平型软控制电缆
备注：1 电缆如需镀锡铜线编织屏蔽结构，应将原型号中的“P”改为 “P1”。
2如导体需要镀锡铜线，应在订货中说明，型号中不另作规定。
五、主要技术指标
1、20℃时导体最大直流电阻值应满足下面规定
| 导体结构 | 20℃时导体直流电阻电≤Ω/km | |
不镀锡 镀锡 | |||
0.5 | 16/0.20 | 39.0 | 40.1 |
0.75 | 24/0.20 | 26 | 26.7 |
1.0 | 32/0.20 | 19.5 | 20.0 |
1.5 | 30/0.25 | 13.3 | 13.7 |
2.5 | 49/0.26 | 7.98 | 8.21 |
4 | 56/0.30 | 4.95 | 5.09 |
6 | 84/0.30 | 3.30 | 3.39 |
10 | 84/0.40 | 1.91 | 1.95 |
16 | 110/0.43 | 1.21 | 1.24 |
25 | 170/0.43 | 0.78 | 0.795 |
35 | 240/0.43 | 0.554 | 0.565 |
50 | 342/0.43 | 0.386 | 0.393 |
70 | 482/0.43 | 0.272 | 0.277 |
95 | 654/0.43 | 0.206 | 0.210 |
120 | 827/0.43 | 0.161 | 0.164 |
150 | 1033/0.43 | 0.129 | 0.132 |
185 | 1274/0.43 | 0.106 | 0.108 |
