品牌:润煤
产地:山东
电流:200（A）
起订:1个
供应:400个
发货:10天内
| 产地 | 山东 |
|---|---|
| 电流 | 200（A） |
| 工作电压 | 200V |
| 工作温度 | 30 |
| 认证 | IOS9001 |
| 衰减 | 2 |
| 特性阻抗 | 4 |
| 弯曲半径 | 20 |
| 芯数 | 1 |
| 品牌 | 润煤 |
| 型号 | rm |
| 外壳颜色 | 黑色 |
| 传播速度 | 4 |
| 直流回路电阻 | 3 |
| 芯线材质 | 紫铜线 |

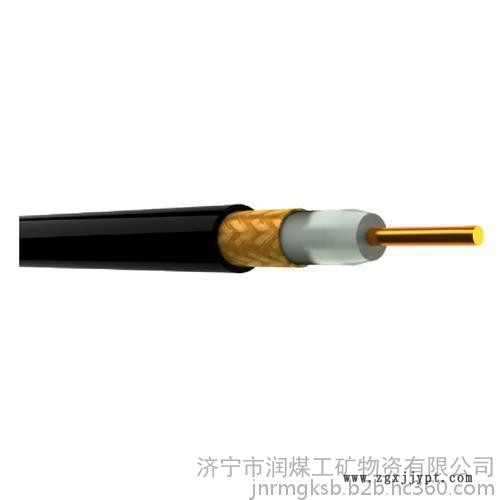

聚乙烯绝缘聚氯乙烯护套同轴电缆
同轴电缆
产品用途：主要用于有线电视系统和HFC光纤—同轴电缆传输数据、语音和图像信号。
产品特点：具有性能稳定、电压驻波比小、衰减小、纵向密封性好、弯曲性好、接收频道宽、衰减小、结构均匀性好、抗干扰性能好、防潮能力强的特点。
主要产品型号、规格
产品型号 | 产品名称 | 执行标准 |
SYWV-75-5 SYWV-75-7 SYWV-75-9 | 电视分配系统用物理发泡聚乙烯绝缘聚氯乙烯护套同轴电缆 | GY/T135-1998 |
SYWY-75-7 SYWY-75-9 SYWY-75-12 | 电视分配系统用物理发泡聚乙烯绝缘聚乙烯护套同轴电缆 |
产品主要技术参数
序号 | 项目 | 单位 | 技术参数 | |||||||||||
|
|
|
| |||||||||||
最小 | 标称 | 最大 | 最小 | 标称 | 最大 | 最小 | 标称 | 最大 | 最小 | 标称 | 最大 | |||
1 | 内导体 | mm | 0.98 | 1.00 | 1.02 | 1.64 | 1.66 | 1.68 | 2.12 | 2.15 | 2.18 | 2.74 | 2.77 | 2.80 |
2 | 绝缘外径 | mm | 4.60 | 4.80 | 5.00 | 7.00 | 7.25 | 7.50 | 8.75 | 9.00 | 9.25 | 11.20 | 11.50 | 11.80 |
3 | 外导体 | mm |
|
| 5.8 |
|
| 8.3 |
|
| 10.3 |
|
| 12.8 |
4 | 缆芯介质强度 | KV | 1.6 |
|
| 1.6 |
|
| 1.6 |
|
| 1.6 |
|
|
5 | 绝缘电阻 | MΩ.Km | 5000 |
|
| 5000 |
|
| 5000 |
|
| 5000 |
|
|
6 | 护套介电强度 | KV | 3.0 |
|
| 5.0 |
|
| 3.0 |
|
| 5.0 |
|
|
7 | 特性阻抗 | Ω | 72.0 |
| 78.0 | 72.5 |
| 77.5 | 72.5 |
| 77.5 | 73.5 |
| 77.0 |
8 | 衰减常数 5MHz 50MHz 200MHz 550MHz 800MHz 1000MHz （20℃） | dB/100m dB/100m dB/100m dB/100m dB/100m dB/100m |
|
| 2.2 4.8 9.7 16.8 20.3 24.2 |
|
| 1.5 3.2 6.4 10.7 13.3 15.1 |
|
| 1.2 2.4 5.0 8.5 10.4 11.9 |
|
| 0.7 1.9 3.9 6.7 8.2 9.5 |
9 | 回波损耗 VHF UHF | dB dB | 20.0 18.0 |
|
| 20.0 18.0 |
|
| 20.0 18.0 |
|
| 20.0 18.0 |
|
|
10 | 屏蔽衰减 5MHz 50MHz 200MHz 500MHz 800MHz | dB dB dB dB dB | 60 60 70 70 70 |
|
| 60 60 70 70 70 |
|
| 60 60 70 70 70 |
|
| 90 90 100 100 100 |
|
|
