| 产品认证 | CCC |
| 护套厚度 | 76 |
| 芯数 | 8 |
| 颜色 | 黑色 |
| 线芯材质 | 铜包铝线 |
| 电线最大外径 | 56 |
| 品牌 | 润煤 |
| 型号 | 227IEC 01(BV) |
| 单线标称直径 | 5 |

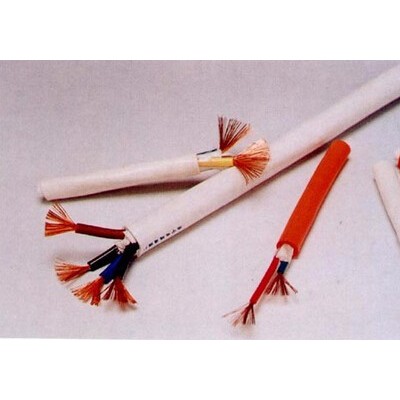

聚氯乙烯绝缘电缆电线
聚氯乙烯绝缘电缆电线
＊ 执行标准
JB8734－1998 额定电压450/750V及以下聚氯乙烯绝缘电缆电线和软线
＊ 用途
本产品适用于交流50HZ、额定电压450/750V及以下的配电线路上作布线用。
＊ 使用特性
电缆导体的最高额定温度为70℃。
＊ 主要技术性能
1） 导体直流电阻见附录A。
2） 交流耐压试验AC PRESS prf Test
试验在成盘电缆上进行。试验采用交流电压，浸入20℃小中1h后，按表1规定施加电压，持续5min，试验过程中绝缘应不发生击穿。
＊ 产品命名
1） 电缆型号用字母及数字含义
B……………………………………………固定敷设用电缆（电线）
R……………………………………………连接用软电线
T……………………………………………铜导体（省略）
L……………………………………………铝导体
V……………………………………………聚氯乙烯（PVC）绝缘和护套
B……………………………………………扁形
R……………………………………………软结构
70……………………………………………70℃省略
90……………………………………………90℃
2） 产品表示方法
产品用型号、规格和标准标号表示。
示例：铝芯聚氯乙烯绝缘电线，额定电压450/750V，单芯，标称截面4mm2，表示为：
BLV-450/75 1*4 JB 8734.2-1998
产品型号、名称 |
标称截面（mm2） | 单线根数 | 绝缘厚度（mm） | 电缆外径（mm） | 70℃时
最小绝缘电阻 | 0.75 | 7 | 0.6 | 2.6 | 0.014 | 1.0 | 7 | 0.6 | 2.8 | 0.013 |
聚氯乙烯绝缘电缆
＊ 执行标准
GB 5023－1997 额定电压450/750及以下聚氯乙烯绝缘电缆
＊ 用途
本产品适用于交流50HZ、额定电压450/750及以下的配电线路上作布线用
＊ 使用特性
电缆导体的最高额定温度为70℃。
＊ 主要技术性能
1） 导体直流电阻见附录A。
2） 交流耐压试验AC PRESS prf Test
试验在成盘电缆上进行。试验采用交流电压，浸入20℃小中lh后，按表1规定施加电压，持续5min,试验过程中绝缘应不发生击穿。
＊ 产品命名
1） 电缆型号用字母数字含义
227IEC……………………………………………系列代号
0……………………………………………固定布线用无护套电缆
01……………………………………………一般用途单芯硬导体无护套电缆
02……………………………………………一般用途单芯软导体无护套电缆
05……………………………………………内部布线用导体温度为70℃的单芯实心导体无护套电缆
06……………………………………………内部布线有骼导体温度为70℃的单芯软导体无护套电缆
07……………………………………………内部布线用导体温度为90℃的单芯实心导体无护套电缆
08……………………………………………内部布线用导体温度为90℃的单芯软导体无护套电缆
1……………………………………………固定布线用护套电缆
10……………………………………………轻型聚氯乙烯护套电缆
5……………………………………………一般用途护套软电缆
52……………………………………………轻型聚氯乙烯护套软线
53……………………………………………普通聚氯乙烯护套软线 | 产品型号、名称 | 型 号 | 名 称 | 227IEC 01(BV) | 一般用途单芯硬导体无护套电缆 | 227IEC 02(RV) | 一般用途单芯软导体无护套电缆 | 227IEC 05(BV) | 内部布线用导体温度为70℃的单芯实心导体无护套电缆 | 227IEC 06(RV) | 内部布线用导体温度为70℃的单芯软导体无护套电缆 | 227IEC 07(BV-90) | 内部布线用导体温度为90℃的单芯实心导体无护套电缆 | 227IEC 08(BV-90) | 内部布线用导体温度为90℃的单芯软导体无护套电缆 | 227IEC 10(BVV) | 轻型聚氯乙稀护套电缆 | 227IEC 52(RVV) | 轻型聚氯乙稀护套软线 | 227IEC 53(RVV) | 普通聚氯乙稀护套软线 |
|
|
