| 标称截面 | 2.3 |
|---|---|
| 产品认证 | CCC |
| 电压等级 | 220 |
| 额定电压 | 220V |
| 绝缘材料 | 聚乙烯 |
| 绝缘厚度 | 0.8 |
| 芯数 | 多芯 |
| 颜色 | 多种色系 |
| 用途 | 广泛 |
| 护套材质 | PVC |
| 线芯材质 | 铜芯 |
| 电线最大外径 | 1.2 |
| 适用行业 | 电力行业 |
| 品牌 | 鑫煤 |
| 型号 | xm |
| 加工定制 | 是 |

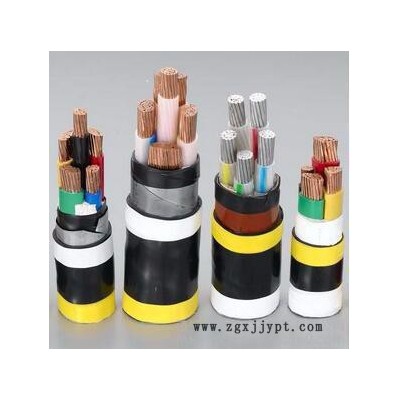

聚氯乙烯绝缘电力电缆
额定电压3.3/6kV及以下聚氯乙烯绝缘电力电缆，广泛应用于供电、建筑、矿山、核电站、机场及城市电网中。
使用特性：
1、电缆导体长期允许工作温度不超过70℃。
2、短路时（最长持续时间不超过5S）电缆导体的最高温度不超过160℃。
3、敷设电缆时的环境温度应不低于0℃，最小弯曲半径应不小于电缆外径的10倍。
电缆型号、名称和用途
型号 | 名称 | 使用范围 |
VV VLV VVR VY VLY | 聚氯乙烯绝缘聚氯乙烯护套电力电缆 聚氯乙烯绝缘聚乙烯护套电力电缆 | 敷设在室内、隧道及管道中，电缆不能承受机械外力作用 |
VV22 VVR22 VLV22 VV23 VVR23 VLV23 | 聚氯乙烯绝缘聚氯乙烯护套钢带铠装电力电缆 聚氯乙烯绝缘聚乙烯护套钢带铠装电力电缆 | 敷设在室内、隧道内直埋土壤，电缆能承受机械外力作用 |
型号中L代表铝芯电缆 R 代表柔软电缆
脚标22代表钢带铠装聚氯乙烯护套
脚标23代表钢带铠装聚乙烯护套
电缆的芯数及截面、执行标准
型号 | 规格截面 | 执行标准 | |||
铜芯 | 铝芯 | 芯数 | 电压 | ||
0.6/1kV | 3.6/6kV | ||||
VV VVR | VLV | 1 2 3 4 5 3+1 3+2 4+1 | 1.5-630 | 10-300 | GB/T12706-2008 |
VY | VLY | ||||
VV22 VVR22 | VLV22 | ||||
VV23 VVR23 | VLV23 | ||||
电缆的外径尺寸参考值
序号 | 规格 | 1芯 | 2芯 | 3芯 | 4芯 | 5芯 | ||||
非铠装 | 铠装 | 非铠装 | 铠装 | 非铠装 | 铠装 | 非铠装 | 铠装 | |||
1 | 1.5 | 6 | 10 | / | 11 | / | 11 | / | 12 | / |
2 | 2.5 | 6 | 11 | / | 11 | / | 12 | 13 | 13 | 14 |
3 | 4 | 7 | 13 | 16 | 13 | 17 | 15 | 18 | 16 | 19 |
4 | 6 | 8 | 14 | 17 | 14 | 18 | 16 | 19 | 17 | 20 |
5 | 10 | 9 | 17 | 20 | 17 | 21 | 19 | 22 | 21 | 24 |
6 | 16 | 10 | 19 | 22 | 19 | 23 | 22 | 25 | 24 | 27 |
7 | 25 | 11 | 21 | 24 | 22 | 26 | 25 | 28 | 27 | 31 |
8 | 35 | 12 | 23 | 26 | 24 | 28 | 27 | 31 | 30 | 33 |
9 | 50 | 14 | 22 | 26 | 26 | 29 | 29 | 34 | 35 | 40 |
10 | 70 | 16 | 24 | 29 | 27 | 34 | 33 | 38 | 40 | 45 |
11 | 95 | 18 | 28 | 33 | 32 | 38 | 37 | 43 | 46 | 52 |
12 | 120 | 20 | 30 | 35 | 35 | 41 | 41 | 46 | 50 | 56 |
13 | 150 | 23 | 33 | 38 | 39 | 45 | 45 | 50 | 55 | 61 |
14 | 185 | 25 | 37 | 42 | 44 | 49 | 50 | 55 | 62 | 67 |
15 | 240 | 28 | / | / | 48 | 55 | 60 | 62 | 70 | 76 |
表2
序号 | 规格 | 3+1芯 | 3+2芯 | 4+1芯 | |||
非铠装 | 铠装 | 非铠装 | 铠装 | 非铠装 | 铠装 | ||
1 | 2.5 | 12 | / | 13 | / | 14 | / |
2 | 4 | 15 | 17 | 16 | 18 | 16 | 19 |
3 | 6 | 16 | 19 | 17 | 20 | 17 | 20 |
4 | 10 | 19 | 21 | 21 | 23 | 21 | 23 |
5 | 16 | 22 | 24 | 24 | 26 | 24 | 26 |
6 | 25 | 25 | 27 | 27 | 29 | 27 | 30 |
7 | 35 | 25 | 29 | 30 | 31 | 30 | 32 |
8 | 50 | 28 | 32 | 32 | 37 | 34 | 39 |
9 | 70 | 31 | 36 | 37 | 42 | 39 | 44 |
10 | 95 | 36 | 41 | 42 | 47 | 44 | 49 |
11 | 120 | 40 | 45 | 46 | 52 | 48 | 54 |
12 | 150 | 44 | 48 | 50 | 56 | 53 | 58 |
13 | 185 | 48 | 53 | 56 | 62 | 59 | 65 |
14 | 240 | 55 | 59 | 63 | 69 | 66 | 72 |
