首页 > 供应产品 > 聚氯乙烯绝缘护套电力电缆

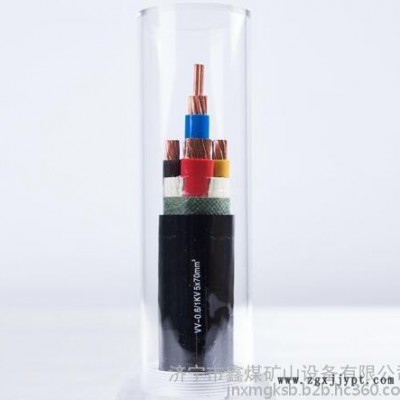

聚氯乙烯绝缘护套电力电缆

产品：	浏览次数：960聚氯乙烯绝缘护套电力电缆
品牌：	鑫煤
标称截面：	54
产品认证：	CCC
单价：	550.00元/根
最小起订量：	1 根
供货总量：	200 根
发货期限：	自买家付款之日起 3 天内发货
有效期至：	长期有效
最后更新：	2022-04-19 19:53

详细信息

标称截面	54
产品认证	CCC
电压等级	1
额定电压	24V
净重	51
绝缘材料	PVC
绝缘厚度	34
每卷长度	362
芯数	3
颜色	多种色系
用途	全
护套材质	PVC
线芯材质	铝合金线
电线最大外径	12
适用行业	电力行业
品牌	鑫煤
型号	xm
加工定制	是
物料编号	有

聚氯乙烯绝缘护套电力电缆

一、用途 Use

本产品适用不于交流50Hz，额定电压0. 6/1KV的线路中，供输配电能之用。
The cable is used as power distribution and transimssion line at rated voltage 0.6/1KV which can be fixed installed.

二、使用特性 Using property

（1）电缆导体的最高额定温度为70°C
（2）短路时(最长持续时间不超过5s)电缆导体的最高温度不超过160°C 。
（3）敷设电缆时的环境温度不低于0°C，最小弯曲半径应不小于电缆外径的10倍。

（1）The long time working temperature of cable should not be highter than 70°C.
（2） Short (the longest duration of no more than 5s) conductor temperature does not exceed 160°C.
（3） Ambient temperature when laying cable is not below 0℃，the minimum bend radius should be 10 times the cable diameter is not small.

三、型号、名称和使用范围（见表1） Model, name and application (see table 1 )

型号 Model

名称 Name

适用范围 Main application

VV

VLV

聚氯乙烯绝缘聚氯乙烯护套电力电缆

PVC insulated PVC sheathed power cable

敷设在室内、隧道及管道中，电缆不能承受压力和机械外力作用。

For laying indoors,tunnels and pipelines,cable can not withstand the pressure and mechanical force.

VV22

VLV22

聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆

PVC insulated steel tape amoured PVC sheathed power cable

敷设在室内、隧道及直埋土壤中，电缆能承受压力和机械外力作用。

Laying indoors,in tunnels and buried in soil,the cable can withstand the pressure and mechanical force.

VV32

VLV32

聚氧乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆

PVC insulated fine steel tape amoured PVC sheathed power cable

敷设在室内、矿井中，水中，电缆能承受相当的拉力。

For laying indoors,mines,water,able to withstand considerable tension.

VV42

VLV42

聚氧乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆

PVC insulated steel wire amoured PVC sheathed power cable

敷设在竖井，水下等垂直场合，能承受相当的轴向拉力。

For laying indoors,mines,water,able to withstand considerable tension.

ZR-VV

ZR-VLV

聚氯乙烯绝缘聚氯乙烯护套阻燃电力电缆

PVC insulated PVC sheathed flame retardant power cable

敷设在室内、隧道及管道中，电缆不能承受压力和机械外力作用。

For laying indoors,mines,water,able to withstand considerable tension.

ZR-VV22

ZR-VLV22

聚氯乙烯绝缘钢带铠装聚氯乙烯护套阻燃电力电缆

PVC insulated steel tape armoured PVC sheathed flame retardant power cable

敷设在室内、隧道及直埋土壤中，电缆能承受压力和其他外力作用。

For laying indoors,mines,water,able to withstand considerable tension.

ZR-VV32

ZR-VLV32

聚氧乙烯绝缘细钢丝铠装聚氯乙烯护套阻燃电力电缆

PVC insulated steel tape armoured PVC sheathed flame retardant power cable

敷设在室内、矿井中，水中，电缆能承受相当的拉力。

For laying indoors,mines,water,able to withstand considerable tension.

ZR-VV42

ZR-VLV42

聚氧乙烯绝缘粗钢丝铠装聚氯乙烯护套阻燃电力电缆

PVC insulated steel wire armoured PVC sheathed flame retardant power cable

敷设在竖井，水下等垂直场合，能承受相当的轴向拉力。

Laying in the shaft,underwater vertical occasions,able to withstand considerable axial tension.

四、电缆结构尺寸 Construction

VV，VLV，ZRVV，ZRVLV

0.6/1kV PVC 绝缘 PVC 护套阻燃或非阻燃电力电缆《参数列表》
0.6/1 kV PVC Insutaled PVC Sheathed Flame Retardant and Non-flame Retardant power Cable《Table》

VV22，VLV22，ZRVV22，ZRVLV22

0.6/1kV PVC 绝缘钢带铠装 PVC 护套阻燃或非阻燃电力电缆《参数列表》
0.6/1 kV PVC Insulated steel Armoured PVC Sheathed Flame Retardant and Non-flame Retarand power Cable《Table》

VV72，VLV72，ZRVV72，ZRVLV72 -0.6/1kV PVC 绝缘钢丝铠装 PVC 护套阻燃或非阻燃电力电缆《参数列表》

VV32，VLV32，ZRVV32，ZRVLV32 -0.6/1 kV PVC 绝缘钢丝铠装 PVC 护套阻燃或非阻燃电力电缆《参数列表》

VV32，VLV32，ZRVLV32，ZRVLV32 -0.6/1 kV PVC 绝缘钢丝铠装 PVC 护套阻燃或非阻燃电力电缆《参数列表》

五、电缆运行敷设条件 Installation

电缆敷设
1、敷设时电缆温度不低于0°C，环境温度低于0℃时，应对电缆进行预热。
2、敷设的弯曲半径不小于电缆外径的8倍。
3、电缆敷设后，应经受以直流耐压试验，时间15分钟，试验电压3.5kV。
在空气中敷设
1、单芯电缆平行敷设时中心距离：185mm2及以下为电缆直径的2倍240mm2及以上为90mm。
2、周围环境温度：30°C。
3、导电线芯最高允许温度：70°C 。
4、不同环境温度下载流量的校正系数：

环境温度	20℃	25℃	35℃	40℃	45℃
校正系数	1.12	1.06	0.94	0.87	0.79

直埋敷设

1、单芯电缆不接触敷设时，中心距离为电缆直径的2倍。
2、周围环境温度：25°C。
3、导电线芯最高允许温度：70°C。
4、土壤热阻系数：1.0°C.m/w。
5、直埋深度：≥0.7m。
6、不同环境温度下载流量的校正系数：

环境温度	15	20	30	35
校正系数	1.11	1.05	0.94	0.88

短路容量：

导电线芯短路时允许最高温度	最高允许的短路电流
130℃	I=94S/√1tA

Installation

1.The installation temperature should not over 20°C，If the ambient temperature is lower than 0°C,the cable should be preheated.
2.The bending radius of cable should not less than 8 times.
3.After installantion,the cable should withstand voltage test for 15 min.3.5kV d.c.
In air
1.As the single core cable laying in parallel,the distance between the cableOs center is tines (for cables, which cross sectional area of conductor ≤185mm2) and 90mm (for cables,which cross sectional area of conductor ≤240mm2).
2.Ambient temperature：40°C.
3.Max.temperature of conductor：70°C.
4 .Rating factors of current rating for ambient temperature：

Air temperature	20℃	25℃	35℃	40℃	45℃
Rating factors	1.12	1.06	0.94	0.87	0.79

Direct in ground
1.When the single core cables are installed separately, the distance between the cable Os center is 2 times of the cable diameter.
2.Ambient temperature：25°C.
3.Mabient temperature of conductor：70°C.
4.Soil themour resistivity：1.0°C.m/w.
5.Depth：≥0.7m.
6.Rating factors under different ambient temperature：

Air temperature	15	20	30	35
Rating factors	1.11	1.05	0.94	0.88

Short ciruit ratings：

Max,temperature at short circuit	Max,Short circuit current
130℃	I=94S/√1tA

六、电缆载流量 Rating Fators

VV、ZRVV
0.6/1KV 铜导体 PVC 绝缘 PVC 护套阻燃和非阻燃电力电缆在空气中敷设长期连续负荷允许载流量
0.6/1KV Copper Conductor PVC Insulated PVC sheathed Flame Retardant & Non-flame Ratardant Power Cable Installed in Air for Long Term Continuosly Load
VV22、 ZRVV22
0.6/1KV 铜导体 PVC 绝缘 PVC 护套阻燃或非阻燃电力电缆在直埋敷设长期连续负荷允许载流量
0.6/1KV Copper Conductor PVC Insulated PVC Sheathed Flame Retardant & Non-flame Ratardant Power Cable Installed Direct in Ground for Long Term Continuously Load

导线标称斜面	长期连续负荷允许截
	无铠装						铠装
	单芯			双芯	三芯	五芯	单芯			双芯	三芯	五芯
	2根	3根			四芯	(4+1)芯	2根	3根			四芯	(4+1)芯
	〇〇	〇〇〇	〇〇〇		(3+1)芯	(3+2)芯	〇〇	〇〇〇	〇〇〇		(3+1)芯	(3+2)芯
1.5	28	23	26	20			28	23	26
2.5	36	30	33	26			36	30	33
4	47	39	44	37	30	31	47	39	44	38	31	32
6	60	59	56	44	37	38	60	49	56	45	38	39
10	83	68	77	61	53	54	83	68	77	62	54	55
16	109	89	101	82	69	70	109	89	101	84	70	71
25	138	113	128	104	89	91	138	113	128	106	91	91
35	173	142	161	127	109	111	173	142	161	130	111	112
50	207	170	193	155	132	135	207	170	193	158	135	137
70	264	216	246	190	167	170	264	216	246	194	170	173
95	322	264	299	242	213	217	322	264	299	247	217	221
120	374	307	348	282	242	247	374	307	348	288	264	250
150	431	353	401	322	282	288	431	353	401	328	287	290
185	495	406	460	368	322	328	495	406	460	378	327	330
240	587	481	546		385	393	587	481	546		392	398
300	673	552	626		431	440	673	552	626		439	445
400	794	652	738				794	652	738
500	920	754	856				920	754	856
630	1058	868	984				1058	868	984
800	1219	1001	1134				1219	1001	1134

VLV、ZRVLV
0.6/1KV 铝导体 PVC 绝缘 PVC 护套阻燃和非阻燃电力电缆在空气中敷设长期连续负荷允许载流量
0.6/1 KV Aluminum Conductor PVC Insulated PVC sheathed Retardant & Non-flame Ratardant Power Cable Installed inAirfor Long Term Continuosly Load

VLV22、ZRVLV22
载流量 Rating Fators 0.6/1KV 铝导体 PVC 绝缘 PVC 护套阻燃或非阻燃电力直埋敷设长期连续负荷允许载流量
0.6/1KV Aluminum Conductor PVC Insulated PVC Sheathed Flame Retardant & Non-flame Ratardant Power Cable Installed Direct in Ground for Long Term Continuously Load

导线标称斜面	长期连续负荷允许截
	无铠装						铠装
	单芯			双芯	三芯	五芯	单芯			双芯	三芯	五芯
	2根	3根			四芯	(4+1)芯	2根	3根			四芯	(4+1)芯
	〇〇	〇〇〇	〇〇〇		(3+1)芯	(3+2)芯	〇〇	〇〇〇	〇〇〇		(3+1)芯	(3+2)芯
2.5	28	23	26	21	17	17	28	23	26
4	36	30	34	28	23	23	36	30	34	28	23	23
6	47	40	45	37	30	31	47	40	45	37	30	31
10	60	52	59	48	40	41	60	52	59	48	40	41
16	84	69	78	63	54	55	84	69	78	63	54	55
25	110	90	102	81	69	70	110	90	102	81	69	70
35	132	108	123	99	85	87	132	108	123	99	85	87
50	161	132	150	121	104	106	161	132	150	121	104	106
70	201	165	187	150	132	135	201	165	187	150	132	135
95	247	203	230	190	161	164	247	203	230	190	161	164
120	288	236	268	219	190	194	288	236	268	219	190	194
150	334	274	311	247	219	223	334	274	311	247	219	223
185	385	316	358	288	247	252	385	316	358	288	247	252
240	454	372	422		299	305	454	372	422		299	305
300	523	429	486		399	346	523	429	486		399	346
400	621	509	578				621	509	578
500	725	595	674				725	595	674
630	851	698	791				851	698	791
800	989	811	920				989	811	920
1000	1080	885	1104				1080	885	1104
