| 标称截面 | 2.5 |
|---|---|
| 产品认证 | CCC |
| 护套厚度 | 0.8 |
| 芯数 | 多种可选 |
| 颜色 | 按需 |
| 护套材质 | PE |
| 线芯材质 | 紫铜线 |
| 电线最大外径 | 2.6 |
| 品牌 | 鑫煤 |
| 型号 | xm |
| 加工定制 | 是 |
| 标称截面积 | 2.3 |
| 单线标称直径 | 4.5 |
| 线芯绝缘材质 | 聚氯乙烯 |
| 线芯导体材质 | 聚乙烯 |

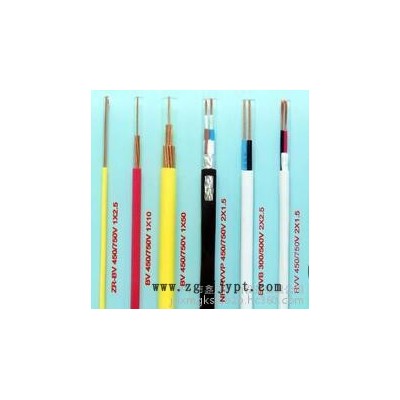

聚氯乙烯绝缘电缆（电线）
聚氯乙烯绝缘电缆（电线）
该类产品中B系列产品适用于交流额定电压450/750V及以下的动力装置固定敷设用；R系列产品适用于交流额定电压300/500V及以下的家用电器，小型电动工具、仪器、仪表及动力照明用铜芯聚氯乙烯绝缘连接软电缆（电线）。
一、生产执行标准
GB5023.1~7-1997
JB8734.1~5-1998等同采用IEC227
二、分类和型号如下
0-固定布线用无护套电缆
01-一般用途单芯硬导体无护套电缆（227IEC01）
02-一般用途单芯软导体无护套电缆（227IEC02）
05 -内部布线用导体温度为70℃的单芯实心导体无护套电缆（227IEC05）
06 -内部布线用导体温度为70℃的单芯软导体无护套电缆（227IEC06）
07-内部布线用导体温度为90℃的单芯实心导体无护套电缆（227IEC07）
08 -内部布线用导体温度为90℃的单芯软导体无护套电缆（227IEC08）
1-固定布线用护套电缆
10-轻型聚氯乙烯护套电缆（227IEC10）
5-一般用途护套软电缆
52-轻型聚氯乙烯护套软线（227IEC52）
53-普通聚氯乙烯护套软线（227IEC53）
三、产品型号中各字母代表意义
1、按用途分
固定敷设用电缆（电线）-------------B
连接用软电缆（电线）----------------R
装饰照明用软线------------------------S
2、按材料特性分
铜导体-------------------------------------省略
聚氯乙烯绝缘---------------------------V
聚氯乙烯护套---------------------------V
耐油聚氯乙烯护套--------------------VY
3、按结构特性分
圆形------------------------------------省略
扁形（平型）----------------------------B
双绞型------------------------------------S
屏蔽型------------------------------------P
软结构------------------------------------R
4、按耐热特性分
70℃------------------------------------------省略
90℃-------------------------------------------90
四、型号名称及相应执行标准
型号 | 名称 | 芯数 | 生产范围 | 额定电 压（V） | 执行标准 |
227IEC01（BV） | 一般用途单芯硬导体无护套电缆 | 1 | 1.5~400 | 450/750 | GB5023.3 |
227IEC02（RV） | 一般用途单芯软导体无护套电缆 | 1 | 1.5~240 | 450/750 | |
227IEC05（BV） | 内部布线用导体温度为70℃的单芯实心导体无护套电缆 | 1 | 0.5~1.0 | 300/500 | |
227IEC06(RV) | 内部布线用导体温度为70℃的单芯软导体无护套电缆 | 1 | 0.5~1.0 | 300/500 | |
227IEC07(BV-90) | 内部布线用导体温度为90℃的单芯实心导体无护套电缆 | 1 | 0.5~2.5 | 300/500 | |
227IEC08(RV-90) | 内部布线用导体温度为90℃的单芯软导体无护套电缆 | 1 | 0.5~2.5 | 300/500 | |
227IEC10（BVV） | 轻型聚氯乙烯护套电缆 | 2~5 | 1.5~35 | 300/500 | GB5023.4 |
227IEC52（RVV） | 轻型聚氯乙烯护套软线 | 2、3 | 0.5、0.75 | 300/300 | GB5023.5 |
227IEC53（RVV） | 普通聚氯乙烯护套软线 | 2~5 | 0.75~2.5 | 300/500 | |
BV | 铜芯聚氯乙烯绝缘电线 | 1 | 0.75、1.0 | 300/500 | JB8734.2 |
BLV | 铝芯聚氯乙烯绝缘电线 | 1 | 2.5~400 | 450/750 | |
BVR | 铜芯聚氯乙烯绝缘软电线 | 1 | 2.5~70 | 450/750 | |
BVV | 铜芯聚氯乙烯绝缘护套圆形电缆 | 1 | 0.75~10 | 300/500 | |
BLVV | 铝芯聚氯乙烯绝缘护套圆形电缆 | 1 | 2.5~10 | 300/500 | |
BVVB | 铜芯聚氯乙烯绝缘护套扁形电缆 | 2、3 | 0.75~10 | 300/500 | |
BLVVB | 铝芯聚氯乙烯绝缘护套扁形电缆 | 2、3 | 2.5~10 | 300/500 | |
RVVP | 铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆（线） | 1 2、3 4~24 | 0.3~2.5 0.3~1.5 0.2~0.4 | 300/300 | JB8734.5 |
五、使用条件
1、长期允许工作温度应不超过：BV-90、RV-90型导体最高温度为90℃，其他型号为70℃。
2、电缆（线）敷设时温度应不低于0℃。
3、推荐的允许弯曲半径：电缆外径＜25mm，应不小于4倍的电缆外径。电缆外径≥25mm，应不小于6倍的电缆外径。
六、规格尺寸（部分）
227IEC01（BV）
导体标称截面mm2 | 导体种类 | 绝缘厚度标称值 | 外径上限 | 70℃时最小绝缘电阻℃ |
1.5 | 1 | 0.7 | 3.0 | 0.011 |
1.5 | 2 | 0.7 | 3.2 | 0.010 |
2.5 | 1 | 0.8 | 3.6 | 0.010 |
2.5 | 2 | 0.8 | 3.9 | 0.009 |
4 | 1 | 0.8 | 4.1 | 0.0085 |
4 | 2 | 0.8 | 4.4 | 0.0077 |
6 | 1 | 0.8 | 4.6 | 0.0070 |
6 | 2 | 0.8 | 5.1 | 0.0065 |
10 | 1 | 1.0 | 5.9 | 0.0070 |
10 | 2 | 1.0 | 6.4 | 0.0065 |
16 | 2 | 1.0 | 7.4 | 0.0050 |
25 | 2 | 1.2 | 9.2 | 0.0050 |
35 | 2 | 1.2 | 10.3 | 0.0040 |
50 | 2 | 1.4 | 11.5 | 0.0045 |
70 | 2 | 1.4 | 13.1 | 0.0035 |
95 | 2 | 1.6 | 15.3 | 0.0035 |
120 | 2 | 1.6 | 17.0 | 0.0032 |
150 | 2 | 1.8 | 18.7 | 0.0032 |
185 | 2 | 2.0 | 20.8 | 0.0032 |
240 | 2 | 2.2 | 23.4 | 0.0032 |
300 | 2 | 2.4 | 27.0 | 0.0030 |
400 | 2 | 2.6 | 30.0 | 0.0028 |
227IEC02（RV）
导体标称截面mm2 | 绝缘厚度标称值mm | 外径上限mm | 70℃时最小绝缘电阻MΩ.km |
1.5 | 0.7 | 3.2 | 0.010 |
2.5 | 0.8 | 3.8 | 0.009 |
4 | 0.8 | 4.8 | 0.007 |
6 | 0.8 | 5.3 | 0.006 |
10 | 1.0 | 7.0 | 0.0056 |
16 | 1.0 | 7.9 | 0.0046 |
25 | 1.2 | 9.9 | 0.0044 |
35 | 1.2 | 11.2 | 0.0038 |
50 | 1.4 | 13.3 | 0.0037 |
70 | 1.4 | 14.9 | 0.0032 |
95 | 1.6 | 17.7 | 0.0032 |
120 | 1.6 | 19.5 | 0.0029 |
150 | 1.8 | 21.9 | 0.0029 |
185 | 2.0 | 24.9 | 0.0029 |
240 | 2.2 | 28.0 | 0.0028 |
227IEC05（BV）
导体标称截面mm2 | 绝缘厚度标称值mm | 外径上限mm | 70℃时最小绝缘电阻MΩ.km |
0.5 | 0.6 | 2.2 | 0.015 |
0.75 | 0.6 | 2.4 | 0.012 |
1.0 | 0.6 | 2.6 | 0.011 |
227IEC06（RV）
导体标称截面mm2 | 绝缘厚度标称值mm | 外径上限mm | 70℃时最小绝缘电阻MΩ.km |
0.5 | 0.6 | 2.4 | 0.013 |
0.75 | 0.6 | 2.6 | 0.011 |
1.0 | 0.6 | 2.8 | 0.010 |
227IEC07（BV-90）
导体标称截面mm2 | 绝缘厚度标称值mm | 外径上限mm | 70℃时最小绝缘电阻MΩ.km |
0.5 | 0.6 | 2.2 | 0.015 |
0.75 | 0.6 | 2.4 | 0.013 |
1.0 | 0.6 | 2.6 | 0.012 |
1.5 | 0.7 | 3.1 | 0.011 |
2.5 | 0.8 | 3.7 | 0.009 |
227IEC08（RV-90）
导体标称截面mm2 | 绝缘厚度标称值mm | 外径上限mm | 70℃时最小绝缘电阻MΩ.km |
0.5 | 0.6 | 2.4 | 0.013 |
0.75 | 0.6 | 2.6 | 0.012 |
1.0 | 0.6 | 2.8 | 0.010 |
1.5 | 0.7 | 3.3 | 0.009 |
2.5 | 0.8 | 4.0 | 0.009 |
注：其它规格结构及技术参数请参见GB5023-1997或JB8734-1998标准。
七、交货长度
根据双方协议允许任何长度交货、长度计量误差为±0.5%。
