| 标称截面 | 20 |
|---|---|
| 产品认证 | SGS |
| 电阻 | 25 |
| 护套厚度 | 15 |
| 每卷长度 | 20 |
| 适用范围 | 其他 |
| 芯数 | 5 |
| 颜色 | 桔色 |
| 用途 | 其他 |
| 护套材质 | PVC |
| 线芯材质 | 镀锡铜线 |
| 电线最大外径 | 25 |
| 品牌 | 润煤 |
| 型号 | 其他 |
| 加工定制 | 是 |
| 标称截面积 | 25 |
| 单线标称直径 | 20 |
| 线芯绝缘材质 | 其他 |
| 线芯导体材质 | 其他 |
| 适用导线 | 25 |

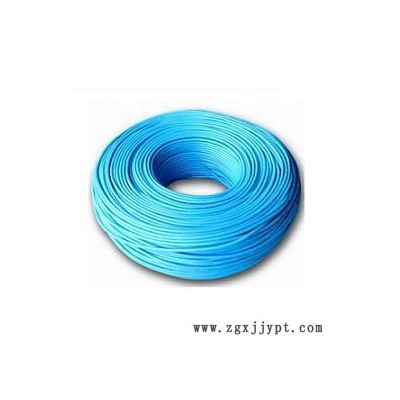

聚氯乙烯绝缘电线（JB8734-98）
一、用途Use
本产品适用于交流额定电压 450/750V 及以下的动力装置的固定敷设。
This product isfit for ac rated voltage 450/750V.
二、工作温度Workin temperture
BV-105 型不超过 105°C，其它不超过70°C敷设温度不低于 0℃ 。
BV-105 model notmore than 105°C,others not more than 70°C,installation temperature not lowerthan 0°C
三、型号、名称：见表1 Model and name：see table 1
型号 Model | 名称 Name |
BV | 铜芯聚氯乙烯绝缘电线 Copper core PVC insulation power line |
BLV | 铝芯聚氯乙烯绝缘电线 Aluminium core PVC insulation power line |
BVR | 铜芯聚氯乙烯绝缘软电线 Copper core PVC insulation flexible power line |
BVV | 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形电线 Copper core PVC insulation PVC sheath round power line |
BVVB | 铜芯聚氯乙烯绝缘聚氯乙烯护套平形电线 Coppercore户VC insulation户VC sheath parallel power line |
BLVVB | 铝芯聚氯乙烯绝缘聚氯乙烯护套平形电线 Aluminium core PVC insulation PVC sheath parallel power line |
BV-105 | 铜芯耐热1050C聚氯乙烯绝缘电线 Copper core heat-resistance 1050C PVC insulation |
四、规格尺寸及技术参数：见表 2-6 Specification,size andtechnological data（see table 2-6）
BV 300/500V 《参数2》《Data 2》
BV BLV(BV-105) 470/750V 《参数3》《Data 3》
BVVB、BLVVB300/500V 《参数4》《Data 4》
BVV450/750V 《参数5》《Data 5》
BVR450/750V 《参数6》《Data 6》
五、技术性能 Technological property
1）成品绝缘线和成品电线、放在 20±5°C 的室温水中至少1h后，能经受下表规定的交流电压试验。
2）电线具有良好的电气绝缘性能、力学性能和不延燃性能，质量可靠，方便耐用。
3）成品电线的绝缘或护套表面应有生产厂名、型号和电压的连续标志。
1）Finishid insulation core and finishedpower line are put into the water at the temperature 20±5°C for anhour. they should be able to experience theAC voltage testing.
2）Outer power line is good at insulationproperty.mechines roperty and non-inflammabilty with reliable quatilty andconve-nient durability.
3）Finished power line should have productsname,model and voltage signs.
试验名称 Testing name | 实验项目 Testing item | 试验值Testing value | ||
电线额定电压 Rated voltage of wire | ||||
300V/500V | 450V/750V | |||
成品绝缘线芯电压试验 Finished insulation wire voltage testing | 试验电（V）/按绝缘厚度 Testing voltage：in accordancce with insulation thickness | 0.6mm及以下 0.6mm and below | 1500 | |
0.6mm及以上 Over 0.6mm | 2000 | |||
电压施加时间不小于(min) Voltage bring to bear on time nor less than | 5 | |||
成品电线电压试验 Finished product wire voltage testing | 试验电压 Testing voltage | 2000 | ||
电压施加时间不小于 Voltage bring to bear on time nor less than | 5 | |||
