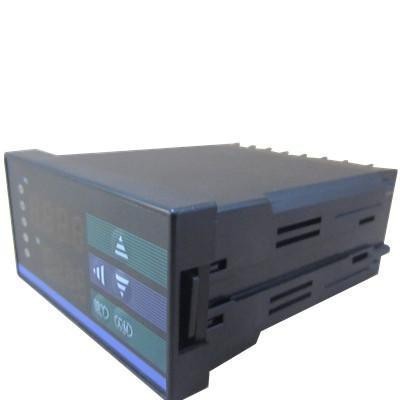

测量精度 | 0.2% |
---|---|
开孔尺寸 | 普通 |
外形尺寸 | 96*48 |
显示方式 | 数字显示 |
结构型式 | 方形结构 |
品牌 | 华盛 |
型号 | HSRB1299104PAI |
加工定制 | 是 |
本公司常年批发、零售,
买家须知:
关于运费:快递收费按产品重量收取,物流费用则是买家提货时付。
关于发货方式:本店小件产品发快递,大件货物发物流。
关于快递及物流速度:产品一旦发出,运输速度则不由我们控制,如有急件,请选择顺丰快递。
关于验收货:请各位买家收到货后,一定要先验货再签收,尤其是购买接头等小件货物,包装如有破损货产品丢失请马上联系我们,如签收后告知产品数量不对,本店概不负责。
本店为厂家直营店,承接非标订单。
本店不是所有产品都有现货,拍前请咨询掌柜。
当日下午3点以后的订单次日发货,无现货的需要定做。
本店默认快递为申通,如需其他快递请咨询店主快递费。
联系方式 电话:18001428928
Q Q:962947063
一 、主要功能
1.智能信号输入方式,在线修改输入信号种类。
2.可任意设置测量量程和报警范围。
3.先进的软件抗干扰,有效抑制各类现场干扰。
4.通过键盘进行参数设置和计量校准,无电位器等可调部件,长期稳定性好。
5.环境温度及热电阻引线电阻自动补偿。
6.可具备对变送器的配电功能。
7.隔离的电流输出方式及输出量程范围可任意设置。
8.具有光柱,双色光柱等模拟显示功能。
9.最多四路报警输出。
二 、技术指标
通用的技术指标请参考本公司手册中的《数显仪表通用技术指标》。
三 、选型方法
四 、显示说明

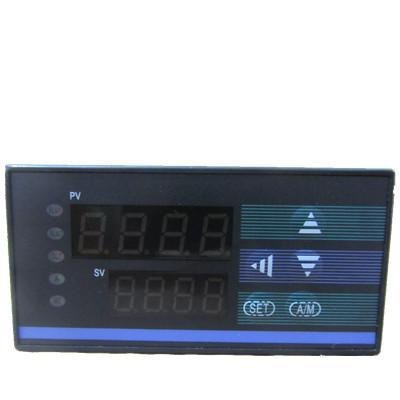

1.数码管显示:
a、参数设定状态下:上排显示参数代码,下排数码管显示参数值。
b、运行状态下:上排数码管显示测量值、下排数码管显示第一路(SP1)报警值。
c、单排数码管,在测量状态下数码管显示测量值,参数设置时该数码管依次显示参数代码和参数值,即:首先显示参数代码,按SET键后显示参数值,再次按键后继续显示下一条参数代码,以此类推。
2.光柱指示:显示测量值的百分比。双色光柱底色为绿,测量值为红,应用于液位指示。
3.指示灯:SP1:SP1报警 SP2:SP2报警 SP3:SP3报警 SP4:SP4报警。
五、键盘定义
1. 在仪表运行状态下:
SET:仪表由正常运行状态转入参数设置状态。
∧ :下排显示切换键,每按一次第二排显示窗口数据自动在SP1值,测量值占量程的百分比,输出量的百分比之间切换,但如出厂时经固化则固定显示SP1值,此时∧键无效。
∨ 、MAN:在运行状态下无作用。
2. 在参数设置状态下:
SET:先按此键,再按MAN键,即进入参数设置状态。每一项参数修改完成后按SET键进行确认并自动转入下一菜单,直到退出设置而转入正常运行状态。则同时按SET和MAN键即可。
>:光标移位键,按动一次光标右移一位,到个位位置后自动循环到首位。
∧:增1键,按一次数字增1,当光标在最右位数字时,长按此键(2秒以上)可作连续加。
∨:减1键,按一次数字减1,当光标在最右位数字时,长按此键(2秒以上)可作连续减。
MAN:在参数设置过程中按此键,可以退出当前所设置的参数,而回到上一个参数,同时当作被修改的参数不被输入仪表内部。
六、参数的设置
本系列仪表可在线修改各项参数,但如用户在订货时已注明各项具体要求,我公司在出厂时按用户要求设置。用户如需自行调整,请在仔细阅读下述说明后再进行操作,操作过程中如有疑问请向本公司产品代理商或直接致电本公司售后服务中心咨询。
以下是SLR系列仪表全部功能的菜单,可能因仪表型号,功能的不同,无关的菜单将被隐含不再被显示.
[表1] 参数设置表
代码 | 功 能 | 说 明 |
In | 输入信号类型选择 | 参照[表二]设置。 |
 ̄─_ | 抗干扰模式 | 参照[表三]设置。 |
dip | 小数点位置 | 小数点后数字位数(用于提高显示分辨率),如dip=0无小数点,dip=1显示XXX.X,dip=2显示XX.XX。 |
_─ ̄ | 显示位移量 | 显示值零点迁移量,例:原显示为0~1000,当显示位移量设置为2时,显示改变为2~1002,设为-2时显示-2~998。 |
ldo | 显示下限值 | 线性输入信号显示范围的上、下限值。热电偶或热电阻输入时由仪表内部自动设定,该参数无需设置。如输入4~20mA时需对应显示0~1000,则ldo=0,Lup=1000。 |
luP | 显示上限值 | |
SP1 | 第一报警点的报警值 | 第一路报警点的报警值,在可显示范围内任意设定,但该值为上限还是下限报警由P1c决定,详见P1c设置说明。该位报警灯对应面板的SP1指示灯。 |
P1h | 第一报警点回差值 | 当测量值在报警临界点上下频繁波动时,为防止继电器频繁动作而需设置的保持范围。如P1h=1,则PV±1范围以内继电器不动作。 |
P1c | 第一报警方式 | P1c=31时SP1值所对应为上限报警,P1c=30时SP1为下限报警。 |
SP2 | 第二报警点的报警值 | 定义方式同SP1。 |
P2h | 第二报警点回差值 | 定义方式同P1h。 |
P2c | 第二报警方式 | 定义方式同P1c。 |
SP3 | 第三报警点的报警值 | 定义方式同SP1,该选项只有四路报警输出才有。 |
P3h | 第三报警点回差值 | 定义方式同P1h,该选项只有四路报警输出才有。 |
P3c | 第三报警方式 | 定义方式同P1c,该选项只有四路报警输出才有。 |
SP4 | 第四报警点的报警值 | 定义方式同SP1,该选项只有四路报警输出才有。 |
P4h | 第四报警点回差值 | 定义方式同P1h,该选项只有四路报警输出才有。 |
P4c | 第四报警方式 | 定义方式同P1c,该选项只有四路报警输出才有。 |
out | 变送输出类型 | 00:变送输出0~10mA,01:变送输出4~20 mA。当需输出0~5V时,将out设为00,同时在输出端子上并联500Ω精密电阻,输出0~10V并联1KΩ精密电阻;输出1~5V时将out设为01,同时并联250Ω精密电阻, |
odo | 变送输出零点 | 变送输出下限4(0)mA对应变送输出工程量的值。如变送输出范围为0~1000℃,则odo=0,oup=1000。 |
oup | 变送输出满度 | 变送输出上限20(10)mA对应变送输出工程量的值。 |
End | 设置结束标记 | 再按一次SET键则退出参数设置,同时所修改参数被保存。仪表恢复到正常运行状态. |
[表2] ln代码
In | 分类 | 测量范围 | In | 分类 | 测量范围 | In | 分类 | 测量范围 |
00 | K | 0-1300 | 10 | 0-20mV | -1999-9999 | 20 | Pt100 | -199.9-600 |
01 | E | 0-900 | 11 | 0-75mV | -1999-9999 | 21 | Cu100 | -50.0-150.0 |
02 | S | 0-1600 | 12 | 0-200mV | -1999-9999 | 22 | Cu50 | -50.0-150.0 |
03 | B | 300-1800 | 13 | 0-5V | -1999-9999 | 23 | BA2 | -199.9-600 |
04 | J | 0-1000 | 14 | 1-5V | -1999-9999 | 24 | BA1 | -199.9-600 |
05 | T | 0-400 | 15 | 0-10mA | -1999-9999 | 25 | G | -50.0-150.0 |
06 | R | 0-1600 | 16 | 0-20mA | -1999-9999 | 27 | 0-400Ω | -1999-9999 |
07 | N | 0-1300 | 17 | 4-20mA | -1999-9999 | 30 | 0-10kHz | -1999-9999 |
