| 标称截面 | 3.66 |
|---|---|
| 每卷长度 | 305米 |
| 线芯材质 | 镀锡铜线 |
| 型号 | 9180 |
| 加工定制 | 是/否/ |

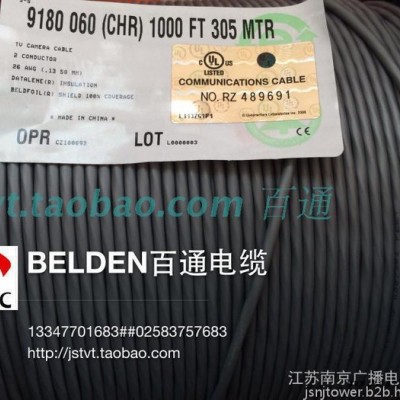

美国百通beldenAES/EBU数字音频缆，型号：9180
（现货为：灰色）
百通提供的产品包括100 欧姆电缆解决方案及一整套专门用于数字音频的单线对及多线对蛇形电缆。这些电 缆使用了Datalene? 一级高密度绝缘。同标准的泡沫聚乙烯相比，它的耐冲击性能大大提高了，使得这种新 型电缆不易因拖拉或弯曲等原因而受损。而高的传播速度更进一步降低了电容值及信号延迟，同时还可做到远距离无误传输。
AES/EBU数字音频缆，也可用于数字视频时间码传输。

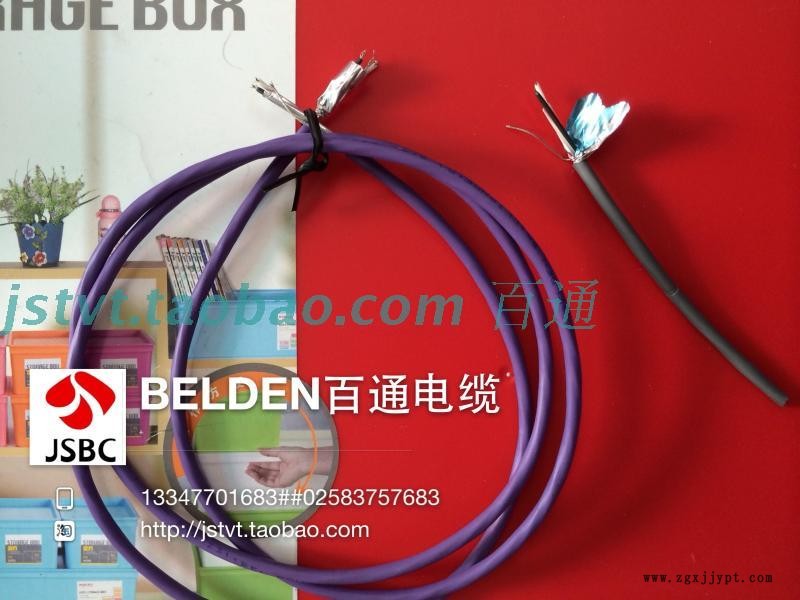

AES/EBU单对数字音频电缆，特性阻抗110欧姆，导体为2*26AWG多股绞合镀锡铜导体外加PE绝缘护套，Beldfoil**屏蔽技术（铝箔/聚酯）附加独立多股绞合镀锡铜接地线，整体外径3.66mm，灰色PVC外护套。产品性能出众，体积短小，应用范围广泛，可做为楼宇自控、工业自动化控制、RS-232/422、RS-485、HART等网络通讯电缆使用。
| 额定外径(mm) | 绝缘厚度(mm) | 护套厚度(mm) | 额定电容(pF/m) | 额定导体直流电阻(W/km) | 传播速度NVP(%) | 特性阻抗(ohms) |
| 3.66 | .381 | .559 | 42.623 | 122.30 | 76.0 | 110.0 |
·发泡高密度聚乙烯 (Dataleneò)绝缘
·铝箔/聚酯(Beldfoil) 屏蔽，带一根26AWG绞合锡包铜(7x34) 接地线
·PVC护套
·防火级别：通过VW-1竖直电缆火焰测试，80°C
AES/EBU标准AES/EBU的全称是Audio Engineering Society/European Broadcast Union（音频工程师协会/欧洲广播联盟），现已成为专业数字音频较为流行的标准。大量民用产品和专业音频数字设备如CD机、DAT、MD机、数字调音台、数字音频工作站等都支持AES/EBU。AES/EBU是一种通过基于单根绞合线对来传输数字音频数据的串行位传输协议。它无须均衡即可在长达100m的距离上传输数据，如果均衡，可以传输更远距离。它提供两个信道的音频数据**24比特量化），信道是自动计时和自同步的。它也提供了传输控制的方法和状态信息的表示(channel status bit)和一些误码的检测能力。它的时钟信息是由传输端控制，来自AES/EBU的位流。它的三个标准采样率是32kHz、44.1kHz、48kHz，当然许多接口能够工作在其它不同的采样率上。AES/EBU提供“专业”和“消费”两种模式。它们两者**大的不同在于信道状态位格式的提供上。专业模式的状态位格式里包括数字信道的源和目的地址、日期时间码、采样点数、字节长度和其它信息。消费模式包括的东西**比较少，但包含了拷贝保护信息。另外，AES/EBU标准提供**”，在它的位流里包含用户说明（例如厂商说明等）。图1是AES/EBU专业格式24字节信道状态数据块的一部分。AES/EBU的普通物理连接媒质有：（1）平衡或差分连接，使用XLR（卡侬）连接器的三芯话筒屏蔽电缆，参数为阻抗110Ω，电平范围0.2V～5Vpp，抖动为±20ns。（2）单端非平衡连接，使用RCA插头的音频同轴电缆。（3）光学连接，使用光纤连接器。百通选型：模拟音频：单对屏蔽 8641
单对屏蔽 8760
单对屏蔽 8761
单对屏蔽 9451
屏蔽，2对 8723
屏蔽，3对 8777
麦克风电缆：
单对屏蔽，AES/EBU 1800F
四芯星绞 1192A
单对屏蔽 1813A
