厂家(产地) | 江苏苏龙环保科技有限公司 |
---|---|
材质 | 天然橡胶 |
用途 | 灌浆 |
一、概述
ZSQ系列液、气压灌浆塞是我公司根据二十世纪90年代后期国内外灌浆施工的实际情况,经过大量试验,精心研制的属**先进的多功能深孔灌浆机具,并获二项****,**号分别为:ZL98 211669·1和ZL03 262022·5,这套设备全部采用国产材料,使用我国成熟的生产工艺,经过连续不断的改进,其性能已接近国外同类产品的水平。经**重点工程天荒坪电站、广州抽水蓄能电站、三峡工程等巨型电站的水泥灌浆、化学灌浆的推广应用,均得到了设计、监理、业主、施工局等单位的专家认可,一致认为该系统设计合理,产品性能可靠,质量有保证,施工简单、方便快捷,极大的减轻了工人的劳动强度,提高了工效,具有良好的经济效益和社会效益。
二、ZSQ系列液、气压灌浆塞主要性能特征

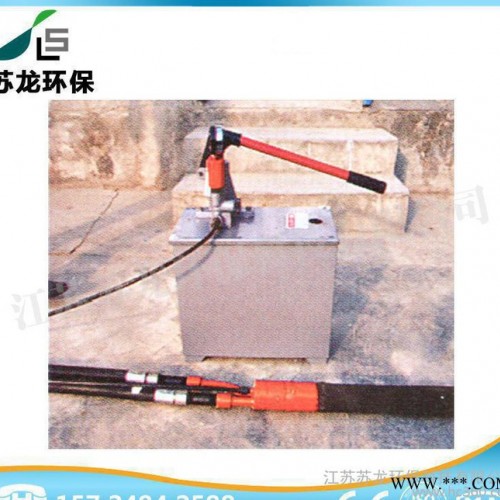

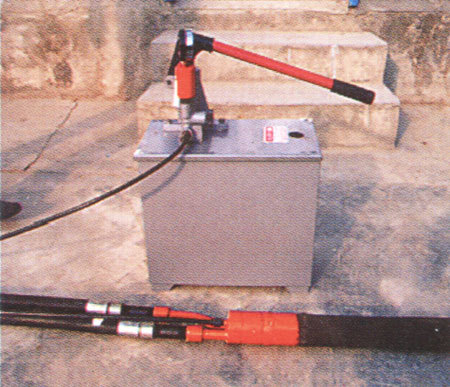

1、ZSQ系列液、气压灌浆塞采用2根内径为Φ19钢编高压橡胶软管并列成进浆管和回浆管;既可用手压泵(或电动泵)压水、也可用微型高压空气压缩机充气做胀塞压力源,简单经济且胀塞压力由压力表作出明确的指示,卡塞力的大小容易掌握,因此卡塞牢固工作可靠。
2、ZSQ系列液、气压灌浆塞除ZSQ-42、ZSQ-56两型号外,其它各型均可进行孔内大循环灌浆和纯压灌浆两用,但ZSQ-56型化学灌浆和压水试验时可进行孔内大循环。
3、ZSQ系列液、气压灌浆塞的长度较长(有效长度为1M),特别适用在其它机械塞无法封闭的孔段,在一定成度上防止了绕塞返浆现象,密封性能良好。
4、ZSQ系列液、气压灌浆塞用高压钢编橡胶软管代替了传统的钢管或钻杆,将钢编橡胶软管连接成所需的整条长度,借助钻机卷扬力一次下塞、起塞,可节省2/3的功效,大大的减轻了工人的劳动强度。
5、浅孔灌浆时还可将钻孔、灌浆分开进行,充分提高工作效率。
6、卡塞、卸塞操作简单,使用方便、快捷。
三、ZSQ系列液、气压灌浆塞适用范围
本系列液、气压灌浆塞为多功能型,广泛适用于水电站、水库工程的帷幕、固结、回填、化学灌浆及地质勘探压水试验和钻探的堵水;煤矿的封孔堵水,测、排瓦斯,低厚煤层、高瓦斯煤层的挤压开彩。
四、ZSQ系列液、气压灌浆塞使用方法
1、连接所有管路系统,上紧所有丝扣,接通气源(或水压泵),将灌浆塞放在孔口(或一端封闭的钢管内)试压,检查接头是否泄漏,放进孔内备用。
2、打开气瓶减压阀或水压泵,让灌浆塞慢慢膨胀,注意充气压力必须大于灌浆压力的2/3,达到预定压力即可灌浆。
3、灌浆开始时,待回浆口有大量浆液溢出时,再分次缓慢加压到预定灌浆压力,否则容易形成较大压差。灌浆时应经常检查气瓶减压阀压力表压力,如减少应即时加补。
4、灌浆时间较长时,必须检查有无窜浆、绕塞、返浆现象,如有应停止灌浆, 放掉压力, 充气塞上下松动一下,防止充气塞被固结,难于取出。
5、结束灌浆时,必须先放掉灌浆压力,再放掉充气压力,千万不能先放掉充气压力,防止灌浆塞射出,造成安全事故。
6、灌浆结束后,只需将灌浆塞放入一端封闭的钢管内,充气约0.5MPa,即可进行循环冲洗。
7、灌浆塞取出后,将水管分别与进浆管、回浆管连接冲洗。
8、多孔一起灌浆时,所有管路必须平行排开,不得绞缠在一起,以防一孔发生事故影响其它孔的安全。
9、长时间使用后,应将灌浆塞下端拆开进行清洗,上黄油。
10、钻孔发现时有较长裂隙或较破碎时,可能会发生窜浆、绕塞、返浆,应另放一根气管至灌浆塞上端,如有窜浆、绕塞、返浆时,用高压气冲排,可预防卡塞。
