| 厂家(产地) | 日本宝理 |
|---|---|
| 牌号 | 6165A4 |
| 加工级别 | 注塑级 |
| 特性级别 | 耐磨,增强级,阻燃级 |
| 用途级别 | 填充级,纤维 |
| 销售方式 | 品牌经销 |
| 类型 | 标准料 |
| 性能项目 | 试验条件[状态] | 测试方法 | 测试数据 | 数据单位 | ||
| 基本性能 | 吸水率 | 23℃、水中24小时 | ISO 62 | 0.01 | % | |
| 密度 | ISO 1183 | 1.98 | g/cm3 | |||
| 熔体粘度 | 310℃、1000/sec | ISO 11443 | 400 | Pa·s | ||
| 物理性能 | 阻燃性 | UL 94 | V-0 | |||
| 成型收缩率 | 流动方向 | 80℃×2mmt | 0.2 | % | ||
| 垂直方向 | 80℃×2mmt | 0.5 | % | |||
| 机械性能 | 弯曲模量 | ISO 178 | 18300 | MPa | ||
| 断裂应变 | ISO 527-1,2 | 1.1 | % | |||
| 拉伸强度 | ISO 527-1,2 | 130 | MPa | |||
| 简支梁冲击强度（有缺口） | ISO 179/1eA | 4.5 | kJ/m2 | |||
| 弯曲强度 | ISO 178 | 190 | MPa | |||
| 电气性能 | 体积电阻率 | IEC 60093 | 8×1015 | Ω·cm | ||
| 介电击穿强度 | 1KHz | IEC 60250 | 0.002 | |||
| 介电破坏强度 | 3mmt | IEC 60243-1 | 14 | kV/mm | ||
| 介电常数 | 1MHz | IEC 60250 | 5.8 | |||
| 耐导电径迹 | IEC 60112 | 200 | V | |||
| 介电常数 | 1KHz | IEC 60250 | 5.8 | |||
| 介电击穿强度 | 1MHz | IEC 60250 | 0.002 | |||
| 表面电阻率 | IEC 60093 | 9×1015 | Ω | |||
| 热性能 | 线性热膨胀系数 (常温) | 流动方向 | ISO 11359-2 | 1 | ×10-5/℃ | |
| 垂直方向 | - | 2 | ×10-5/℃ | |||
| 负荷变形温度 | 1.82MPa | ISO 75-1 | 270 | ℃ | ||

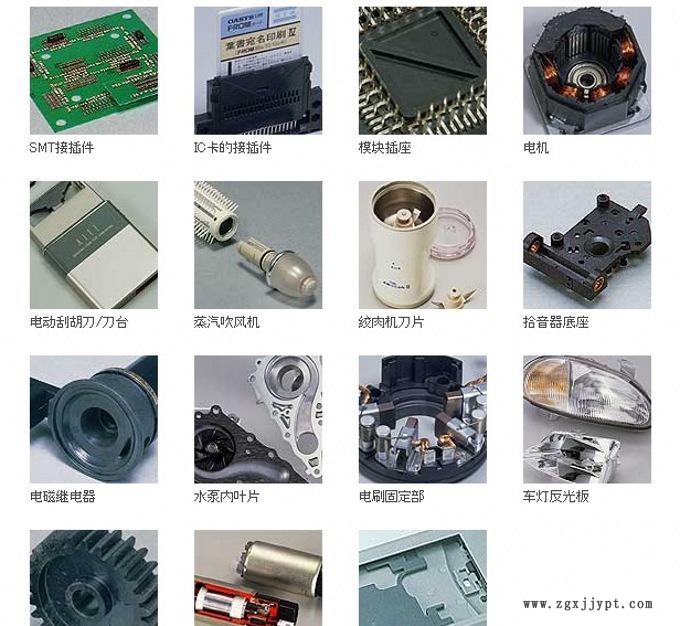

产品特点 pps具有机械强度高、耐高温、高阻燃、耐化学药品性能强等优点；具有硬而脆、结晶度高、难燃、热稳定性好、机械强度较高、电性能优良等优点。PPS是工程塑料中耐热性**好的品种之一，热变形温度一般大于260度、抗化学性仅次于聚四氟乙烯，流动性仅次于尼龙。强度一般，刚性很好，但质脆，易产生应力脆裂，不耐苯、汽油等有机溶剂.长期使用温度可达260度，在400度的空气或氮气中保持稳定。通过加玻璃纤维或其它增强材料改性后，可以使冲击强度大为提高，耐热性和其它机械性能也有所提高，密度增加到1.6-1.9，成型收缩率较小到0.15-0.25%适于制作耐热件.绝缘件及化学仪器.光学仪器等零件.此外，它还具有成型收缩率小（约0.8%），吸水率低（约0.02%），防火性好、耐震动疲乏性好等优点。颜色：本色 黑色 咖啡色
