| 壁厚 | 齐全 |
|---|---|
| 材质 | 橡胶 |
| 产地 | 河北 |
| 长度 | 50m |
| 工作温度 | -40-100（℃） |
| 工作压力 | 齐全 |
| 公称内径 | 齐全 |
| 公称外径 | 齐全 |
| 类别 | 齐全 |
| 形状 | 管状 |
| 颜色 | 黑色 |
| 用途 | 输送 |
| 种类 | 齐全 |
| 产商/产地 | 景县神方橡塑制品有限公司 |
| 品牌 | 神方 |
| 型号 | 齐全 |
| 加工定制 | 是 |
| 厂家(产地) | 河北景县 |
高压胶管 用于矿井液压支架、油田开发、工程建筑、起重运输、冶金锻压、矿山设备、船舶、注塑机械、农业机械、各种机床以及各工业部门机械化、自动化液压系统中输送具有一定压力和温度的石油基(如矿物油、可溶性油、液压油、燃油、润滑油)及水基液体(如乳化液、油水乳浊液、水)等和液体传动的管路。
基本信息中文名称
高压胶管
用 于
矿井液压支架、油田开发
产品规格范围
DN6mm~DN305mm。
分 类
高压钢丝编织油管
| 目录 | 1分类 2用途 | 3制作流程 4故障分析 | 5损坏原因 |
|---|
折叠编辑本段分类
高压油管按照制作工艺主要分为高压钢丝编织油管与高压钢丝缠绕胶管

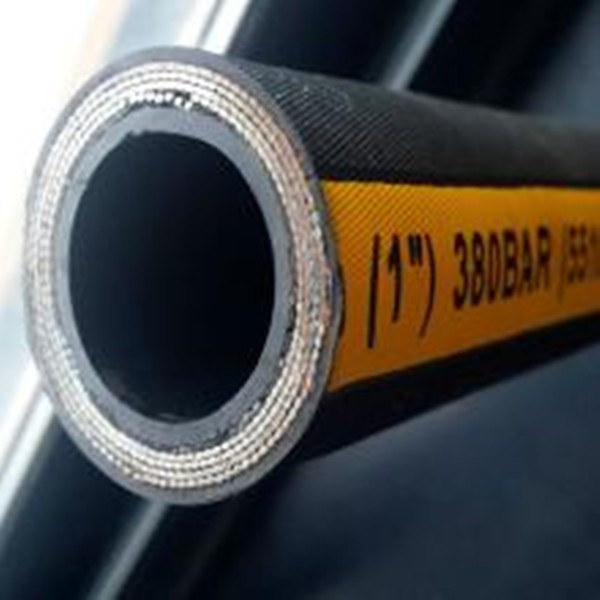

折叠钢丝缠绕胶管高压钢丝缠绕胶管结构主要由内胶层、中胶层、四层或多层交替缠绕的钢丝增强层和外胶层组成。
内胶层具有使输送介质承受压力，保护钢丝不受侵蚀的作用，外胶层保护钢丝不受损伤，钢丝(ф0.3-2.0增强层)层是骨架材料起增强作用。
高压钢丝缠绕油管(高压油管)用途:高压钢丝增强液压油管主要用于矿井液压支架、油田开发，适宜于工程建筑、起重运输、冶金锻压、矿山设备、船舶、注塑机械、农业机械、各种机床以及各工业部门机械化、自动化液压系统中输送具有一定压力(较高压力)和温度的石油基(如矿物油、可溶性油、液压油、燃油、润滑油)及水基液体(如乳化液、油水乳浊液、水)等和液体传动，最高耐工作压力可达70-120Mpa。
高压钢丝缠绕油管(高压油管)工作温度:-40℃~120℃
产品规格范围:DN6mm~DN305mm。

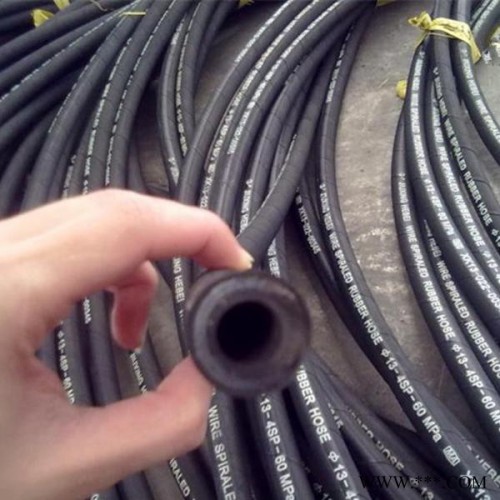

种类:4SP型-四层钢丝缠绕的中压胶管。
4SH型-四层钢丝缠绕的高压胶管。
R12型-四层钢丝缠绕苛刻条件下的高温中压油管。
R13型-多层钢丝缠绕苛刻条件下的高温高压油管。
R15型-多层钢丝缠绕苛刻条件下的高温超高压油管。
折叠钢丝编织胶管
高压钢丝编织胶管结构主要由耐液体的合成橡胶内胶层、中胶层、Ⅰ、Ⅱ、Ⅲ层钢丝编织层、耐天候的合成橡胶外胶层组成。
但根据高压胶管的设计原理，Ⅲ层编织胶管在胶管承压时不起任何作用，白白浪费材料，增加胶管自身重量，降低胶管的可曲挠性。所以，各国标准中均没有这种胶管的标准。一些企业的老工程师仍旧沿用过去的老标准，所以在设计时仍旧有人选择这种型号。
高压钢丝编织胶管用途:高压钢丝增强液压油管主要用于矿井液压支架、油田开发，适宜于工程建筑、起重运输、冶金锻压、矿山设备、船舶、注塑机械、农业机械、各种机床以及各工业部门机械化、自动化液压系统中输送具有一定压力和温度的石油基(如矿物油、可溶性油、液压油、燃油、润滑油)及水基液体(如乳化液、油水乳浊液、水)等和液体传动。
高压钢丝编织胶管工作温度:油类-40℃~100℃，空气-30℃~50℃，水乳液+80℃以下。
高压钢丝编织胶管规格范围:DN5mm~DN102mm。

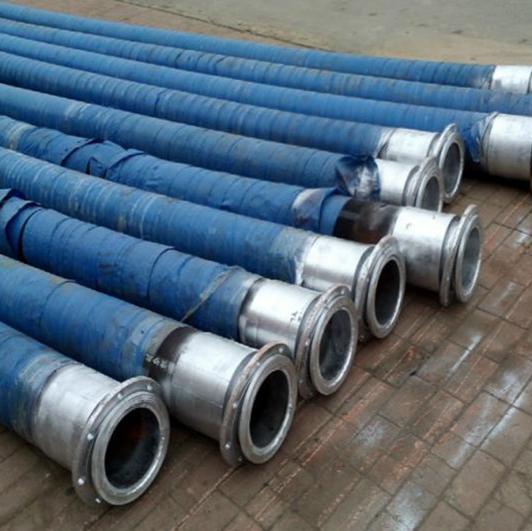

折叠石油钻探胶管
一、结构:内胶层、内胶保护层、中胶层、钢丝缠绕层和外胶层组成。
二、用途:钢丝缠绕钻探胶管用于油田固井、修井及石油地质勘探、小型钻机和水利采煤、输送泥浆及常温水等流体介质。
折叠
用途
折叠工业
煤矿工业用油管主要有液压支架胶管。近年来，有些煤矿液压支架的压力要求已经提高，一部分钢丝编织胶管不能满足其性能要求，要求改用钢丝缠绕油管。此外，为防止煤矿井下采煤过程中煤尘污染和提高生产安全性，增加了煤矿用油管的品种，如煤层探水封孔器伸缩油管，用于煤矿井下工作面综采前对煤层进行注水、注浆等作业。据报道，国内已有厂家生产，并经十几家煤矿试用，可替代同类进口产品。
折叠石油工业
21世纪中国海洋石油开发战略中提出重点开发近海和浅海油田，因此，石油工业除了使用钻探油管、振动油管外，还要求使用浅海输油油管。浅海海底输油油管国内已有生产，但飘浮式或半飘浮式输油油管和深海海底输油油管目前仍然依靠进口。随着中国海洋石油开发战略的实施，海洋石油开采对油管性能的要求将不断提高。
折叠编辑本段制作流程1、用混炼机按配方混炼出内层胶、中层胶和外层胶; 用挤出机挤出内层油管，包覆在涂了脱模剂的软芯或硬芯上(液氮冷冻法也可不用管芯)
2、压延机压成中层胶薄片，加隔离剂收卷并按工艺要求裁成规定宽度
3、将含管芯内层油管在缠绕机或编织机上缠绕或编织上镀铜钢丝或镀铜钢丝绳，同时在缠绕机或编织机将中层胶薄片同步缠绕在每两层镀铜钢丝或镀铜钢丝绳间，缠绕钢丝起头和结尾处绑扎(有些早期缠绕机需预先将镀铜钢丝进行预应力定型处理)
4、再次在挤出机上包覆上外层胶，然后再包缠铅或布硫化保护层
5、通过硫化罐或盐浴硫化
6、最后拆去硫化保护层，抽出管芯，扣压上管接头，抽样打压检验。
总之，制造高压油管使用设备多、原料种类多，生产工艺复杂。但近年来以塑料或热塑性弹性体为主要原料的液压油管生产工艺可适当简化，但原料价高，仍以橡胶原料为主。
