| 厂家(产地) | 上海罗地亚 |
|---|---|
| 产品名称 | PA66 |
| 类型 | 标准料 |
| 牌号 | A20V25 |
| 销售方式 | 品牌经销 |
| 颜色 | 本色 |
| 用途级别 | 电子电器部件 |
| 产地/厂家 | 上海罗地亚 |
| 品牌 | 上海罗地亚 |
| 加工级别 | 注塑级 |
| 特性级别 | 阻燃级,热稳定性 |
规格级别外观颜色该料用途备注说明
| 阻燃 电子电器部件 注塑 | 自然色和黑色 | |
| 该产品含磷阻燃级，UL94V0（0.8mm），具非常好的充模质量和良好的机械性能，特适合于做电气设备的绝缘部件。开关、变压器绕线架、接插件、受力的薄壁件 | ||
| 加工：密封包装供货，使用方便，万一材料吸湿，必须使用干燥烘箱，在80℃条件下将其干燥至含水量小于0.2%。 注塑条件建议设置为： 机筒温度：进料区275-280℃ 压缩区285-290℃ 熔融区290-295℃ 模温： 60-80℃ | ||
| 性能项目 | 试验条件[状态] | 测试方法 | 测试数据 | 数据单位 | |
| 物理性能 | 吸水率 | 在23℃，24小时 | ISO 62 | 0.6 | % |
| 密度 | --- | ISO 1183-A | 1.46 | g/cm3 | |
| 收缩率 | 纵向/横向 | 尼泰克 | 0.4/0.55 | --- | |
| 机械性能 | 拉伸模量 | --- | ISO 527 | 12000 | MPa |
| 断裂伸长率 | --- | ISO 527 | 3 | % | |
| 简支梁无缺口冲击强度 | --- | ISO 179-1993 | 50 | KJ/m2 | |
| 屈服强度 | --- | --- | 190 | MPa | |
| 断裂强度 | --- | ISO 527 | 190 | MPa | |
| 电气性能 | 介电强度 | --- | IEC 243-1 | 25 | Kv/mm |
| 表面电阻率 | --- | IEC 93 | 0.1 | E14.ohm | |
| 体积电阻率 | --- | IEC 93 | 10 | E14.ohm.cm | |
| 相对介电常数 | 1MHz | IEC 250 | 3.4 | --- | |
| 介电损耗因数 | 1MHz | IEC 250 | 0.02 | --- | |
| 抗电弧径迹性 | --- | IEC 112 | 400 | V | |
| 热性能 | 燃烧性 | 0.8mm | ISO 1210UL 94 | V0 | V |
| 熔点 | --- | ISO 3146A | 260 | ℃ | |
| 热变形温度 | 1.8MPa | ISO 75-2 | 255 | ℃ | |
| 灼热丝测试 | 1.6mm | IEC 695-2-1 | 960 | ℃ | |
| 线性膨胀系数 | 23℃-85℃ | ASTM E-831 | 2.5 | E-5/℃ | |
| 其它性能 | 氧指数 | --- | ISO 4589 | 30.5 | % |

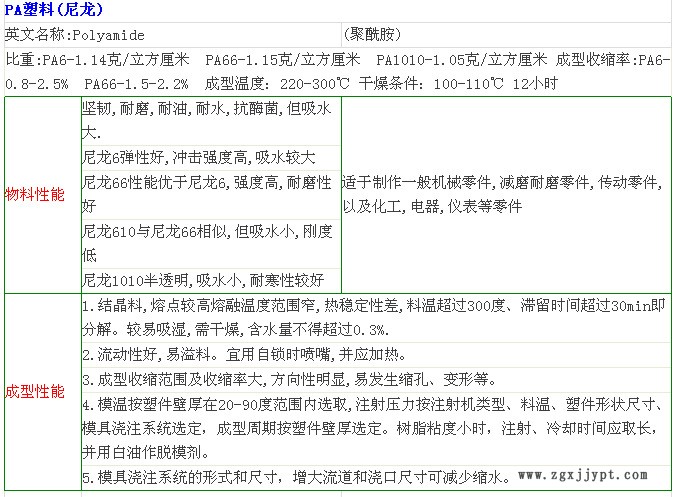

PA66 聚酰胺66或尼龙66 典型应用范围:
同PA6相比，PA66更广泛应用于汽车工业、仪器壳体以及其它需要有抗冲击性和高强度要求的产品。
注塑模工艺条件:
干燥处理：如果加工前材料是密封的，那么就没有必要干燥。然而，如果储存容器被打开，那么建议在85℃的热空气中干燥处理。如果湿度大于0.2%，还需要进行105℃，12小时的真空干燥。
熔化温度：260~290℃。对玻璃添加剂的产品为275~280℃。熔化温度应避免高于300℃。
模具温度：建议80℃。模具温度将影响结晶度，而结晶度将影响产品的物理特性。对于薄壁塑件，如果使用低于40℃的模具温度，则塑件的结晶度将随着时间而变化，为了保持塑件的几何稳定性，需要进行退火处理。
注射压力：通常在750~1250bar，取决于材料和产品设计。
注射速度：高速（对于增强型材料应稍低一些）。
流道和浇口:由于PA66的凝固时间很短，因此浇口的位置非常重要。浇口孔径不要小于0.5*t（这里t为塑件厚度）。如果使用热流道，浇口尺寸应比使用常规流道小一些，因为热流道能够帮助阻止材料过早凝固。如果用潜入式浇口，浇口的最小直径应当是0.75mm。
