| 材质 | PC |
|---|---|
| 计量单位 | 千克 |
| 类型 | 标准料 |
| 牌号 | 6555 |
| 销售方式 | 品牌经销 |
| 颜色 | 本色 |
| 用途级别 | 通用级 |
| 品牌 | 德国拜耳 |
| 厂家(产地) | 德国拜耳 |
| 加工级别 | 脱模级,注塑级 |
| 特性级别 | 阻燃级 |
PC/6555/德国拜耳 生产企业： 德国拜耳
①原料描述部分规格级别外观颜色该料用途备注说明
| 其它 其它 注塑 | ||
| 用于工业产品及电子电器 | ||
| 特性：中高粘度，完全阻燃V-0/3.0mm，注塑式挤塑 | ||
| 性能项目 | 试验条件[状态] | 测试方法 | 测试数据 | 数据单位 | ||
| 基本性能 | 熔体流动速率（质量） | 300℃，1.2kg | ISO 1133 | 10 | g/10min | |
| 密度 | ISO 1183 | 1200 | KG/m3 | |||
| 吸温性 | 23℃/50%相对温度饱和值 | ISO 62 | 0.12 | % | ||
| 熔体流动速率（体积） | 300℃，1.2kg | ISO 1133 | 9.5 | cm3/mm | ||
| 吸水性 | 饱和值23℃，Saturation | ISO 62 | 0.3 | % | ||
| 物理性能 | 透光率（透明材料） | 1mm | DIN 5036-1 | 89 | % | |
| 折射系数 | ISO 489 | 1.586 | ||||
| 雾度（透明材料） | 3mm | ISO 14782 | 89 | % | ||
| 透光率（透明材料） | 4mm | DIN 5036-1 | 87 | % | ||
| 透光率（透明材料） | 3mm | DIN 5036-1 | 89 | % | ||
| 透光率（透明材料） | 2mm | DIN 5036-1 | 89 | % | ||
| 机械性能 | CHARPY冲击强度 | -30℃ | ISO 179-1eU | N | KJ/m2 | |
| 屈服应变 | 50mm/min | ISO 527 | 6.0 | % | ||
| 名义断裂拉伸应变 | 50mm/min | ISO 527 | ＞50 | % | ||
| 拉伸蠕变模量 | 1000h | ISO 899-1 | 1900 | MPa | ||
| 屈服应力 | 50mm/min | ISO 527 | 65 | MPa | ||
| IZOD缺口冲击强度 | -30℃ | ISO 180-4A | 12 | KJ/m2 | ||
| 拉伸蠕变模量 | 1h | ISO 899-1 | 2200 | MPa | ||
| 拉伸模量 | 1mm/min | ISO 527 | 2400 | MPa | ||
| CHARPY冲击强度 | 23℃ | ISO 179-1eU | N | KJ/m2 | ||
| IZOD缺口冲击强度 | 23℃ | ISO 180-4A | 85 | KJ/m2 | ||
| 电气性能 | 相对介电常数 | 1MHz | IEC 60250 | 3.0 | ||
| 穿透能量 | -30℃/2mm | ISO 6603-2 | 65 | J | ||
| 相对介电常数 | 100Hz | IEC 60250 | 3.1 | |||
| 损耗因数 | 100Hz | IEC 60250 | 5 | 10-4 | ||
| 介电强度 | 1mm | IEC 60243-1 | 32 | kv/mm | ||
| 损耗因数 | 1MHz | IEC 60093 | 90 | 10-4 | ||
| 抗电弧径迹性 | 溶液A/SolutionA | IEC 60112 | 225 | 等级/Rating | ||
| 穿透能量 | 23℃/2mm | ISO 6603-2 | 60 | J | ||
| 最大穿透力 | 23℃/2mm | ISO 6603-2 | 5400 | N | ||
| 最大穿透力 | -30℃/2mm | ISO 6603-2 | 6400 | N | ||
| 体积电阻率 | IEC 60093 | 1014 | Ω.m | |||
| 表面电阻率 | IEC 60093 | 1016 | Ω | |||
| 加工性能 | 成型收缩率 | 流动方向 | ISO 1133 | 0.6-0.8 | % | |
| 垂直流动方向 | ISO 1133 | 0.6-0.8 | % | |||
| 热性能 | 可烧性 | 厚度mm黄卡 | UL 94（ISO 1210）（ISO 10351） | V-2/1.5(V-0/3.0) | 类别/Class | |
| 辉光金属丝试验温度 | 1.0mm | IEC 60695-2-12 | 960 | ℃ | ||
| 辉光金属丝试验温度 | 3.0mm | IEC 60695-2-12 | 960 | ℃ | ||
| 维卡软化温度 | 50N，50℃/h | ISO 306 | 144 | ℃ | ||
| 模具温度 | ISO 294 | 80 | ℃ | |||
| 热变化温度 | 1.80MPa | ISO 75-2 | 125 | ℃ | ||
| 熔体温度 | ℃ | ISO 294 | 300 | |||
| 热膨胀系数 | 流动方向 | 23-55℃ | ISO 11359-2 | 0.6 | 10-4/℃ | |
| 垂直流动方向 | 23-55℃ | ISO 11359-2 | 0.6 | 10-4/℃ | ||
| 热变化温度 | 0.45MPa | ISO 75-2 | 137 | ℃ | ||
| 辉光金属丝试验温度 | 2.0mm | IEC 60695-2-12 | 960 | ℃ | ||
| 辉光金属丝试验温度 | 1.5mm | IEC 60695-2-12 | 960 | ℃ | ||
| 玻璃化温度 | 10℃/min | ISO 11357-2 | 148 | ℃ | ||
| 其它性能 | 粘度系数 | ISO 1628-4 | 59 | cm3/g | ||
| 氧指数 | 方法A/ProcedureA | IEC 4589-2 | 37 | % | ||
| 注射速度 | ISO 294 | 200 | mm/s | |||
PC 聚碳酸酯典型应用范围:
电气和商业设备（计算机元件、连接器等），器具（食品加工机、电冰箱抽屉等），交通运输行业
（车辆的前后灯、仪表板等）。

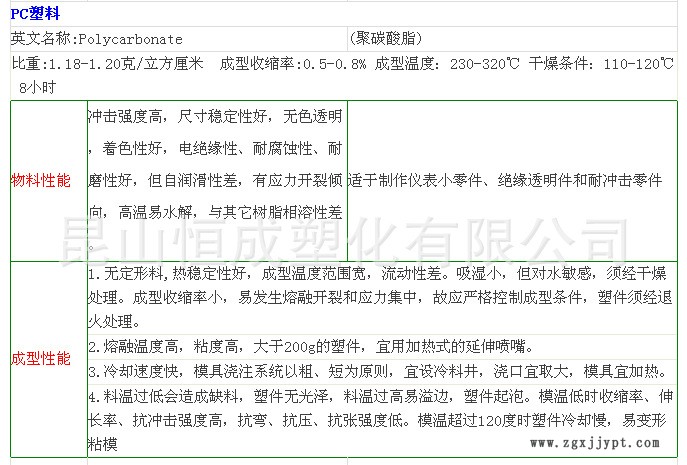

注塑模工艺条件:
干燥处理：PC材料具有吸湿性，加工前的干燥很重要。建议干燥条件为100℃到200℃，3~4小时。加工前的湿度必须小于0.02%。
熔化温度：260~340℃。
模具温度：70~120℃。
注射压力：尽可能地使用高注射压力。
注射速度：对于较小的浇口使用低速注射，对其它类型的浇口使用高速注射。
