| 材料 | 矽钢片 |
|---|---|
| 产地 | 中国 |
| 防护等级 | 优等 |
| 输出信号 | 开关型 |
| 制作工艺 | 半导体 |
| 种类 | 剩余电流互感器 |
| 材料物理性质 | 半导体 |
| 材料晶体结构 | 晶体 |
| 品牌 | 莱姆 |
| 型号 | LF1010-S LF1010-S/SP16 |
| 加工定制 | 否 |

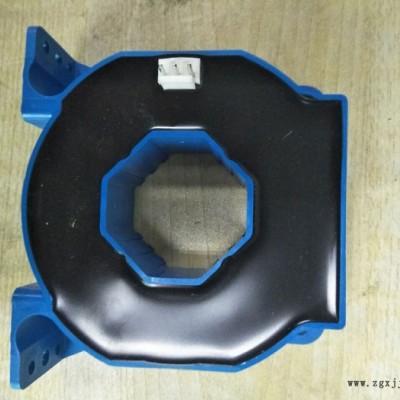

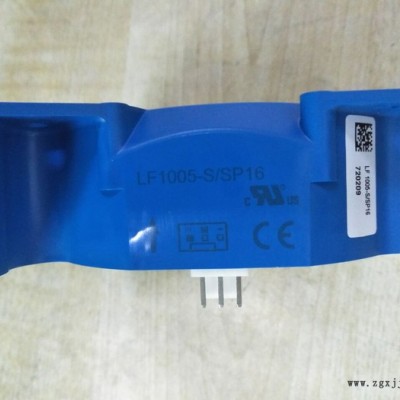

1000A电流传感器LF1010-S LF1010-S/SP22LF1010-S/SPA2 LF1010-S/SPA3 LF1010-S/SPA5
基于闭环ASIC的霍尔效应。直流，交流脉冲电流的测量值为1000 ARMS，带电绝缘。紧凑的设计。 通过各种方式进行面板安装。 初级导体交叉的孔径40 x13或38 mm。在Fluxgate技术水平上具有的精度， Ipn的0.4％的温度范围内的总体精度，Ipn的0.1失调漂移。快速响应时间小于0.5 μs，电流输出，-40°C至+ 85°C。双电源+/- 15至+/- 24V。
高安装多功能性，在工作温度范围内具有精度，标称值为1000ARMS。连接器JST B3P-VH上的输出
| Model | Measurement | Nominal value | Accuracy | Supply voltage | Second. Nominal Signal |
| LF1010-S/SP41 | Current | 1000 A | 0.4 % | External DC Bipolar 15 to 24 V | Instantaneous |
| LF1010-S/SPA6 | Current | 1188 A | 0.4 % | External DC Bipolar 24 to 24 V | Instantaneous |
| LF1010-S/SPA5 | Current | 1000 A | 0.4 % | External DC Bipolar 15 to 24 V | Instantaneous |
| LF1010-S | Current | 1000 A | 0.4 % | External DC Bipolar 15 to 24 V | Instantaneous |
| LF1010-S/SP22 | Current | 1000 A | 0.4 % | External DC Bipolar 15 to 24 V | Instantaneous |
| LF1010-S/SP33 | Current | 1000 A | 0.4 % | External DC Bipolar 24 to 24 V | Instantaneous |
| LF1010-S/SPA2 | Current | 1000 A | 0.4 % | External DC Bipolar 15 to 24 V | Instantaneous |
| LF1010-S/SPA3 | Current | 1000 A | 0.4 % | External DC Bipolar 15 to 24 V | Instantaneous |
系列LF1010-S
测量当前
面值1000安
测量范围2700安
主信号交流+直流
电源电压外部直流双极
电源电压范围15至24 V
准确性0.4
运温度-40°C / 85°C
技术闭环霍尔效应
安装面板
应用领域
驱动器
电源
可再生能源
焊接
