| 加工定制 | 否 |
|---|---|
| 重量 | 150（Kg） |
| 适用范围 | 外墙、屋顶屋面、冷库、异形罐体等 |
| 最大输出压力 | 20（N/S） |
| 功率 | 9（w） |
| 动力形式 | 气动式无气喷涂机 |
| 空气消耗量 | 1立方/分钟 |
| 喷射宽度 | 300mm |
| 喷嘴直径 | 2mm |
| 种类 | 无空气喷涂机 |
| 最佳喷射距离 | 1000mm |
| 规格 | GY-108 |
| 品牌 | 凯杰 |
| 型号 | gy |

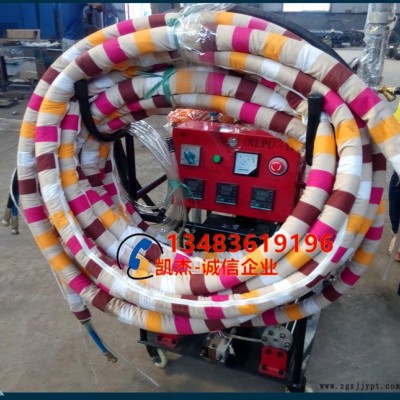

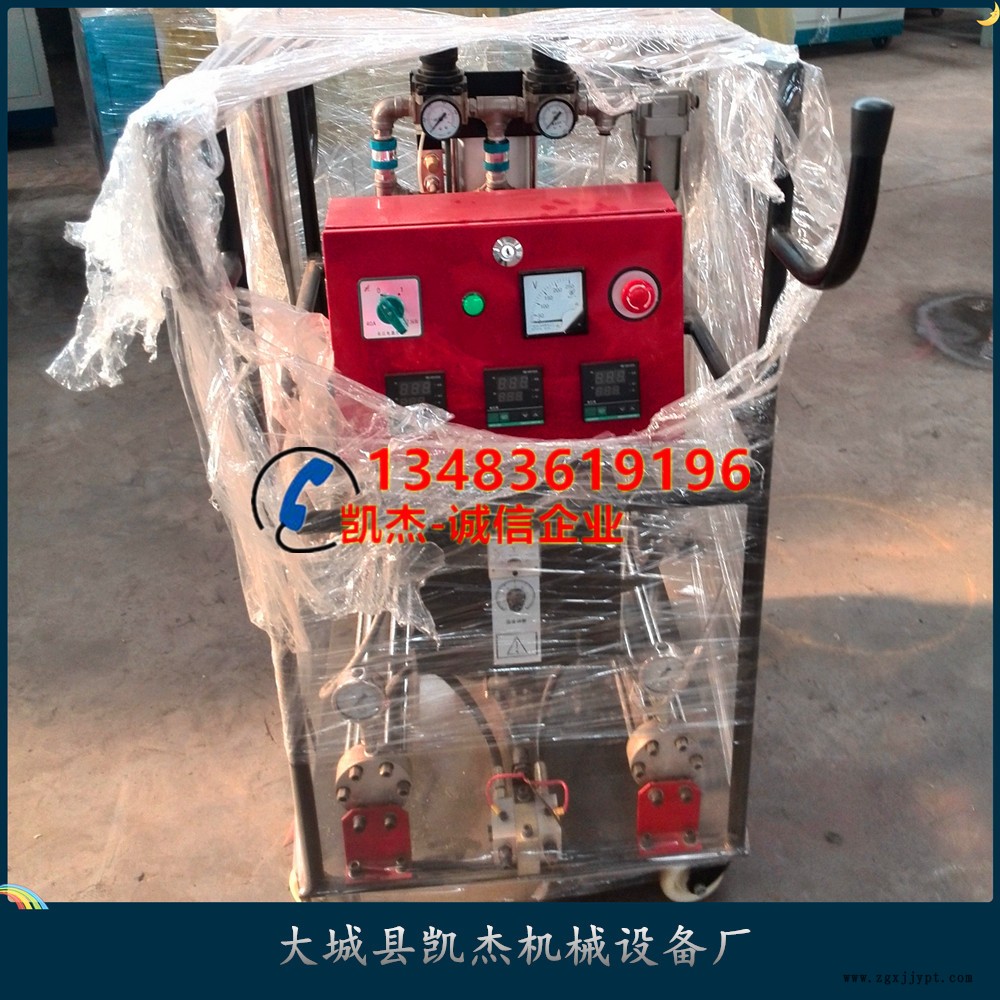

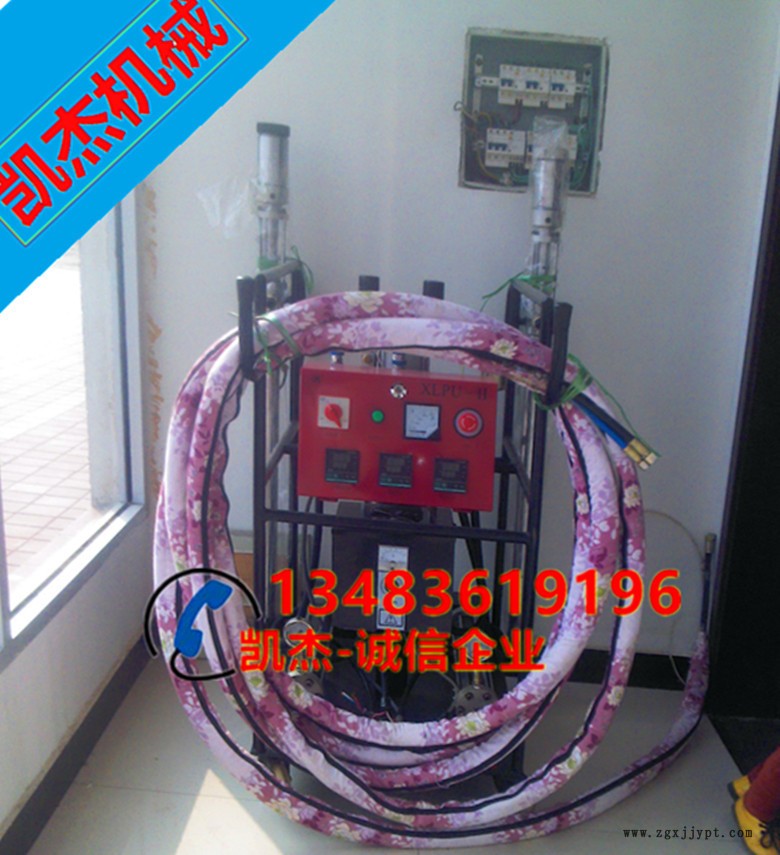

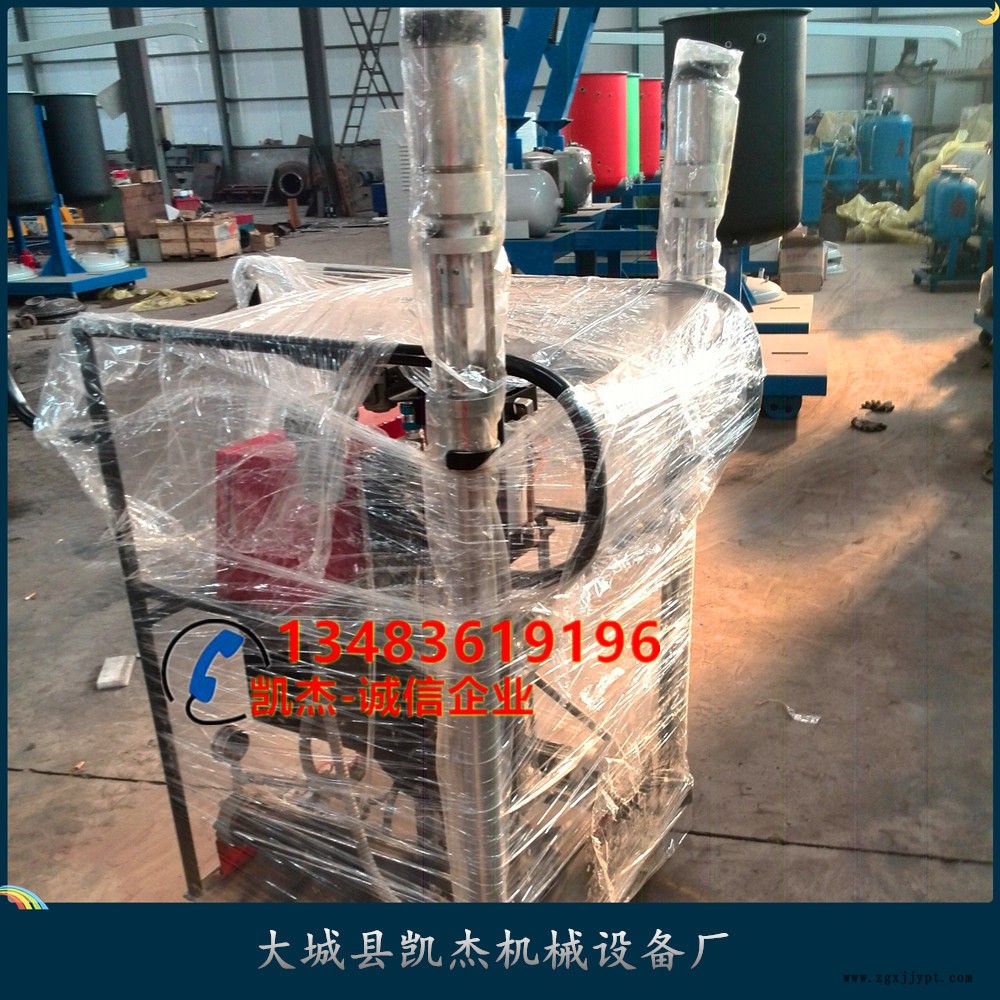

外墙高压聚氨酯喷涂机 聚氨酯大功率喷涂设备 发泡机
一．性能特点：
聚氨酯高压发泡机采用液压控制，高压对撞混合，混合效果好，出方率高，每吨原料发泡同等条件下比低压发泡机多发3－4立方米。枪头自清洁免清洗式，注射精度高，使用寿命可达30万次。料液恒温自控，自动加料系统。过滤系统采用自洁式过滤器，过滤效果好，方便快捷控制系统采用电脑控制，可同时设定不同的工位，满足不同规格制品的需求。流量范围内无级调解。机头设计独特 回流精密微调.
二、产品用途
GZ（Y）系列高压发泡机，是聚氨酯泡沫塑料灌注发泡设备专用。只要聚氨酯的组份原料－－异氰酸酯组份与聚醚多元醇组份－性能指标符合配方要求，通过本设备计量、混合、注射、即能生产出均匀、合格的泡沫制品。
三、应用范围：
本机主要用于聚氨酯保温管道发泡、聚氨酯保温板材、冷库板，石油天燃气管道发泡，冰箱、冰柜、厨具等发泡
四、GZ(Y)系列高压发泡机性能规格表
型号规格 | 组分 | 比例 | 比值精度 | 额定流量 | 注射压力 | 搅拌混合头 | 计量泵 | A、B料桶容积(升) | 适用范围 | |
GZ(Y)-10 | 贰组合 | 1:1到3:3随意调节 | ≤1% | 150克/秒 | ≥10Mpa | 自清洁式，不用溶剂清洗。使用寿命≥30万次 | 轴向柱塞泵 | 50 | 有加热水套、配电动搅拌器、炭钢材料 | 硬泡、自结皮、高回弹 。冷库板、管中管、冰箱夹层、各种价值垫、汽车配件等 |
GZ(Y)-40 | 600克/秒 | 200 | ||||||||
GZ(Y)-100 | 1600克/秒 | 300 | ||||||||
GZ(Y)-120 | 2000克/秒 | 550 | ||||||||
GZ(Y)-150 | 2500克/秒 | 550 | ||||||||
GZ(Y)-220 | 3500克/秒 | 550 | ||||||||
GZ(Y)-300 | 4500克/秒 | 800 | ||||||||
五、使用方法：
1、本产品使用电压为380伏，采用三相四线制，用户根据泵的指定方向连接好电源。
2、使用前在两贮料桶水夹套和贮气罐中加上水，以视管为准。
3、浇注机A、B料液的供料，打开自动上料口截门，打开自动上料开关**可完成自动上料程序快捷方便。
4、在浇注机电脑上设定好所需个时间，然后打开试料口截门，打开自动上料开关，称出设定时间内出料的重量和重量差，调节A、B截站来平衡达到工作需要的比例。
5、浇注时间设定，根据所需用量与本机流量来设定所需工作时间，浇注时间可在0-99 .9秒之间设定，设定精度为1%
聚氨酯低压发泡机《GZ(Y)-150、GZ(Y)-180》
一、用途
GZ(Y)系列低压发泡机，是聚氨酯泡沫塑料罐注发泡的专用设备。本机设有A两组加热器，两料罐可装200公斤料液。利用AB料泵自动上料。
二、本机主要采用V、H系列高精度计量泵定量输送A、B料液，具有无脉冲，连续送料，能够进行无级调节的特点，计量**调节方便。
三、结构特点：
采用气混合，水清洗，料罐双层结构，水夹层，电加热水，保温料液恒温自控
四、配用1台空压机(自备)排气量为0.6Mpa-0.9Mpa3即可生产，在气压调节到0.6-0.8Mpa方能生产。
五、应用范围：
主要用于热力管道聚氨酯发泡保温聚氨酯保温板材、冷库板，石油天燃气管道发泡，冰箱、冰柜、厨具等发泡
六、GZ(Y)低压浇注机的型号规格及主要技术参数
型号规格 | 计量泵型号 | 进口直径 | 出口直径 | 转速/分 | **大流量kg/分 | 功率每台 | 总重吨 |
GZ（Y）－30 | VH30－0 | 1寸 | 1寸 | 470 | 30 | 9.05kw | 0.6 |
GZ（Y）－50 | VH50－20 | 1.2寸 | 1.2寸 | 470 | 50 | 9.05kw | 0.6 |
GZ（Y）－80 | VH80－20 | 1.2寸 | 1.2寸 | 470 | 80 | 10.05kw | 0.8 |
GZ（Y）－100 | VH100－20 | 1.2寸 | 1.2寸 | 470 | 100 | 10.05kw | 0.8 |
GZ（Y）－120 | VH120－30 | 1.2寸 | 1.2寸 | 470 | 120 | 10.05kw | 1 |
GZ（Y）－150 | VH150－50 | 1.5寸 | 1.5寸 | 470 | 150 | 12.05kw | 1 |
GZ（Y）－180 | VH180－50 | 2寸 | 2寸 | 470 | 180 | 16.05kw | 1.5 |
全自动无支架发泡平台、双链条穿管机《Φ219-Φ1220》
全自动无支架液压发泡平台用于生产聚氨酯发泡制品的全自动翻转平台，它包括固定安装于机身上的主机以及与主机相连接的程控操作系统，其特点是，主机主要是由上、下模架及置于二者之间的活动平台构成的，上、下模架的一端通过两个铰柱相互连接，另一端通过锁紧机构锁紧连接，活动平台通过主油缸连接于下模架上的，在铰柱外侧的机身上各设有一个翻转油缸，翻转油缸的活塞杆与上模架固定连接；具有自动化程度高，产品稳定性好，劳动强度低，生产效率高等优点
设备的用途：保温管道、蒸汽管道、热力管网。
使用于聚氨酯管道发泡
可用型号为直径219-1220型12米长定尺钢管，穿管链条传动
法兰：液压上下法兰
定位：由两侧法兰为标准，四方液压定位
特点：发泡不用支架，流动性好，无阻力，可以提高出方率，加工速度快
发泡平台为二步法生产聚氨酯泡沫塑料保温管的专用辅助设备。
发泡平台利用液压机构对安置于设备工作台面的待发泡管件两端快速进行发泡法兰对接、定位、闭禁，以便进行发泡作业。该设备具有高效率、低能耗、易操作的特点，大大降低了操作工人的劳动强度。
该机由左、右法兰调整、运动系统；工作台；液压及控制系统等组成。
1、法兰调整运动系统：
发泡平台两端各有油缸推动的法兰推板一件，由支撑轮及导杆配合定位以使运动平稳。推板上加工有可安装各型号发泡法兰的槽（孔）并使法兰位于推板中心以防受力倾斜。安装推板导杆及油缸的座板由两侧垂直导槽定位，用于更换不同规格工件是调整推板中心高度量调整丝刚由链条互连以保证调整时的左右同步。（该手轮用于空载调整，调整时应使推板处于靠近丝杠手轮位置）工作时调整推板法兰与工作同心并相应调整支撑轮使推板保持铅垂状态，以减少运动阻力。
2、工作台：
工作台为钢板与形钢焊接结构，分为左右两段，强度大，刚性好。
两端各有两块可调定位块，以调整工作水平方向与推板法兰同心。
工作台底部有改变工作台面倾角的举升机构，以便倾斜。
发泡时调整角度（如倾角需超过5°可在调角枢轴端挖调整地坑）。
3、液压控制系统：
两端推板各有一HSGL-63/45E头部圆法兰连接、单耳环式油缸驱动，油缸推力为49.88kN(5T)。
底部举升油缸为两个HSGL-80/45型，每个油缸推力为80.42kN(8T)。
液压系统工作压力为16MPa，当压力表显示压力不正常时，用溢流阀做相应调整。各油缸运动由3个手动换向阀控制。
低压喷涂机
一、发泡机的结构原理
本机设有左、右两支藏料箱各为28公斤独立料箱。两种不同的液料，各自从这两支料箱中分别进入两台环形活塞计量泵，启动电机，通过齿轮变速箱同时带动两台计量泵运转，两种液料各自按预先单组调好的配比同时输送到喷头。并由进入喷头内的压缩空气，使液料在喷头内腔混合雾化，混合后的液料随着压缩空气从喷头的喷咀中喷射到件上，从而完成喷涂发泡的现场施工。
二、
(一)各型发泡机配用的环形活塞式计量泵及其参数：
| 发泡机型号 | 计量泵型号 | 进口直径G" | 出口直径G″ | 转速/分 | **大喷涂量kg/分 |
| JP-103 | HJ3-100 | 1/2″ | 3/8″ | 500 | 3 |
| JP-106 | HJ6-120 | 1/2″ | 3/8″ | 500 | 6 |
| JP-109 | HJ9-100 | 1/2″ | 1/2″ | 500 | 9 |
(三)本机使用电源电压-380V(三相火线)总功耗不大于5kw使用压缩空气为6-8kg/cm2。
(四)外形尺寸：L×B×H=750mm×500mm×800mm
聚氨酯泡沫喷涂技术数据
材料喷比：1：1 材料粘度范围：200-1000CPS
喷涂量：5-8kg/min 操作温度：**高可达110℃
清洗：自动气流清洗 电源：220V 6A
压气源：≥0.7 Mpa 0.5m3/min
外形尺寸：600×600×1100（mm) 重量：50kg
