| 厂家(产地) | 台湾南亚 |
|---|---|
| 加工级别 | 注塑级 |
| 牌号 | 2212G |
| 特性级别 | 阻燃级,标准级,高抗冲,抗化学性,热稳定性,透明级,增强级,增韧级 |
| 销售方式 | 品牌经销 |
| 用途级别 | 照明灯具,电子电器部件,管材级,家电部件,汽车部件,填充级,通用级,纤维,型材,医用级 |
产品介绍

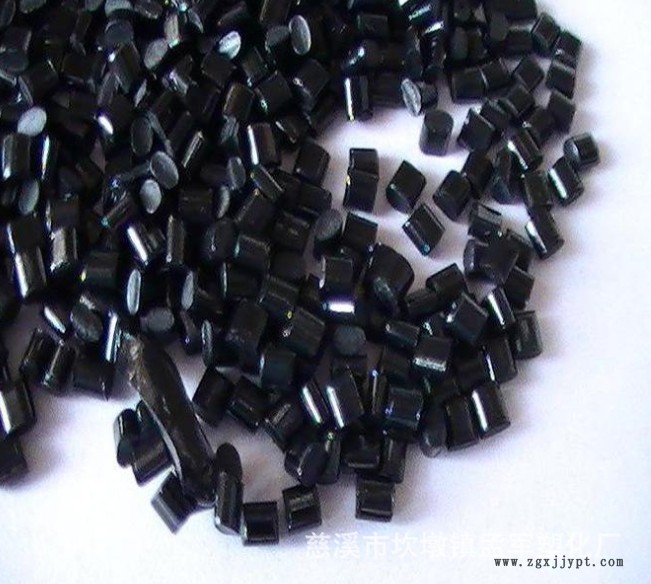

产品信息产品名称： PA6尼龙进口纯废丝造粒 再生料 韧性好 高光泽 高粘度
料纯无杂质，流动性好，脱模佳。可用与表面高光泽产品，高光ABS，PC，PMMA相比。
加工工艺
干燥处理：
由于PA6很容易吸收水分，因此加工前的干燥特别要注意，如果材料是用防水材料包装供应的，则容器应保持密闭。如果湿度大于0.2%，建议在80℃以上的热空气中干燥16小时。如果材料已经在空气中暴露超过8小时，建议进行温度为105℃，8小时以上的真空烘干。
融化温度：
230-280℃，对于增强品种为250-280℃。
模具温度：
80-90℃。模具温度很显著地影响结晶度，而结晶度又影响着塑件的机械特性。对于结构部件来说结晶度很重要，因此建议模具温度为80-90℃。对于薄壁的、流程较长的塑件也建议施用较高的模具温度。增大模具温度可以提高塑件的强度和刚度，但却降低了韧性。如果壁厚大于3mm，建议使用20-40℃的低温模具。对于玻璃纤维增强材料模具温度应大于80℃。
注射压力：
一般在750-1250bar之间（取决于材料和产品设计）
注射速度：
高速（对增强材料要稍微降低）
流道和浇口：
对于PA6的凝固时间很短，因此浇口的位置非常重要。浇口孔径不要小于0.5*T（这里T为塑件的厚度）。如果使用热流道，浇口尺寸应比使用常规流道小一些，因为热流道能够帮助阻止材料过早凝固。如果用潜入式浇口，浇口的**小直径应当是0.75mm。
联系联系电话：18617002211
