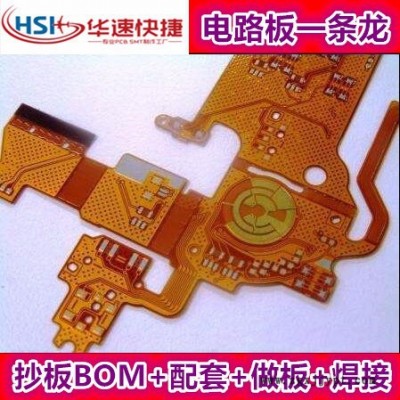

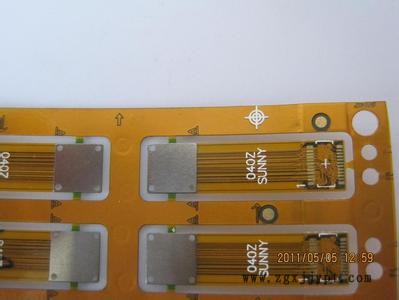

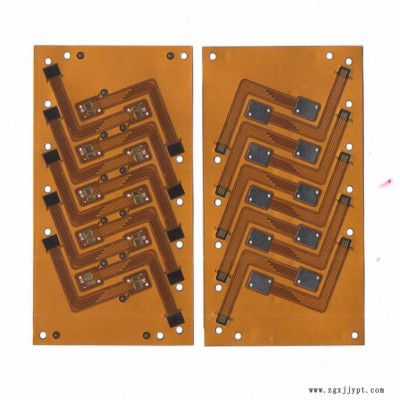

蚀刻不锈钢FPC补强板 钢片补强柔性板 软硬结合FR-4补强 PI补强板 fpcb板
产品: 浏览次数:896蚀刻不锈钢FPC补强板 钢片补强柔性板 软硬结合FR-4补强 PI补强板 fpcb板
产地: 昆山
加工方式: 任何方式
单价: 1.00元/pcs
最小起订量: 1 pcs
供货总量:
发货期限: 自买家付款之日起 3 天内发货
有效期至: 长期有效
最后更新: 2022-01-20 19:19

详细信息
产地 昆山
加工方式 任何方式
认证 ISO9001
执行质量标准 企业标准
加工设备数量 10个
日加工能力 20000
加工设备 SMT全自动贴片机
生产线数量 4
无铅制造工艺 提供

华速快捷官网:www.ksjdldl.com

可开**(详情与店主联系)

本公司线路板pcb打样及批量生产所用的板材一律采用建滔(kb)集团下的军工级别的A级料,军工品质 以您的资料为准,如确定资料,我们安排生产,不再更换资料,所以您下单时一定要检查好PCB文件,已免出错 在生产中,我们会有工程审核您的资料,如有问题会及时与您联系!请您的联系方式一定要是正确!如联系不上,我们将会停止生产! 我们的客服是技术专业人员,不管你是否需要购买,如果有任何关于PCB线路板方面的问题需要了解,我们真诚的一一为你解答,为你排忧解难,以便方便您日后的设计PCB文件履行保密义务! 层数:1-20层,盲孔,埋孔,半孔 **小线宽:3mil   **小线距:3mil **小孔经:0.15mm(6mil)      板     厚:0.2-7mm 表面工艺: 有铅 无铅 喷锡、镀金、沉金、OSP防氧化  金手指 阻焊颜色:绿,红,蓝,黄,白,黑,(颜色不同价格一样) 面铜厚度:18-90μm          孔铜厚度:   ≥20μm 成品板翘曲度(**小) :≤0.5% 热冲击 :265°,20s PCB工艺技术能力 项目参数说明 **小线宽(Mil)4允许局部区域有3Mil的线。 **小间距(Mil)4允许局部区域有4Mil的间距。 **小焊环(Mil)过孔:4Mil余环是指孔边到焊环**外边的距离。 器件孔:7Mil **小孔径板厚 < 2.0mm厚径比≤12:1、孔径≥0.15mm指成品孔。 板厚≥2.0mm厚径比≤8:1指成品孔。 **大板厚单、双面板3.0mm 多层板6.0mm **小板厚单、双面板0.2mm 多层板4层:0.6mm;6层:0.8mm;8层:1.0mm;10层:1.2mm **大尺寸单、双面板640x1100mm 多层板640x1100mm 线到板边距离铣外形:0.20mm V-CUT:0.4mm **大层数16 阻焊绿油窗(Mil)21.指单边;2.为保证绿油桥或避免露线允许2Mil. 绿油桥(Mil)6指IC管脚之间。 颜色白色、黑色、蓝色、绿色、黄色、红色等。 字符**小线宽/线高(Mil)5/25mil 颜色白色、黄色、黑色等。 表面镀层单一表面处理均可做,或者沉金+OSP、喷锡+沉镍金均可做 工艺镀层类型**小厚度**大厚度 镀层厚度 (微英寸)化学镍金镍层厚度100150 金层厚度13 镀金手指镍层厚度120150 金层厚度530 孔内镀层(微米)铜层厚度2025超出此范围需工艺评审 底铜厚度内外层铜厚(oz)0.56 成品铜厚外层16.5 内层0.56 绝缘层厚度(mm)0.08---- **小线宽/间距(mil)**大铜厚0 4/4mil0.5oz0在保证间距的情况下线宽不能低于要求值 5/6mil1oz0 7/7mil2oz0 8/9mil3oz0 10/16mil5oz0 板材类型FR-4,FR-4Tg170℃ 高频板材(Rogers,taconic,F4B) Al基板((Berquist,thermagon 国产Al基) 特殊工艺埋盲孔(机械盲埋孔,一阶、二阶),盘中孔,板边金属化,半孔,台阶安装孔,控深钻孔,金属基(芯)板.
