PoE八芯供电器,强功型60W带MCU保护电路,AC输入,PI-160G
产品: 浏览次数:988PoE八芯供电器,强功型60W带MCU保护电路,AC输入,PI-160G
品牌: kmetech
插入损耗: -
额定功率: -
单价: 127.00元/个
最小起订量: 300 个
供货总量: 999 个
发货期限: 自买家付款之日起 天内发货
有效期至: 长期有效
最后更新: 2022-01-20 19:41

详细信息
插入损耗 -
额定功率 -
供电电压 -
品牌 KMETECH/宽迈
型号 PI-160G

类型:PoE八芯供电器DC:54V /1%
AC:100-240

PI-160G-四对线PoE供电器,強供型**大輸出60W,输出60W



PI-160G具备千兆、大功率四对线完全符合大功率PoE规范的60W、单口四对线PoE供电器,PoE中跨设备。

PI-160G可与广泛的**PoE受电设备(PD)配套使用,包括依照**的IEEE 802.3at规范要求大功率和两事件分级支持的802.11n接入点、WiMAX CPE和基站、Pan-Tilt-Zoom摄像机等。

PI-160G Midspan中跨设备/四对线供电器,大功率、千兆

支持和两事件分级等多项性能于一身。

主要功能与特性



* 10/100/100 baseT支持

PI-160G的一项重要特性是其可在所有四对线PoE供电器,以太网电缆上提供大功率的能力,与双芯(两对线)产品相比,可大大地改善性能和效率。四对线PoE供电器可使PI-160G得以在提供60W功率的同时维持600mA的较低的电流水平。这与同类的两对线设备形成了鲜明的对比,在提供60W功率的情况下其电流水平高达1.2A。鉴此,这一效率更高的PSE156G可在使用CAT5电缆的情况下为PD损耗提供51W的功率,而对于两对线解决方案来说,则只能提供30W。

除其60W操作模式外,PI-160G还可用于为两对线设备供电,功率可达30W。在此情况下,该中跨设备仍使用CAT5及以上电缆的所有四对线,可使其少浪费电缆上的高达50%的功率。与传统的两芯解决方案相比,采用PI-160G的PoE系统可降低高达15%的能量损耗。

另外,此款PI-160G中跨设备还配带独特的连锁功能,当向网络加装新的PD时,允许用户通过以增量方式链接多个单端口中跨设备而扩展其部署。

 PI-160 (前網口)

Mode-A :LED亮 表示 1/2(+);3/6(-)已經工作中

Mode-B :LED亮 表示 4/5(+);7/8(-)已經工作中


PI-160 (AC)
AC 100~240V 50/60HZ

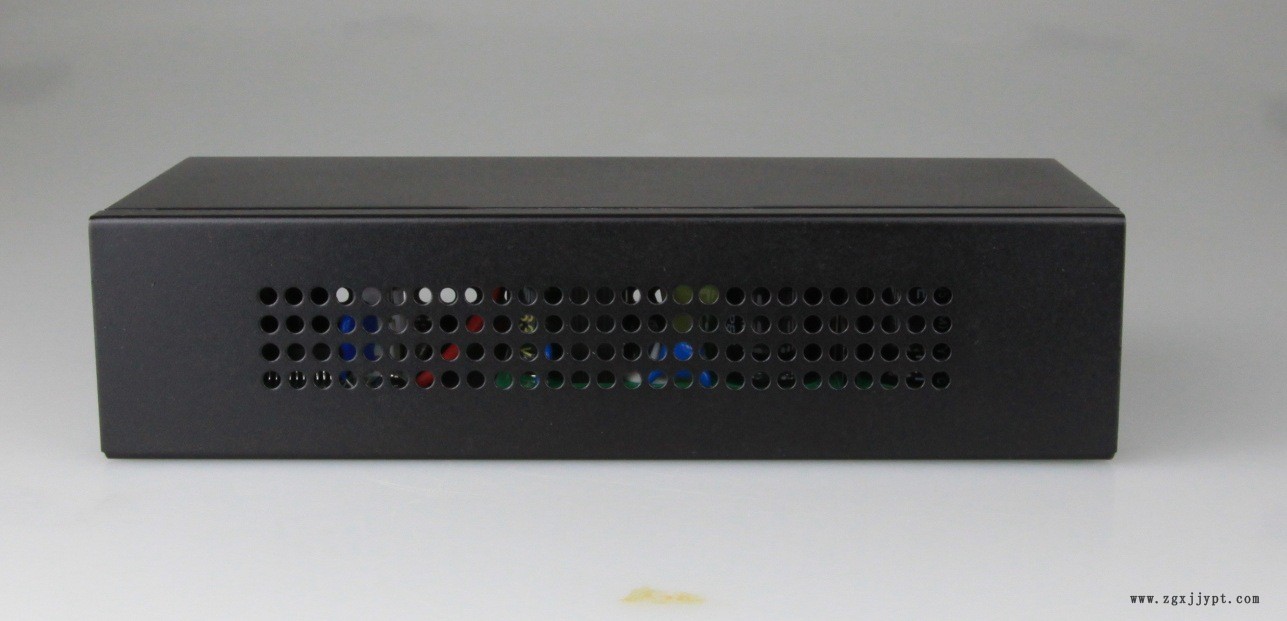

PI-160 (側面)

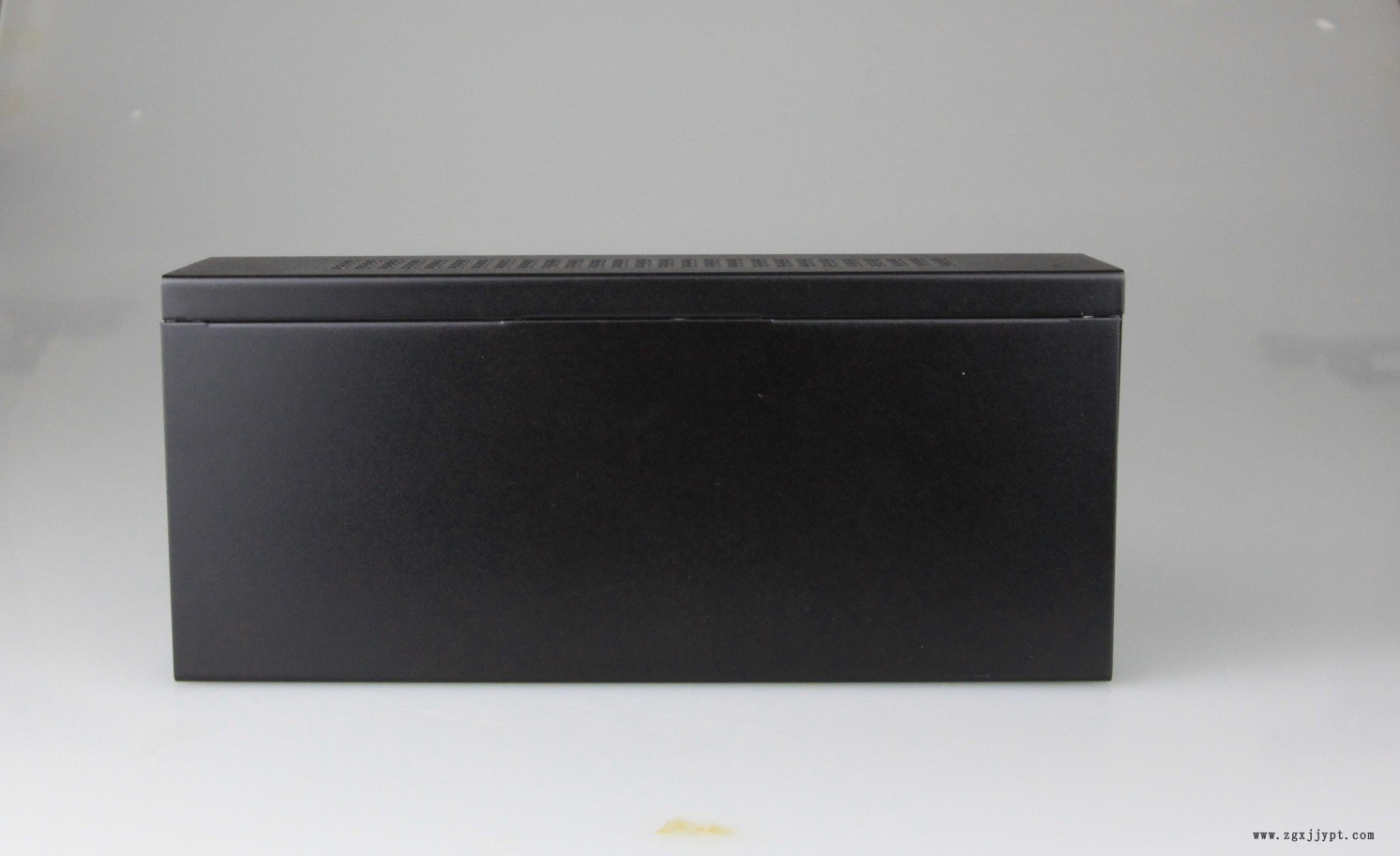

PI-160 (正面)

PI-160 (標籤)
** 底部可以壁掛

  功能特性

PI-160G PoE Injector单口中跨供电器,该供电设备正常工作在100VAC~240VAC输入电压范围,对外输出54V直流电压,额定60W的功率,采用八芯供电Mode-A +Mode-B两组直流电混合供电方式,可适用于标准与非标准PD设备的供电场合,正常供电距离可达100米。PI-160G PoE Injector供电设备具有以下一些优良性能:

1.通过Mode-A +Mode-B传输60W功率。

2.传输速率:10/100/1000Mbps,。

3.电源具有输入过欠压、输出过压、过热、输出过流短路保护等功能。

4.系统可靠性:MTBF>100000 hours@220Vac fullLoad。

5.传导干扰(CE)和辐射干扰(RE),符合EN55022、CLASS B标准。

6. 防雷特性:交流输入端,能够承受差模2KV,共模4KV的surge防护。

7. 电源效率高,全范围应用

8.系统自然冷或自带调速风扇,保证系统寿命.





功能参数

规格

电源规格

工作电源

输入电压:AC 100~240V,频率50/60Hz

埠输出功率

总输出**大功率分别为:60w。

整机功耗

PoE供电器空载功耗分别为:低于1w

PSE供电标准

强供电,无检测功能

PSE输出电压/电流

54V DC/ 1.2mA(MAX)

PSE输出稳压精度

54V DC±5%

产品性能

传输速率

10/100/1000 Mbps自适应网口**大速率1000Mbps

供电距离

满足100米长距离供电输出

系统可靠性

MTBF>100000 hours。@ 25°C full load,220Vac

产品外观

产品尺寸

180 mm x 79 mm x 44mm

LED  12/36脚

Mode-A亮绿灯

LED  45/78脚

Mode-B亮黄灯

PSE输出(Output)

Data + Power  RJ45接口类型   (黄灯1~4 -Port)

Data输入(Input)

Data/IN,RJ45接口类型

POE灯/灯号定义

1.灯亮表示正常供电。

2.指示灯闪亮:表示超载保护或者网线短路。

3.空载灯不亮

埠额定输出功率

Mode-A/Max.30W;Mode-B/ Max.30W









2.POE输出口主要技术指标



序号

项目

技术要求

单位

备注

2.1

POE供电指示灯

灯灭,输出空载



埠输出电流大于35mA,指示灯亮,埠输出电流小于8mA,指示灯灭,中间状态随温度有所变化,但同一负载不出现指示灯闪烁。



2.2



埠输出短路保护

灯亮,输出正常带载





短路保护方式为打嗝重启方式,指示灯闪烁

灯闪,输出超载或短路



长期短路不损坏





主要特性:
•电源具有输入过欠压、输出过压、每路输出过流短路保护等功能
• 系统可靠性:MTBF>17520 hours
• 传导干扰(CE)和辐射干扰(RE),符合EN55022、CLASS B 标准
• 防雷特性:交流输入端,均能承受265V/IN
