| 产品规格 | 25kg/袋 |
|---|---|
| 计量单位 | 吨 |
| 用途 | PBT阻燃剂 |
| 主要用途 | PBT氮磷无卤的阻燃剂 |
| 有效物质含量 | 99.0 |
| 品牌 | 科系维新材料 |
| 型号 | Hf-PBT氮磷无卤阻燃剂 |
产品简介：

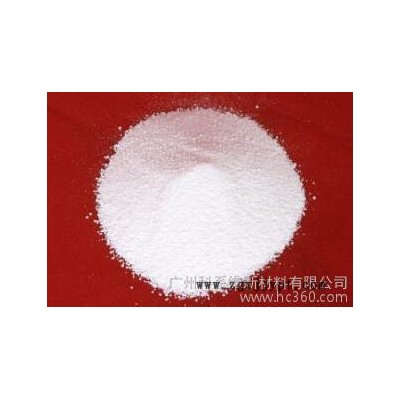

（1） 体系：氮-磷-硅无卤有机体系，白色粉末
（白度>=92，细度 >1250目，分解温度>=316摄氏度）；
（2）效果： V-0级30%玻纤增强PBT，15%~17%添加量，无熔滴、抑烟；
（3）机理：本产品是以自由基捕捉以及固相覆盖综合阻燃机理，且经过活性嫁接后，与PBT中官能团酯基具有**的相容性，达到高效阻燃而不受玻纤引发的“灯芯” 效应难以自熄；
（4）浓度：有效浓度>=99%，本产品不含MPP和红磷低价态化合物，故不产生产生游离腐臭味有毒和还原性气体**（PH3）；
（5）环保：符合RoHS, REACH, PAHs环保标准；
（6）其他：本产品经高活性氢物质嫁接进行处理表现出低表面张力，极易溶于PBT（含0%~38%玻纤）基材中，混合加工后的制品表面光亮，物性伤害低。本产品含复合八元环共轭体系，兼具抗紫外功能。
实验测试结果：
基 材： | 30%玻纤PBT树脂 | 30%玻纤PBT树脂 | 30%玻纤PBT树脂 |
阻燃剂： | 16% | 17% | 20% |
样 板： | 3.2mm | 1.6mm | 0.8mm |
阻 燃： | V-0 | V-0 | V-0 |
表 面： | 基本不影响 | 基本不影响 | 基本不影响 |
密 度： | 1.58g/cm3 | - | - |
吸水率： | 0.07% | - | - |
缺口冲击强度： | 87 J/cm2 | - | - |
拉伸强度： | 111MPa | - | - |
弯曲模量： | 6878MPa | - | - |
