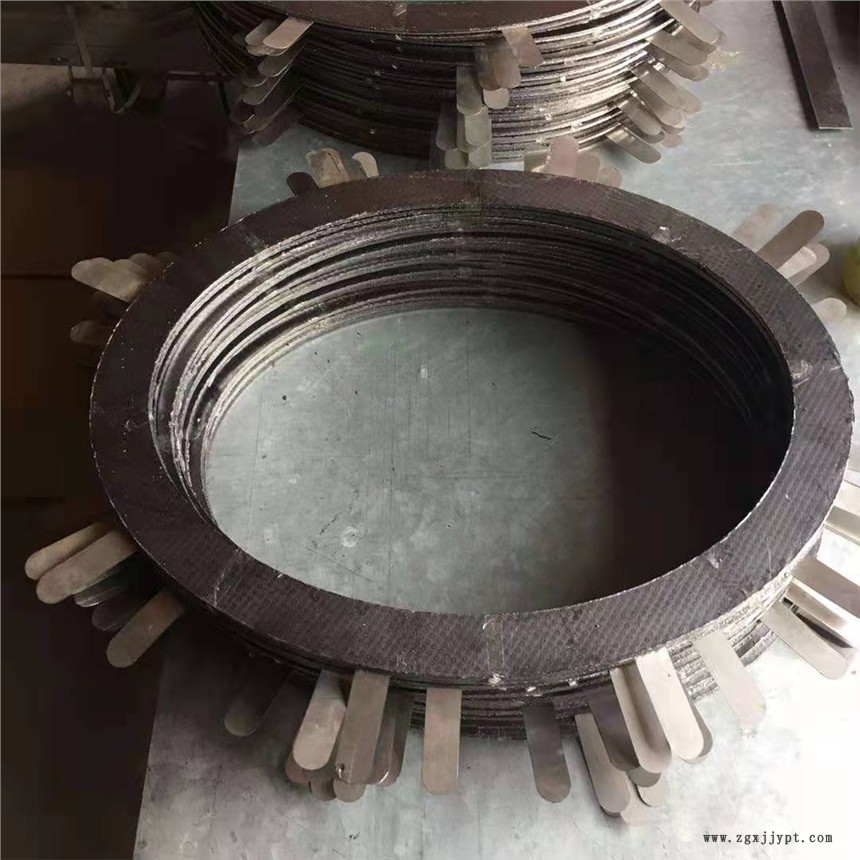

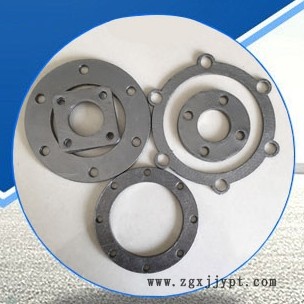

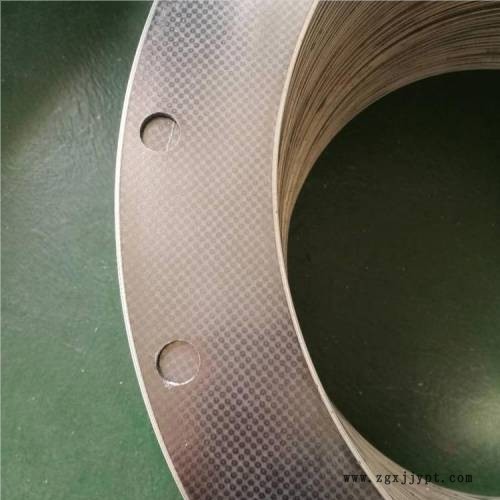

石墨复合垫片又称柔性石墨金属加强复合垫片或高强石墨垫片,它是由冲齿的金属齿板或冲孔的金属芯板与柔性石墨粒子复合压成的一种密封垫片,它通常由柔性石墨复合加强板裁制而成,石墨复合垫片是由冲刺的金属齿板或金属网板与收缩石墨粒子复合压制的一种垫片。柔性石墨复合垫片简单介绍:由纯石墨板或金属(齿板、平板、网)增强石墨板切割或冲压而成,具有 众多的密封性能,如:热稳定、自润滑、耐腐蚀、不老化、不发脆等,在苛刻的工况条件能长期稳定的使用,极少需要维护。
它通常经过专业垫片切割设备从加强石墨板冲压或切割而成的。加强石墨垫片常用的内层加强资料有ss304,ss316或马口铁等,厚度0.05~0.2mm,方式有冲刺板加强复合垫片,网板加强复合垫片,平板加强复合垫片。
石墨复合垫片具有良好的防腐蚀性, 耐高/低温,耐辐射,良好的紧缩回弹性和高强度性,所需的预紧力比金属垫片和金属缠绕垫片要小,对法兰面的请求不高,是一种比拟经济适用的垫片。假如采用包边方式可坚持原有石墨复合垫片的各项优良性能。

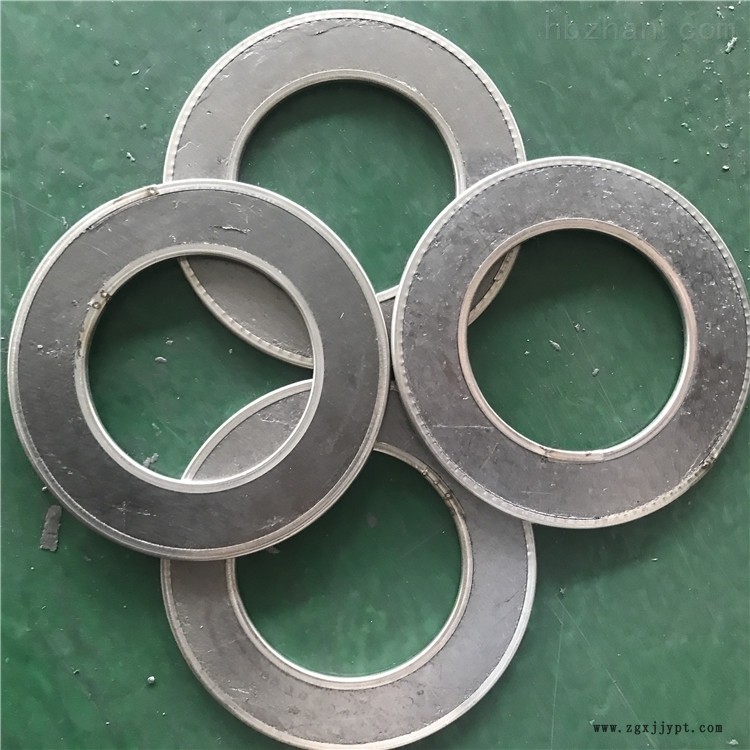

又便于装置、拆卸,不易损坏,同时也可避免介质和外界空气中氧气对垫片的腐蚀,进步了耐温和耐压性能。构造型式编辑石墨复合垫片构造型式分为RF型、MFM型和TG型,分别适用于突面、凹凸面和榫槽面法兰。依据需求,RF型垫片可带不锈钢或碳钢内包边,即为RF-E型。
石墨复合垫片主要应用于各种 管道、阀门、泵、压力容器、热交流器、冷凝器、发电机、空气紧缩机、排气管、制冷机等法兰衔接处的密封部位可替代石棉橡胶垫片、铁包垫片。
高强石墨复合垫型式:
型 式 | ZR-200T | ZR-200T P | ZR-200T T | ZR-200T M |
无包边 | ZR-200T | ZR-200TP | ZR-200T T | ZR-200T M |
内包边 | ZR-200T IR | ZR-200T P IR | ZR-200T IR | ZR-200T M IR |
外包边 | ZR-200T CR | ZR-200T P CR | ZR-200T CR | ZR-200T M CR |
内外包边 | ZR-200T IC | ZR-200T P IC | ZR-200T T IC | ZR-200T M IC |
内衬材料 | 无 | SS304、316 | SS304、316、CS | CS、304/316 |
平板 | 齿板 | 网 | ||
0.05mm | 0.1mm,0.25mm-CS | 0.1mm |

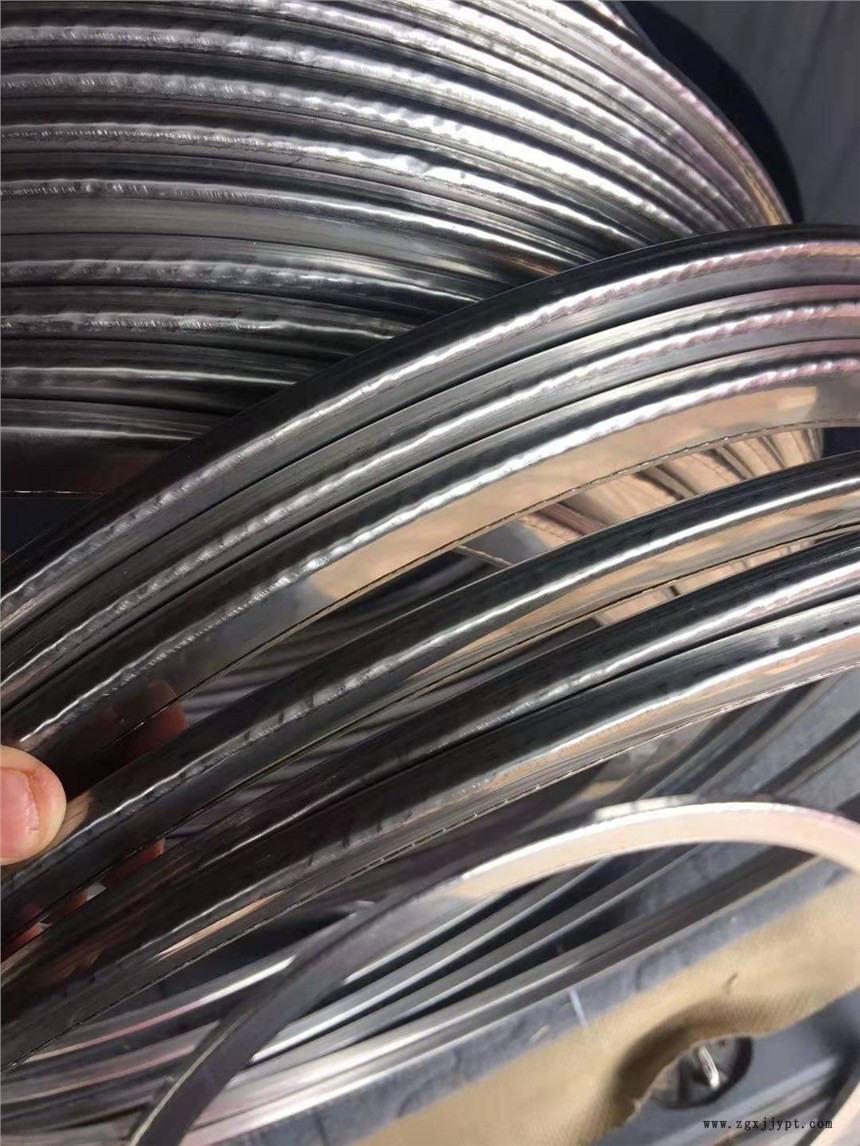

金属平垫片一种实体金属垫片,用金属薄板冲压或车削而成,材料取材广泛,常用材料用主要有铝平垫、紫铜垫、不锈钢垫等,由于其密封靠材料自身的压缩回弹性,因此选用时一般选择较软的材料,且需要有一定的压紧力才能密封,因此容易造成界面泄露,所以多数情况下会被推荐用金属齿形组合垫或金属波齿复合垫片替代使用以达到更好的密封性能,但其优点是加工简单成本低廉。多数情况下金属平垫片也可以用和其它非金属材料组合使用以达到更好的密封效果。根据不同的介质和工况条件,可选择柔性石墨、PTFE、无石棉板或其它一些软金属,粘贴在垫片的二面,利用软性覆盖层的密封性以及金属的强度、弹性好的优点,以达到更好的密封效果,大多数情况下我们推荐石墨作为密封层,当介质对石墨产生反应或要求洁净环境时我们建议选择新近推出性能的膨体四氟作粘贴层层,一般不需要很大的压紧力,即可达到密封效果。
如果金属平垫片规格较小的情况下一般会被视作紧固件中配套垫圈,用来保护被连接件的表面不受螺母擦伤,分散螺母对被连接件的压力,其形式也比较多样如:平垫圈-C级、大垫圈-A和C级、球面垫圈、锥面垫圈、波纹垫圈等。
金属平垫片性能特点:1.加工简单,成本低廉。2.材料广泛,使用方便。3.可用于高压部位,与非金属材料组合使用可以达到更好的使用效果。
应用范围:几乎可用于任何标准工业的密封需求,从标准的管道连接到阏门及大型容器密封(换热器、塔、罐、槽),最常用的为标准件螺栓螺帽配套作为垫圈使用。
