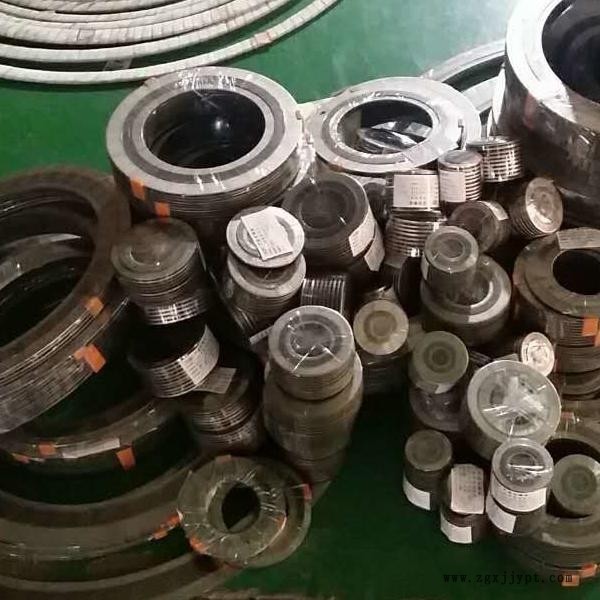

带内外环金属缠绕垫片目前应用最广泛的一种密封垫片,为半金属密封垫片中回弹性好的垫片,由V形或W形薄钢带与各种填充料交替缠绕而成。通过改变垫片的材料组合,可解决各种介质对垫片的化学腐蚀问题。为加强主体和准确定位采用金属内加强环和外定位环形式,利用内外环来控制其大压紧度起到加强的作用并避免基本体的散圈,由于外环的存在使得垫片安装起来更加方便,一般用于中低压的平面和凸面法兰中带内外环缠绕垫片性能特点:能耐高温、高压和适应超低温或真空下的条件使用,对垫片接触的法兰密封面的表面精度要求不高,拆装便捷
缠绕垫使用设备:石油、化工、冶金、电力、船舶、机械等行业的管道、阀门、压力容器、冷凝器、换热器、塔、人孔、手孔等法兰连接处密封 。
缠绕垫片结构形式及代号和使用法兰类别:
基本型式 | 代号 | 适用的法兰密封面 | 厚度(mm) | |
V型基本体/环 | W型基本体/环 | |||
基本型 | A或R型 | 榫槽面、凹凸面、平面和凹槽面 | 3.2;4.5 | 4.8;5.5;7.5 |
带内环型 | B或RIR型 | 榫槽面、凹凸面、平面和凹槽面 | 3.2/2 | 4.8/3.0 |
带外环型 | C或CG型 | 平面或凸面 | ||
带内环及外环型 | D或CGI型 | 平面或凸面 |
材料:1. 带内外环缠绕垫金属带A. 采用厚度为0.15mm~0.25mm的, sus304,sus316L,sus321等冷轧钢带,或由供需双方协商 确定。
B. 金属带为预成型的V型或W型窄带,表面应光滑.洁净,不应有粗糙不平.裂纹.划伤.凹坑及锈斑等缺陷C.不锈钢的硬度值 HV≤200
2.带内外环缠绕垫非金属带A 非金属填充为特制的石棉带,柔性石墨带,聚四氟乙烯带,非石棉纤维带,及云母带等。带的厚度为 0.3-1.0mm。
B. 特制石棉烧失量必须≤25%C. 非金属带的氯离子含量≤100PPMD.各类介质及各种非金属带的推荐使用温度及压力
