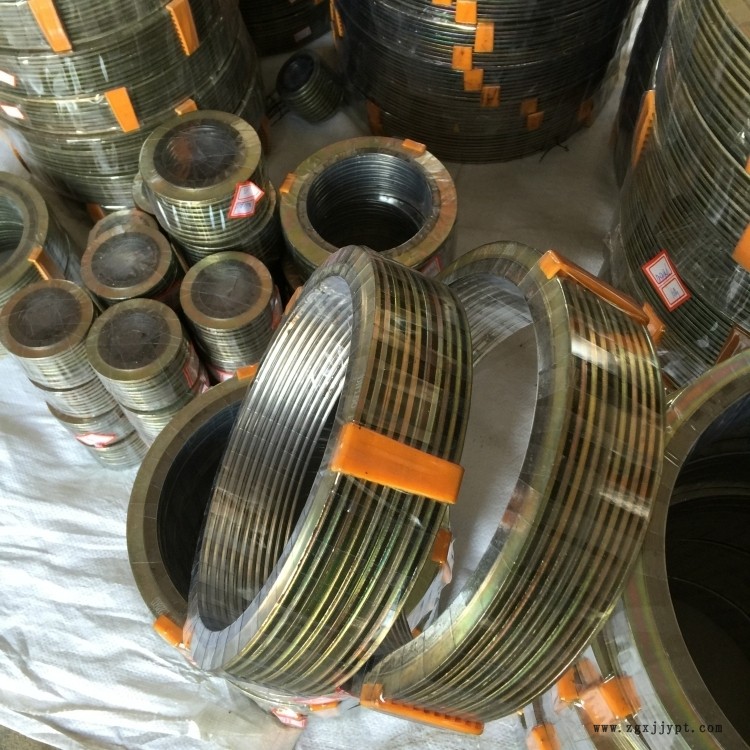

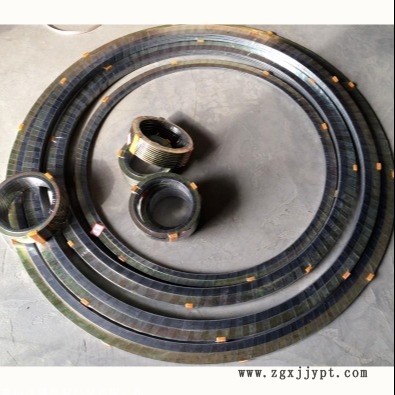

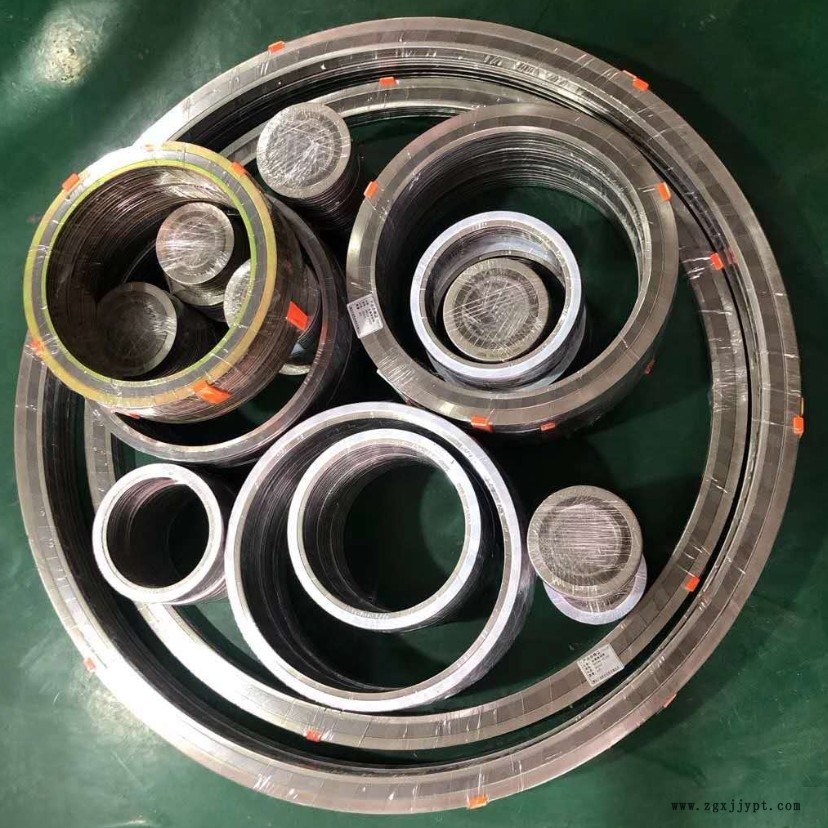

带内外环金属缠绕垫片目前应用广泛的一种密封垫片，为半金属密封垫片中回弹性的垫片，由V形或W形薄钢带与各种填充料如：石墨，四氟等交替缠绕而成。通过改变垫片的材料组合，可解决各种介质对垫片的化学腐蚀问题。为加强主体和准确定位采用金属内加强环和外定位环形式，利用内外环来控制其压紧度起到加强的作用并避免基本体的散圈，由于外环的存在使得垫片安装起来更加方便。15832668489
能耐高温、高压和适应超低温或真空下的条件使用，对垫片接触的法兰密封面的表面精度要求不高,拆装便捷。金属缠绕垫通常采用SUS304、SUS316（“V”形或“W”形)等不锈钢缠绕带与石墨、石棉、聚四氟乙烯、无石棉等软性材料相互交替重迭螺旋缠绕而成，在开始及末端用点焊方式将金属带固定，基本型金属缠绕垫片不带内外环 一般用在中低压的榫槽面和平面或凹凸面的法兰中。
性能特点：缠绕式垫片压缩性能，回弹性能良好，具有多道密封和一定的自紧功能，对于法兰压紧面的表面缺陷不太高，不粘结法兰密封表面，可部分消除压力.温度变化和机械振动的影响；能在高温.低温.高真空.冲击振动等循环交变的各种苛刻条件下，保持其优良的密封性能。使用设备:管道、阀门、压力容器、冷凝器、换热器、塔、人孔、手孔等法兰连接处静密封部位
带外环金属缠绕垫片在基本型金属缠绕垫片的外面加套一个金属外环用于法兰和垫片之间的对位和控制垫片压紧力，外环又叫对中环，国外一般采用镀锌或喷塑的碳钢材料或采用管道或法兰相同材料
性能特点：由于缠绕垫外环的存在容易对中，因而拆装便捷，并利用外环来控制其压紧度，带外环缠绕垫片压缩性能，回弹性能良好，具有多道密封和一定的自紧功能，对于法兰压紧面的表面缺陷不太高，可部分消除压力.温度变化和机械振动的影响；能在高温.低温.高真空.冲击振动等循环交变的各种苛刻条件下，保持其优良的密封性能。带外环金属石墨缠绕垫片一般用于中低压的平面和凸面法兰中。
