石墨接地极使用温度,柔性石墨接地极的技术参数
|
|
详细信息
一、主要性能特点

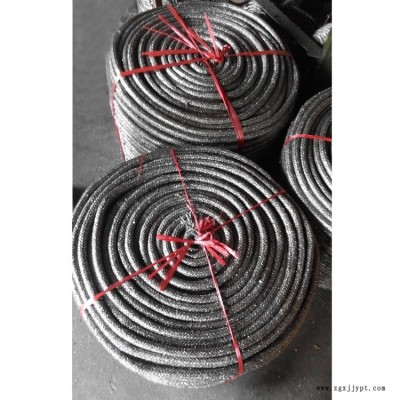

本接地体电缆状,采用高炭石墨线制造,与杆塔连接的连接端头采用不锈合金,该品属非金属导电体,耐腐蚀、不生锈、接地电阻稳定、大电流冲击不反击、不损坏、电阻不变、耐高低温、使用寿命长30年,免维护、安全可靠。使用不受环境,气候条件限制,安装便捷,无需电气焊,省工省时,节省材料,经费,节能,环保,防盗,尤其适合酸性土壤、碱性土壤、沼泽、湿热地带和海滩使用。
二、二、主要技术指标
1、固态电阻率:0.06Ω.m
2、冲击电流耐受:(200KA)ΔR%≤0
3.工频电流耐受:ΔR%≤0
4、高温性能:300℃
5、低温性能:-60℃
6、抗压强度:≥1200Mpa
7、抗拉强度:≥1200Mpa
8、石墨线层表面摩斯硬度:1-2
9、埋地表面年平均腐蚀率:0
三、规格
缆的横截面积20×20mm,16×16mm,4×4mm,5×5mm,长度可根据用户设计需求加工。
四、用量计算:
本品使用量按直径10mm的镀锌钢用量计算。
五、安装施工要求:
1、施工时按甲方图纸设计要求进行。
2、在厂方的技术指导下安装施工。
3、本接地线宜适用口型状安装,两接头闭口。
4、连接方式为搭接,用导电石墨线缠绕扎紧,塔接的长度尺度为本接地体直径的10倍。
5、接地体沟要平,用细湿土埋,分层夯实。
6、防止利器刮伤石墨缆体,保护缆体导电、泄电层不受损坏。
7、穿越路基时要用钢管套护。
8、本品在特殊地段使用时,其连接体需要加固防护套。
