材质 | 丁腈橡胶 | 用途 | 高压输送矿物油、水基液压油或水。适用于工程建筑、起重运输、冶金锻压、矿山设备、船舶、注塑机械、农业机械、各种机床以及各工业部门机械化、自动化液压系统,矿井液压支 |
工作温度 | -40—100(℃) | 公称外径 | 39(mm) |
壁厚 | 7(mm) | 长度 | 100(m) |

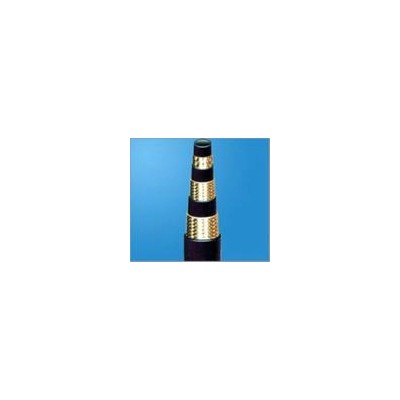

602型钢丝编织液压胶管
符合gb/t3683-92/mt/t98-2006标准
·用途:高压输送矿物油,水基液压油或水。适用于矿井液压支架及相关设备。管体具有阻燃抗静电性能。此类胶管扣压需剥外胶。·
内胶层:黑色耐油合成橡胶。
增强层:高强度,高抗拉的软管专用钢丝编织的增强层。
外胶层:黑色耐油、耐腐蚀、耐磨的合成橡胶,外观为光面或布纹面。
温度范围:-40℃至+100℃
型号 | 软管内径 | 参考内径 | 钢丝层外径 | 最大工作压力 | 最小爆破压力 | 最小弯曲半径 | 长度 | 参考重量 |
mm | mm | mm | mpa | mpa | mm | m | kg/m |
602-1003 | 10±0.5 | 22.6±0.8 | 19.0±0.6 | 45 | 112 | 130 | 50100 | 0.86 |
602-1303 | 13±0.5 | 26.6±0.8 | 23.0±0.8 | 40 | 100 | 180 | 50100 | 1.07 |
602-1603 | 16±0.5 | 29.6±0.8 | 26.0±0.8 | 35 | 87 | 205 | 1.19 | |
602-1903 | 19±0.5 | 32.6±0.8 | 29.0±0.8 | 28 | 70 | 240 | 1.39 | |
602-2203 | 22±0.5 | 35.6±1.2 | 32.0±0.8 | 25 | 62.5 | 280 | 1.48 | |
602-2503 | 25±0.5 | 38.6±1.2 | 35.0±0.8 | 24 | 60 | 300 | 1.65 | |
602-3203 | 32±0.7 | 47.0±1.2 | 42.5±0.8 | 19 | 47.5 | 420 | 50 | 2.35 |
602-3803 | 38±0.7 | 53.0±1.5 | 48.5±0.8 | 15 | 37.5 | 500 | 2.67 |
