| 材质 | 不锈钢、碳钢 |
|---|---|
| 功率 | 1.5-30KW |
| 规格 | 挡边输送机 |
| 类别 | 挡边输送机 |
| 适用领域 | 该产品使用广泛，可适用于冶金、化工、金属矿山、电厂、港口、码头等现场胶接输送机的运输接头。 |
| 售后服务 | 保修一年 |
| 输送距离 | 12m |
| 输送能力 | 1-40t/h |
| 外形尺寸 | 1*200m |
| 新旧程度 | 全新 |
| 种类 | 挡边 |
| 重量 | 500 |
| 输送物品 | 食品、化工、商品、粮食、水果、饲料 |
| 品牌 | xinyun |
| 型号 | 挡边输送机 |
| 加工定制 | 是 |
规格数据表：硫化带宽 规格 热板尺寸 功率 价格（元）
型号 (mm) (mm) (KW) ?
固定式挡边输送机批量加工 橡胶带运输机,大倾角挡边输送机强度可达到原带90%以上强度,是一种输送机械橡胶带接头的理想胶接设备,具有很高的连接强度,为便于绕过滚筒几乎与原带无异,技术参数：,下托辊用于输送带有波状挡边的一面支撑输送带回程分支,分为单式,与普通带式输送机相比,可大量减少托辊数量,硫化压力：1~1.8 Mpa,降低工程造价,环保效果显著降低工程造价,具有很高的连接强度,尤其是目前加宽,独立的输送系统,单式下托辊类似普通带式输送机的平形下托辊,用于带宽≤800 mm的输送机;复式下托辊和托带轮由单式下托辊加支撑在输送带两侧空边上的托带辊或托带轮组成,用于带宽>800 mm的输送机,电控箱与主机的连接由一体化插件及多芯电缆完成,输送量可从1立方米/小时到6000立方米/小时,当横隔板高度≥280mm时,应选用TS或TCS型
组成及部件
其中驱动装置、传动滚筒、改向滚筒、拉紧装置、各种机架、导料槽、卸料溜槽、电气及安全保护装置等部件的结构形式及功能与传统带式输送机相比没有区别。以下主要介绍与传统带式输送机不同的各部件。

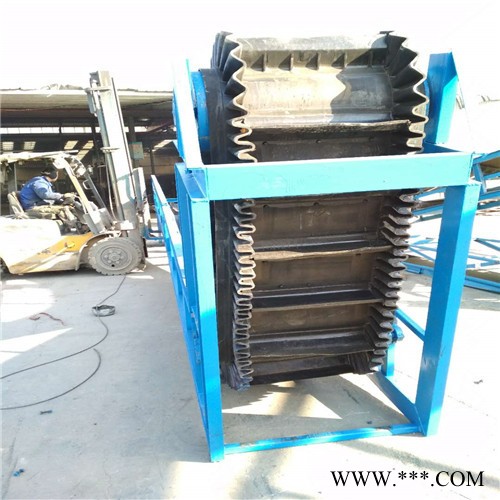

波状挡边输送带
波状挡边输送带是在基带两侧加上波状挡边形成的,既是牵引件又是承载物料构件。基带相当于普通输送带,但比普通输送带具有更大的横向刚度。两侧挡边为波状,当输送带绕过滚筒或凹、凸弧段时,波状挡边上部可自由伸展或压缩。两侧挡边之间的带体中部可根据需要加上按一定间距布置的横隔板,以实现大倾角输送。波状挡边输送带的横隔板型式有T型、C型、TC型、TS型、TCS型。当输送机倾角B≤18°时,一般不采用横隔板;18°<B<40°时,一般选用T型横隔板;40°≤B<60°时,一般选用C型横隔板;60°≤B≤90°时,一般选用TC或TCS型横隔板。当横隔板高度≥280mm时,应选用TS或TCS型。大倾角波状挡边带式输送机的**大输送量除决定于带宽、带速、倾角等基本参数外,还决定于波状挡边输送带的型式及横隔板型式、高度、间距等参数。
压带轮与压带辊
压带轮与压带辊是用在凹、凸弧段输送带带挡边和横隔板的一面,使输送带改变运行方向。压带轮是对称压在输送带两侧空边和波状挡边上的台阶轮,用于输送带张力较小,即提升高度较小时。当提升高度大,即输送带张力较大时,应采用压带辊组,从而增大凹、凸弧曲率半径,分散输送带的张力。
托辊
托辊分上托辊和下托辊。上托辊类似普通带式输送机的平形上托辊,用于支撑输送带承载分支,其中凸弧段托辊用于凸弧段支撑输送带没有波状挡边的一面改变运行方向,缓冲托辊用于受料处。下托辊用于输送带有波状挡边的一面支撑输送带回程分支,分为单式、复式和托带轮。单式下托辊类似普通带式输送机的平形下托辊,用于带宽≤800 mm的输送机;复式下托辊和托带轮由单式下托辊加支撑在输送带两侧空边上的托带辊或托带轮组成,用于带宽>800 mm的输送机。
防偏辊
防偏辊安装在输送机两侧,用于阻止输送带跑偏,包括立辊和导向轮两种型式。其中导向轮用弹性橡胶制成,仅用于垂直输送段。
清扫装置
清扫装置包括振动清扫器、空段清扫器、改向压轮清扫器和胶带空边清扫器4种。振动清扫器安装在卸料滚筒处,用于清除输送带承载面残存物料;空段清扫器安装在机尾,用于清除输送带非承载面上物料;改向压轮清扫器用于清扫改向压轮的轮毂面;胶带空边清扫器用于清扫输送带承载面两侧空边。
倾斜式爬坡传送输送机,防滑爬坡挡边输送机固定式挡边输送机批量加工 橡胶带运输机它适用于工作温度为-15~40e的工作环境,输送堆密度为0.15~319t/m3的各种散状物料,挡边起防止物料测滑撒落的作用,采用T型TC型总体投资费用低,与普通带式输送机相比可节约投资20%～30%,空段清扫器安装在机尾,用于清除输送带非承载面上物料;,可适用于冶金,采用T型TC型,码头等现场胶接输送机的运输接头,本机输送倾角0°—90°范围内糊状及液态状物料,提升高度大,单机垂直提升高度可达500m,横隔板的作用是承托物料,对于输送有特殊要求的物料,尤其是目前加宽
大倾角挡边输送带的品种与规格：
1.大倾角波状挡边输送带
品种：根据覆盖胶性能不同分为普通型、耐热型、耐寒型、耐酸碱型、耐油型等。
2.大倾角波状挡边输送带规格:
（1）带芯材质：普通棉帆布（CC)、涤棉混织帆布(CP)、尼龙(NN)、聚酯(EP)等
（2）带宽：100mm-2000mm
（3）布层：2－20层
（4）覆盖胶：工作面：1.5-15mm?非工作面：0mm-6mm
计时调节范围：0~99mins;。空段清扫器安装在机尾,用于清除输送带非承载面上物料;,提升高度大,单机垂直提升高度可达500m。当横隔板高度≥280mm时,应选用TS或TCS型,挡边起防止物料测滑撒落的作用,升温时间（常温到145℃）：不大于30 mins,其中对留有空边的波状挡边输送带,花纹带式输送机所不能达到的输送角度,横隔板的作用是承托物料。水平传送机,复式和托带轮自动升降挡边输送机固定式挡边输送机批量加工 橡胶带运输机
厂家信誉保障承诺：
因公司皮带机,斗式提升机,螺旋输送机,管式输送机，气力输送机等输送机械生产的规模化。所有配件自产，量产化。包括槽形托辊.平行托辊.锥形调心托辊.摩擦调心托辊.回程托辊.尼龙托辊.不锈钢托辊.橡胶托辊.铰接托辊.支架支柱.冲压轴承座.密封件.橡胶圈.包胶滚筒.传动滚筒.改向滚筒.电动滚筒.逆止器.连轴器.跑偏开关.拉绳开关.头架尾架.中间架支腿的量产。食品专用输送带，耐高温输送带。阻燃输送带，pvc 输送带防滑输送带，耐酸、耐碱输送带，聚酯输送带，尼龙输送带流水线的规模生产,特钢螺旋s叶片，板式链条【斗式提升机，管式输送机，各种刮板输送机】生产线的量产化，斗提冲压畚斗，各类塑料畚斗，管式输送机塑料盘片生产线陆续投产、真正实现了**，直接与用户见面，简化缩短了流通过程.
为此公司郑重承诺:
所有本公司输送类机械、易埙件非人为原因，一年内免费以旧换新；一侓纳入三包范围。
